HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-11053 geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen
Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Suchen Sie jetzt einen freien PCI-Express Steckplatz und stecken Sie die EX-11053
vorsichtig in den ausgewählten PCI-Express Steckplatz ein. Beachten Sie, das die EX-
11053 korrekt eingesteckt ist und das kein Kurzschluss entsteht.
4.
Danach befestigen Sie die EX-11053 mit einer Schraube am Gehäuse.
5.
Jetzt das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Alle Betriebssysteme
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-11053 automa-
tisch und installiert diese.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende
Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert
NEC Treiber (optional)
Wenn Sie Probleme mit der Übertragungsgeschwindigkeit haben sollten oder Sie ein altes
Betriebssystem einsetzen möchten welches keine USB 2.0 Unterstützung hat z.B. Windows98
SE. Dann können Sie diesen Treiber von unserer Homepage www.exsys.de herunterladen
oder Sie finden den Treiber auch auf unserer Treiber CD und wird wie folgt installiert. Die
Treiber stehen bis zu dem Betriebssystem Vista zu Verfügung.
Starten Sie das File "U2v2_1.exe" durch Doppelklick auf der Maus. Folgen Sie nun dem Setup
Programm und schließen Sie die Installation ab. Danach fahren Sie Ihren PC herunter und
installieren Sie die Karte wie im Punkt Hardware Installation beschrieben. Danach können Sie
Ihren PC wieder starten und die Karte wird automatisch erkannt.
2

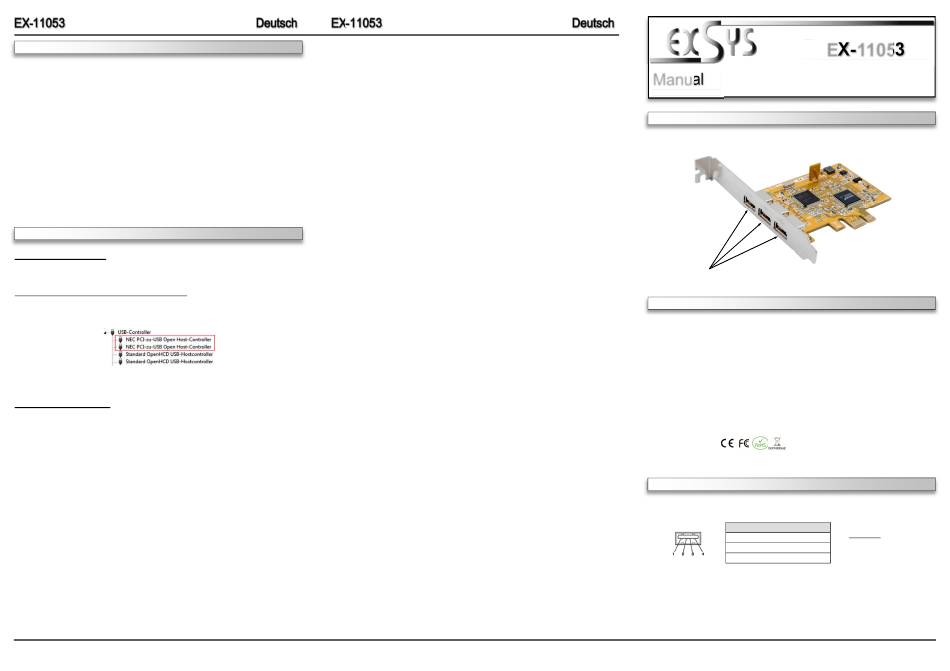

LAYOUT
J1, J3 & J4: 3x external USB 2.0 A-Port
DESCRIPTION & TECHNICAL INFORMATION
The EX-11053 is a plug & play high-speed USB 2.0 expansion card for the PCI-Express Bus.
The EX-11053 provides 3 external ports with 500mA power. It uses data transfer rates up to
480Mbit/s. The EX-11053 design fully utilize the NEC chipset, which represents the latest in
high speed USB interface technology. In combination with the fast PCI-Express Bus it provides
a secure and very high data transfer on each single port. It supports all PCI-Express slots x1 to
x16. The USB 2.0 PCI cards is full compatible with Microsoft Windows Standard OpenHCD
driver and full compliance with USB Rev. 2.0. There have a Dual-Speed USB transceiver. It
supports all USB connections from 1.1 to 3.1.
Compatibility:
Operating System::
Connectors:
Extent of delivery:
Certificates:
CONNECTORS
J1, J3 & J4:
3
EX-11053
Manual
Vers. 1.0 / 27.09.18
PCI-Express x1 to x16
Windows ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ MAC/ Linux
3x USB 2.0 A-Port external
EX-11053, Low Profile Bracket, Manual
USB 2.0 Pin's
Pin
Signal
Pin
Signal
1
VCC
3
DATA+
2
DATA-
4
GND
4
Attention!
Never plug in with force or
in wrong direction
