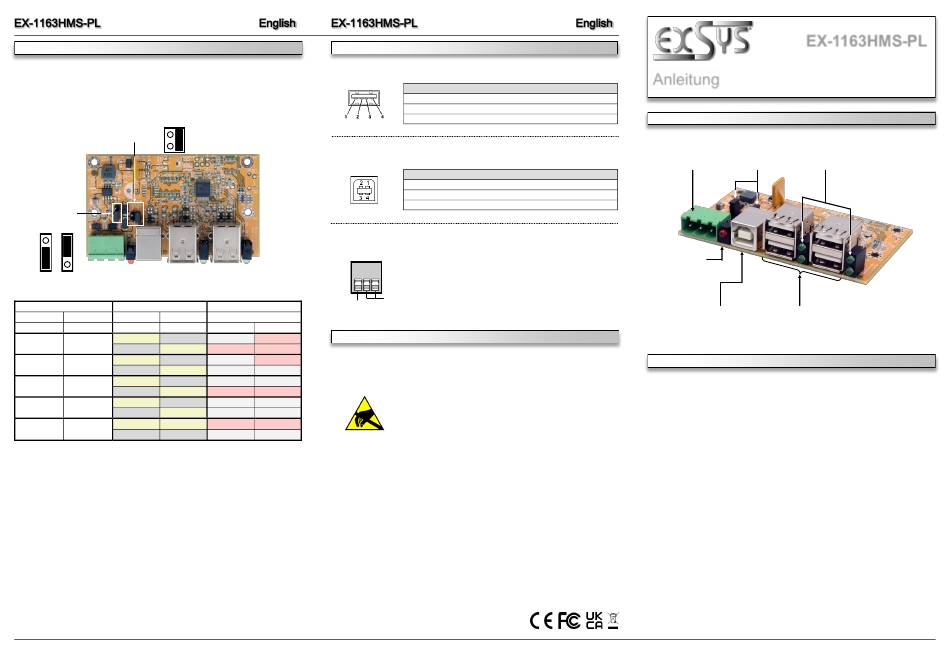

JUMPER SETTING
Jumper for power supply control:
The two jumpers Bus Power (JP1) and Host Control (JP2) can be used to configure the power
supply and power output at the downstream ports as required. The following settings can be
made:
ENA DIS
Jumper JP1
Jumper JP2
ON HOST
Settings Status
Jumper JP1 Jumper JP2 Power Host PC
Bus Power Host control
on off
ENA ON
(ble) (Power on)
off on
on off
DIS ON
(able) (Power on)
off on
on off
ENA HOST
(ble) (control)
off on
on off
DIS HOST
(able) (control)
off on
on on
DIS/ENA HOST/ON
off off
5
CONNECTIONS
USB 2.0 A-Port:
USB 2.0 B-Port:
+7V - 24V DC Terminal Block:
GND (Ground)
+7V - 24V
Function
Hub Downstream
Data Power
HARDWARE INSTALLATION
no on
yes on
As this is a PCBA for installation in customer applications, we are unable to provide you with
no on
installation instructions. Please observe the necessary safety precautions during installation.
no off
no off
yes on
no off
no off
yes on
no off
Germany: Switzerland:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH
Industriestrasse 8 Dübendorfstrasse 17
61449 Steinbach 8602 Wangen
www.exsys.ch
www.exsys.de
USB 2.0 A-Port
Pin Signal Pin Signal
1 VCC 3 DATA+
2 DATA- 4 GND
USB 2.0 B-Port
Pin Signal Pin Signal
1 VCC 3 DATA+
2 DATA- 4 GND
ATTENTION!
Please pay attention to the correct polarity!
Never connect the power supply unit to the terminal
block when it is switched on!
ATTENTION!
When installing in your application, take the necessary ESD
precautions.
Italy:
EXSYS Italia Srl
Via Belvedere, 45/B
I-22100 Como
www.exsys.it
6
EX-1163HMS-PL
Anleitung Anleitung
Vers. 1.0 / 30.09.24
AUFBAU
7-24V T-Block für 2x Jumper zur
optionales externes Betriebsart-
Netzteil Individualisierung Status LEDs
Betriebs LED
1x USB 2.0 4x USB 2.0
Upstream B-Buchse Downstream A-Buchse
BESCHREIBUNG & TECHNISCHE DATEN
Das USB 2.0 Hub Board EX-1163HMS-PL ist ein voll funktionsfähiger industrieller USB 2.0 Hub
für die Integration in kundenspezifische Geräte, Baugruppen oder Gehäuse. Er ist ideal für
Embedded Systeme, Kioske, industrielle Automatisierung und andere Spezialanwendungen, die
mehrere USB-Anschlüsse benötigen.
Kompatibilität: USB 1.1, 2.0
Betriebssysteme: Betriebssystemunabhängig, keine Software oder Treiber notwendig
Anschlüsse: 4x USB 2.0 A-Buchse, 1x USB 2.0 B-Buchse,
1x Terminal Block 7-24V DC
Lieferumfang: EX-1163HMS-PL, Terminal Block
