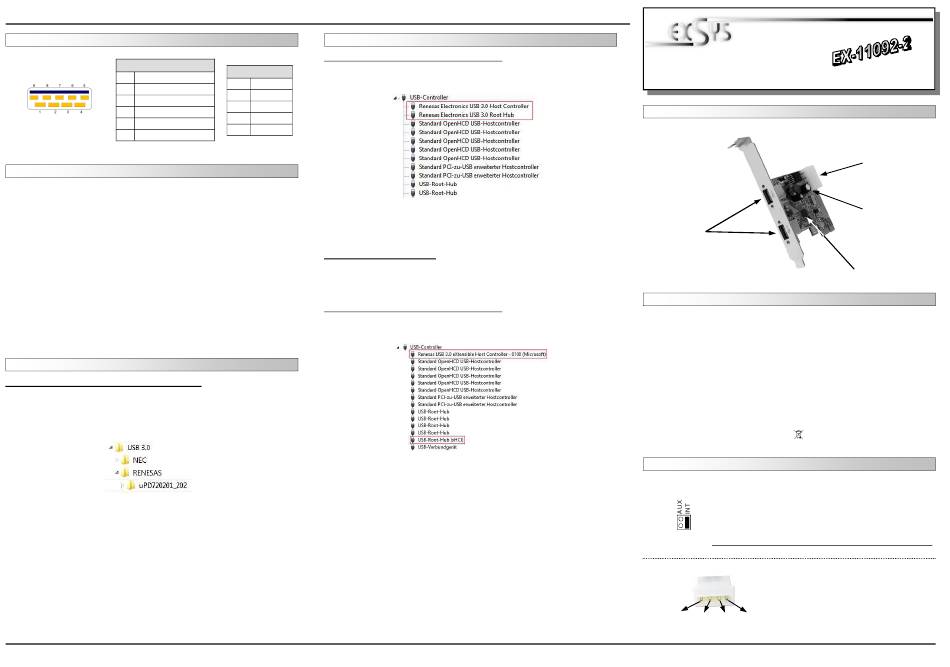

Exsys EX-11092-2 Kurzanleitung

EX EX- EX - - 11092 11092- 11092 - - 2 2 2
JUMPER EINSTELLUNG & ANSCHLÜSSE
J1-J2:
USB 3.0 Pin's
Pin Signal
5 SSTX+
6 SSTX-
7 GND
8 SSRX+
9 SSRX-
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-11092-2 geben.
Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1. Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen
Sie bei allen Geräten den Netzstecker.
2. Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfer-
nen Sie vorsichtig das Gehäuse.
3. Gegebenenfalls installieren Sie nun die externe Stromversorgung zur Entlastung des Main-
boards! (siehe Jumper Einstellung und Anschlüsse JP1 & JP4)
4. Suchen Sie jetzt einen freien PCI-Express Steckplatz und stecken Sie die EX-11092-2
vorsichtig in den ausgewählten PCI-Express Steckplatz ein. Beachten Sie, das die EX-
11092-2 korrekt eingesteckt ist und das kein Kurzschluss entsteht.
5. Danach befestigen Sie die EX-11092-2 mit einer Schraube am Gehäuse.
6. Jetzt das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows XP/ Vista/ 7/ Server 2003 & 2008 R2
Windows erkennt beim Start einen neuen "USB (Universal Serial Bus)-Controller". Legen
Sie nun die Treiber CD in Ihr CD-Rom Laufwerk (z.B. Laufwerk D:) ein und starten Sie das
„SETUP" welches sich im Ordner „uPD720201_202" befindet (siehe Abbildung):
Folgen Sie den Installationsanweisungen und schließen Sie die Installation ab.
Windows installiert jetzt automatisch den richtigen Treiber für das jeweilige Betriebssystem.
Nach der Installation der Treiber erkennt das Betriebssystem automatisch die Karte und instal-
liert diese.
2
Deutsch Deutsch Deutsch EX EX- EX - - 11092 11092 11092- - - 2 2 2
TREIBER INSTALLATION
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende
USB 2.0 Pin's
Einträge sehen:
Pin Signal
1 VCC
2 DATA-
3 DATA+
4 GND
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
Windows 8 & Server 2012
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-11092-2 automa-
tisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende Einträge
sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
Deutsch Deutsch Deutsch
LAYOUT
DESCRIPTION & TECNICAL INFORMATION
The EX-11092-2 is a plug & play high-speed USB 3.0 expansion card for the PCI-Express Bus.
The EX-11092-2 provides 2 external ports with 900mA power. There support the full power of
900mA at the two external ports, without the extra power from the PC power supply. It is also
possible the USB cable to be screwed to the USB ports. It uses data transfer rates up to 5Gbit/
s. The EX-11092-2 design fully utilize the Renesas chipset, which represents the latest in high
speed USB 3.0 interface technology. In combination with the fast PCI-Express bus it provides a
secure and very high data transfer on each single port. It supports all PCI-Express slots x1 to
x16. It is not possible to change the address or IRQ settings manually, they will be obtained
automatically by the system (BIOS) and operating system. It supports all USB connections from
1.1 to 3.0.
Compatibility:
Operating system:
Connectors:
Extent of delivery:
Certificates:
JUMPER SETTING & CONNECTORS
JP1:
JP4:
3
User Manual
User Manual
Vers. 1.0 / 28.08.13
J1 & J2:
2 x external
USB 3.0 A-Port
(screw lock)
PCI-Express x1 to x16
Windows XP/ Vista/ 7/ 8/ Server 2003 & 2008 R2 & 2012
2x external USB 3.0 A-Port (screw lock), 1x 4 pol Molex
EX-11092-2, Driver CD, Manual, LowProfile Bracket
CE CE CE CE / FCC / RoHS / WEEE DE97424562 / WHQL
INT = Power 900mA from PCI-Express BUS (Factory setting)
AUX = Power 900mA from PC power supply
(For safe direct power from PC power supply to provide sufficient power
for devices with high power consumption)
Then the Connector JP4 must be connected with PC power supply!
If JP1 is set to AUX, JP4 must be connected
with PC power supply.
Please make sure you connect the plug
in the right direction!
Attention! Never connect or release the plug
1 +12V 2 GND 3 GND 4 +5V
while the PC power is on!
4
JP4:
Power plug from the
PC Power Supply
JP1:
Select power over
Power Supply or
PCI-Express Bus
Renesas Chip-Set
