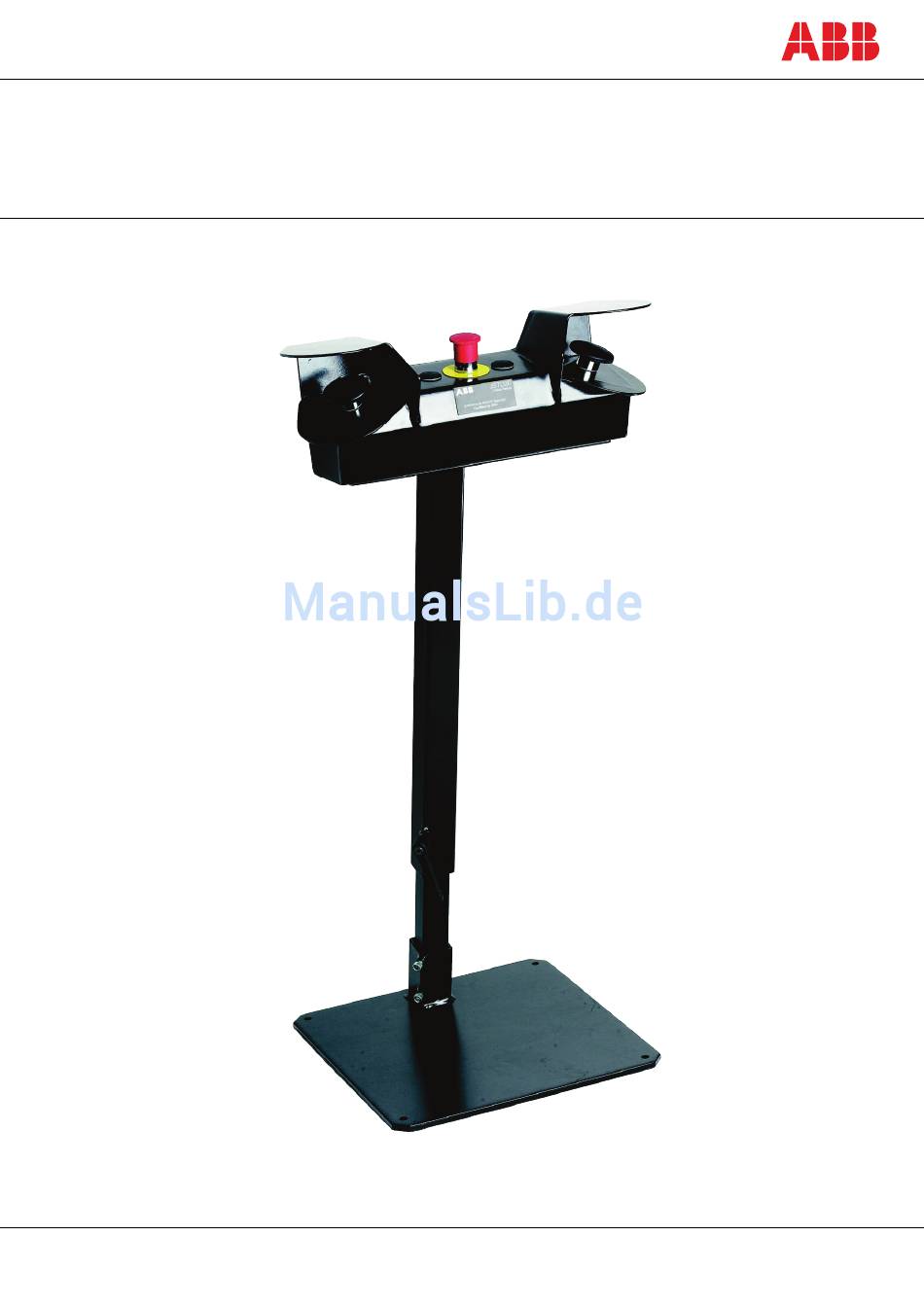

- Seite 1 Originalbetriebsanleitung JSTD20 Zweihandschaltung ABB Jokab Safety Varlabergsvägen 11, SE-434 39 Kungsbacka, Schweden www.abb.com/jokabsafety...
-
Seite 2: Dieses Dokument Sollte Gelesen Und Verstanden Werden
UNTERLAGEN. BEWERTUNG DER EINSATZTAUGLICHKEIT ABB JOKAB SAFETY haftet nicht für die Einhaltung von Normen, Vorschriften oder Regelungen, die sich aus der Kombination der Produkte mit der Anwendung des Kunden ergeben oder die der Verwendung der Produkte gelten. Auf Wunsch des Kunden wird ABB JOKAB SAFETY geltende Zertifizierungen von Dritten bereitstellen, aus denen Richtwerte und Anwendungsbeschränkungen zur Nutzung der Produkte hervorgehen. - Seite 3 ABB JOKAB SAFETY beziehen und müssen vom Benutzer mit der tatsächlichen Anwendungssituation verglichen werden. Die aktuelle Leistung unterliegt den ABB JOKAB SAFETY Garantie und Haftungsbeschränkungen. 2TLC172259M0101 , Rev. A www.abb.com/jokabsafety 2013-09-16...
-
Seite 4: Inhaltsverzeichnis
Anschlüsse ............................7 Installation und Wartung ........................8 Installation ................................. 8 Wartung ..................................8 Minimaler Sicherheitsabstand ........................... 8 Anwendungsbeispiele ........................10 Modellübersicht ..........................11 Zusatzartikel ................................11 Abmaße .................................. 11 Technische Daten ..........................12 EG-Konformitätserklärung ........................ 14 2TLC172259M0101 Rev. A www.abb.com/jokabsafety 2013-09-16... -
Seite 5: Einführung
Einführung Anwendungsbereich Der Zweck dieser Anleitung ist die Beschreibung der Zweihandschaltung JSTD20 und die Bereitstellung der notwendigen Informationen für Montage, Installation, Kontrolle, Konfiguration nach der Installation und Wartung. Die Anleitungen enthalten auch Informationen, die für den Anschluss der JSTD20 an einen Sicherheitskreis erforderlich sind. -
Seite 6: Übersicht

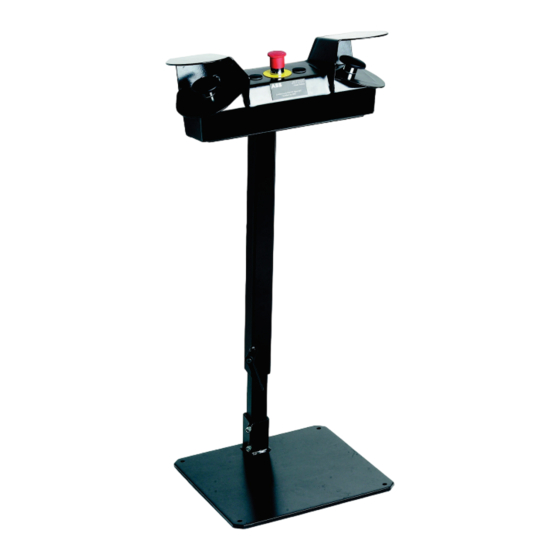

Die Zweihandschaltung JSTD20 ist für den Einsatz an solchen Applikationen vorgesehen, wo die Hände des Bedieners unter keinen Umständen in den Gefährdungsbereich gelangen dürfen. Die JSTD20 ist mit einem Stahlgehäuse aufgebaut, in dem zwei Taster jeweils mit Trennwänden angebracht sind. Zwischen den beiden Tastern ist Platz für einen Not-Halt-Taster und zwei zusätzliche Bedienfunktionen oder Anzeigeleuchten. -
Seite 7: Anschlüsse
Anschlüsse Jeder der Bedienschalter besitzt einen Schließerkontakt (NO) und einen Öffnerkontakt (NC). Optional kann die JSTD20 mit einem Not-Halt-Taster kombiniert werden. In diesem Fall sind zwei weitere NC-Kontakte anzuschließen. Rechter Taster Linker Taster Not-Halt-Taster 2TLC172259M0101 , Rev. A www.abb.com/jokabsafety 2013-09-16... -
Seite 8: Installation Und Wartung
Sicherheitsfunktionen korrekt funktionieren. Achtung! Im Falle eines Versagens oder bei Schäden am Produkt wenden Sie sich bitte an den nächsten ABB/ Jokab Safety Kundendienst oder Händler. Versuchen Sie nicht, das Produkt selbst zu reparieren, da aus Versehen bleibende Schäden am Produkt hinterlassen werden können, die die Sicherheit des Geräts beeinträchtigen, was... - Seite 9 Achtung! Der Montagemindestabstand darf niemals unter 100 mm liegen. 2TLC172259M0101 , Rev. A www.abb.com/jokabsafety 2013-09-16...
-
Seite 10: Anwendungsbeispiele
Anwendungsbeispiele Anwendungsbeispiel JSTD20A Zweihandschaltung ohne Notschalter JSTD20B Zweihandschaltung mit Notschalter Zweihandschaltung JSTD20A oder JSTD20B angeschlossen an ein JSBR4-Sicherheitsrelais und ein RT6- Sicherheitsrelais (JSTD20B). Das JSBR4 bedient die Zweihandschaltung und das RT6 bedient den Not-Halt-Taster. 2TLC172259M0101 Rev. A www.abb.com/jokabsafety 2013-09-16... -
Seite 11: Modellübersicht
2TLA020007R4000 Fußbodengestell JSTS31 2TLA020007R4100 Fußbodengestell mit Distanzring JSTS32 2TLA020007R4200 Distanzring Das Jokab Safety-Markenprodukt mit beginnender Artikelnummer 2TLJ ist voll kompatibel mit dem ABB- Markenprodukt, dessen Artikelnummer mit 2TLA beginnt. Abmaße JSTD20A ist identisch, besitzt aber keinen Not-Halt- Taster. Der Blindverschluss deckt einen ∅22 Kabelausgang. -
Seite 12: Technische Daten
Siehe Zeichnung Material Gehäuse: Stahl 3 mm Dichtung: Gummi Taster: Kunststoff Farbe Gehäuse schwarz Taster schwarz Fußbodengestell schwarz Gewicht JSTD20: 6,4 kg JSTS30: 20 kg JSTS31: 23 kg Bedientaster Durchmesser 60 mm Betätigungskraft ungefähr 9 N Betätigungszustand 3,5 ± 1 mm Mechanische Lebensdauer Schaltvorgänge... - Seite 13 EN IEC 60947-5-5, EN ISO 13850, EN ISO 13855 EN ISO 13849-1 Zweihandschaltung: Bis PL e, Kat. 4 in Abhängigkeit von der Systemarchitektur Sicherheitsdaten Zweihandschaltung: 2x10 Schaltvorgänge B10d Not-Halt-Taster: Fehlerausschluss, bis zu 6 050 Schaltvorgänge Zertifizierungen Inspecta 2TLC172259M0101 , Rev. A www.abb.com/jokabsafety 2013-09-16...
-
Seite 14: Eg-Konformitätserklärung
EG-Konformitätserklärung ABB JOKAB SAFETY Varlabergsvägen 11, SE-434 39 Kungsbacka, Schweden www.abb.com/jokabsafety 2TLC172259M0101 Rev. A www.abb.com/jokabsafety 2013-09-16...
