Kapitel 3
Einstellung der Aufzeichnungsoptionen

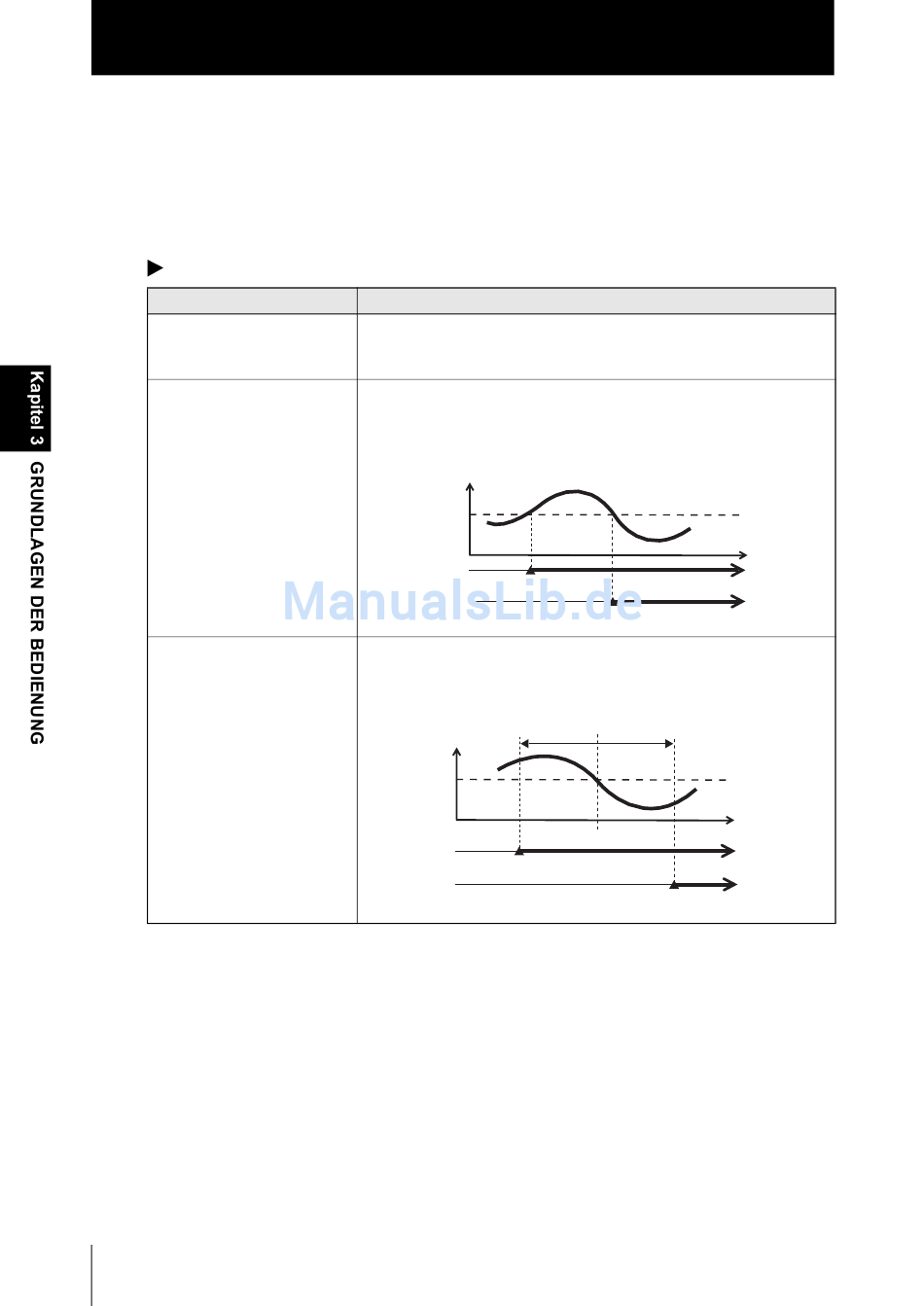

■ DATA SLOPE
Diese Option dient zur Einstellung der Statusänderung der Daten (Messwert) als
Aufzeichnungsstart-Trigger. Stellen Sie den Trigger-Grenzwert ein. Wenn die Daten
unter oder über diesen voreingestellten Trigger-Grenzwert fallen, wird dieser Wert als
Start-Trigger verwendet.
FUN Mode-[LOGGING]-[TRIGGER]-[START]-[DATA]
SOURCE
EDGE
DELAY
ZS-DSU
3-18
Bedienerhandbuch
Einstellung
Wählen Sie die Quelle, die als Aufzeichnungsstart-Trigger verwendet
werden soll.
Bereich: Quelle A bis J
Wählen Sie, ob der Wert über oder unter dem Trigger-Grenzwert als Start-
Trigger verwendet werden soll. Stellen Sie anschließend auch den
Trigger-Grenzwert ein.
Bereich: UP, DOWN (Standardeinstellung: UP)
Bei steigender
Flanke
Bei fallender
Flanke
Stellen Sie die Verzögerungszeit ein, wenn Sie die Aufzeichnung kurz vor
oder kurz nach dem Start-Trigger starten möchten.
Bereich: -9999 bis 9999 (ms) (Werkseinstellung: 0 ms)
Bei -9999 ms
Bei 9999 ms
Beschreibung
Aufzeichnungsstart
Aufzeichnungsstart
-9999 ms
Verzögerungszeit
Start-Trigger
Aufzeichnungsstart
Aufzeichnungsstart
Trigger-Grenzwert
Messwert
+9999 ms
Trigger-
Grenzwert
Messwert
