Aufbau und Funktion
WIG-Schweißen
5.11 WIG-Schweißen
5.11.1 WIG-Schweißbrenner vorbereiten
Der WIG-Schweißbrenner ist entsprechend der Schweißaufgabe auszurüsten!
• passende Wolframelektrode und
• entsprechende Schutzgasdüse montieren.
• Betriebsanleitung zum WIG-Schweißbrenner beachten!

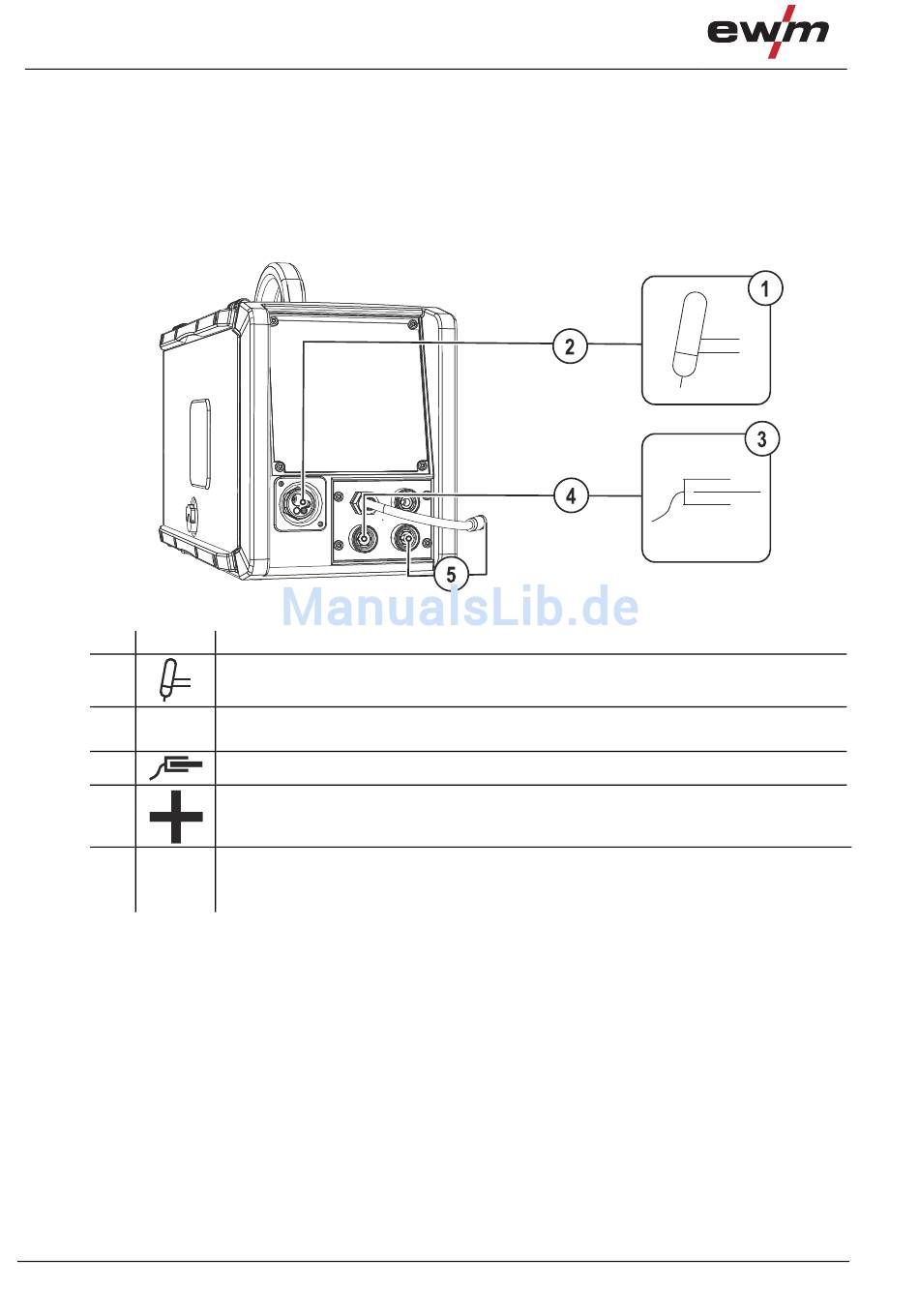

5.11.2 Anschluss Schweißbrenner und Werkstückleitung
Pos. Symbol
1
2
3
4
5
• Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter
sichern.
• Polaritätswahlstecker in die Anschlussbuchse, Schweißstrom "-" einstecken und durch Rechtsdrehung
verriegeln.
• Stecker der Werkstückleitung in Anschlussbuchse, Schweißstrom "+" einstecken und durch
Rechtsdrehung verriegeln.
48
Beschreibung 0
Schweißbrenner
Schweißbrenneranschluss (Eurozentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert.
Werkstück
Anschlussbuchse, Schweißstrom „+"
• WIG-Schweißen:
Polaritätswahlstecker, Schweißstromkabel
Interne Schweißstromzuleitung zum Schweißbrenneranschluss.
• Anschlussbuchse Schweißstrom „-"
Abbildung 5-17
Werkstückanschluss
099-005114-EW500
05.02.2016
