EWM Picomig 180 puls TKG Betriebsanleitung Seite 31

Anschlussbuchse Schweißstrom laut Signalleuchte Polaritäsvorgabe wählen!
• JOB anwählen > siehe Kapitel 5.10.4
• Signalleuchte, Polaritätswahl „+", bzw. Signalleuchte, Polaritätswahl „-" geben die Polarität
vor.
Pos. Symbol
1
2
3
4
5
• Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter
sichern.
• Stecker der Werkstückleitung in entsprechende Anschlussbuchse Schweißstrom einstecken und
durch Rechtsdrehen verriegeln.
• Polaritätswahlstecker in entsprechende Anschlussbuchse Schweißstrom einstecken und durch
Rechtsdrehen verriegeln.
099-005114-EW500
05.02.2016
Beschreibung 0
Schweißbrenner
Schweißbrenneranschluss (Eurozentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert.
Werkstück
Anschlussbuchse, Schweißstrom „-"
• ----------- MIG/MAG-Schweißen: Werkstückanschluss
Polaritätswahlstecker, Schweißstromkabel
Interne Schweißstromzuleitung zum Schweißbrenneranschluss
• Anschlussbuchse Schweißstrom „+"
Aufbau und Funktion
5

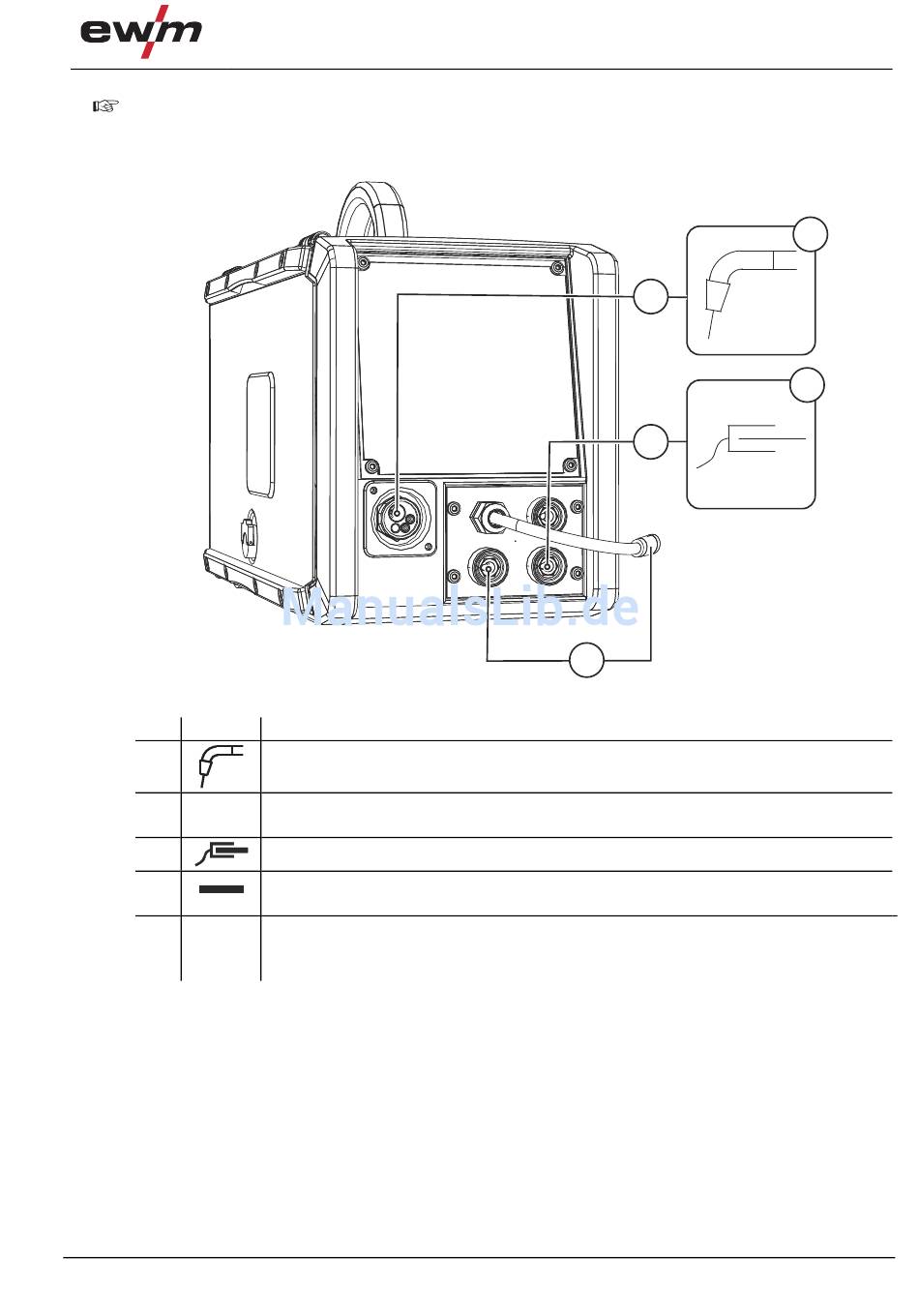

Abbildung 5-7
MIG/MAG-Schweißen
1
2
3
4
