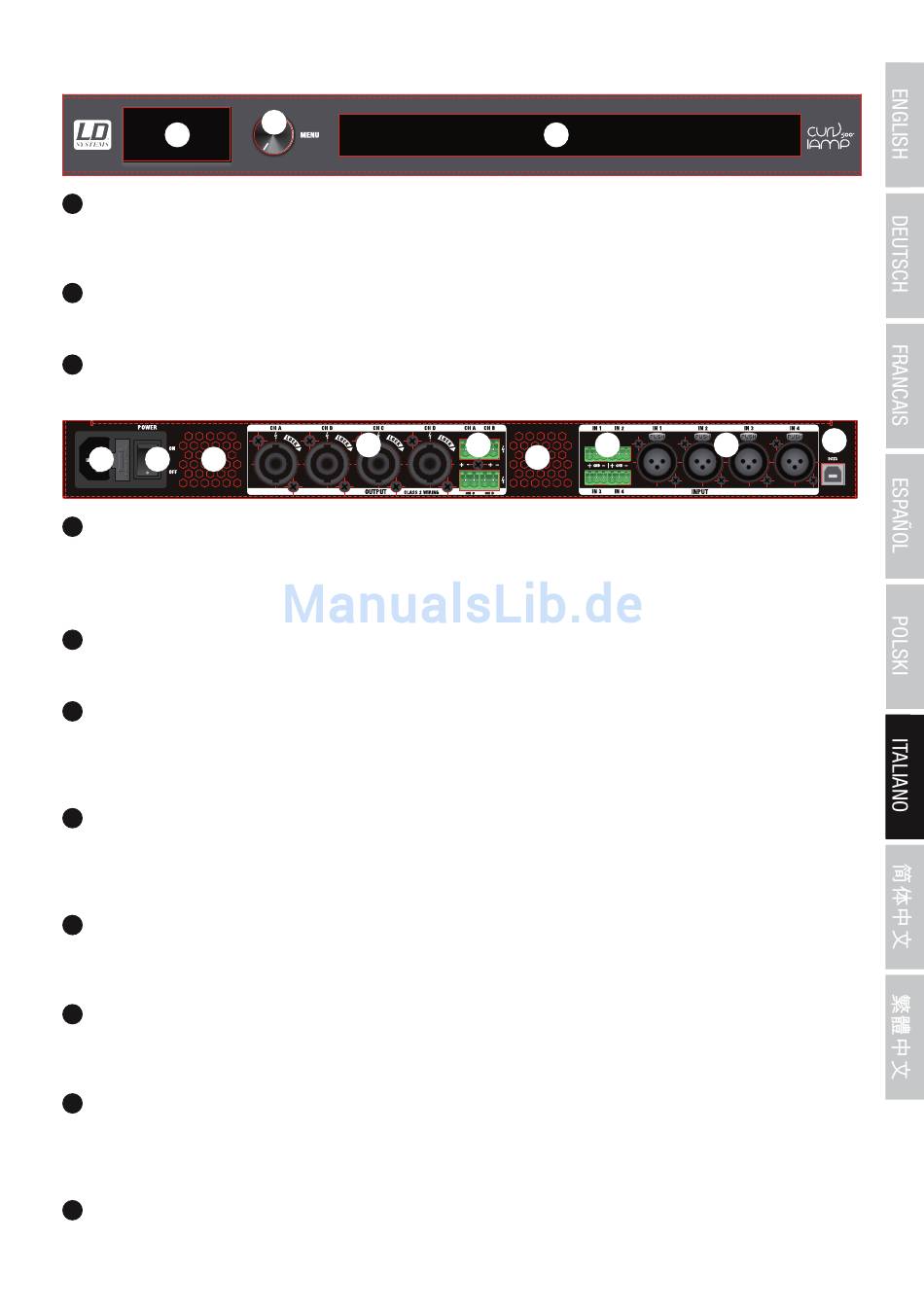

RACCORDI, ELEMENTI DI COMANDO E DI VISUALIZZAZIONE

1
1
DISPLAY
Display grafico OLED multifunzione per la visualizzazione di informazioni quali preset e livelli del segnale audio. Visualizza inoltre le voci di
menu per applicare le impostazioni di sistema desiderate.
2
MENU
Trasduttore di pressione/rotazione combinato, per accedere al menu operativo e selezionare e modificare le singole voci di menu.
3
GRIGLIE DI VENTILAZIONE
Per evitare il surriscaldamento del dispositivo, verificare che le griglie di ventilazione non vengano coperte e che l'aria possa circolare liberamente.
4 5 11
4
PRESE DI RETE E PORTAFUSIBILI
Prese di rete IEC con portafusibili integrato. Il cavo di alimentazione è in dotazione.
INFORMAZIONI IMPORTANTI: Sostituire il fusibile solo con un altro dello stesso tipo. Prestare attenzione alla stampa sull'alloggiamento.
Qualora il fusibile dovesse scattare ripetutamente, rivolgersi a un centro assistenza autorizzato.
5
POWER ON / OFF
Interruttore per l'alimentazione elettrica del dispositivo.
6
OUTPUT CH A - CH D (speakON compatibile)
Uscite degli altoparlanti dei canali A-D speakON compatibili. Per evitare eventuali danni al dispositivo, verificare che l'impedenza complessiva
degli altoparlanti collegati sia pari ad almeno 2,7 ohm per canale. I contatti delle prese speakON compatibili e dei raccordi a vite/connettori a
spina dei relativi canali sono cablati in parallelo.
7
OUTPUT CH A - CH D (raccordi a vite/connettori a spina)
Le uscite degli altoparlanti dei canali A-D sono provviste di raccordi a vite/connettori a spina (in dotazione). Per evitare eventuali danni al
dispositivo, verificare che l'impedenza complessiva degli altoparlanti collegati sia pari ad almeno 2,7 ohm per canale. I contatti delle prese
speakON compatibili e dei raccordi a vite/connettori a spina dei relativi canali sono cablati in parallelo.
8
INPUT IN 1 - 4 (XLR a 3 poli)
Ingressi in linea simmetrici dei canali 1-4 con connettori XLR a 3 poli. I contatti dei connettori XLR e dei raccordi a vite/connettori a spina dei
relativi canali sono cablati in parallelo.
9
INPUT IN 1 - 4 (raccordi a vite/connettori a spina)
Gli ingressi in linea simmetrici dei canali A-D sono provvisti di raccordi a vite/connettori a spina (in dotazione). I contatti dei connettori XLR e
dei raccordi a vite/connettori a spina dei relativi canali sono cablati in parallelo.
10
DATA USB
Interfaccia USB (di tipo B) per l'aggiornamento del firmware del dispositivo e dei preset degli altoparlanti, per la gestione dei preset globali
e per la reimpostazione del PIN di blocco. Il programma per Windows corrispondente e i file di aggiornamento correnti sono disponibili
nell'area download del sito del prodotto WWW.LD-SYSTEMS.COM
11
VENTOLE DELL'ALLOGGIAMENTO
Per evitare il surriscaldamento del dispositivo, verificare che le ventole non vengano coperte e che l'aria possa circolare liberamente.
2
6
3
7 9
11
10
8
