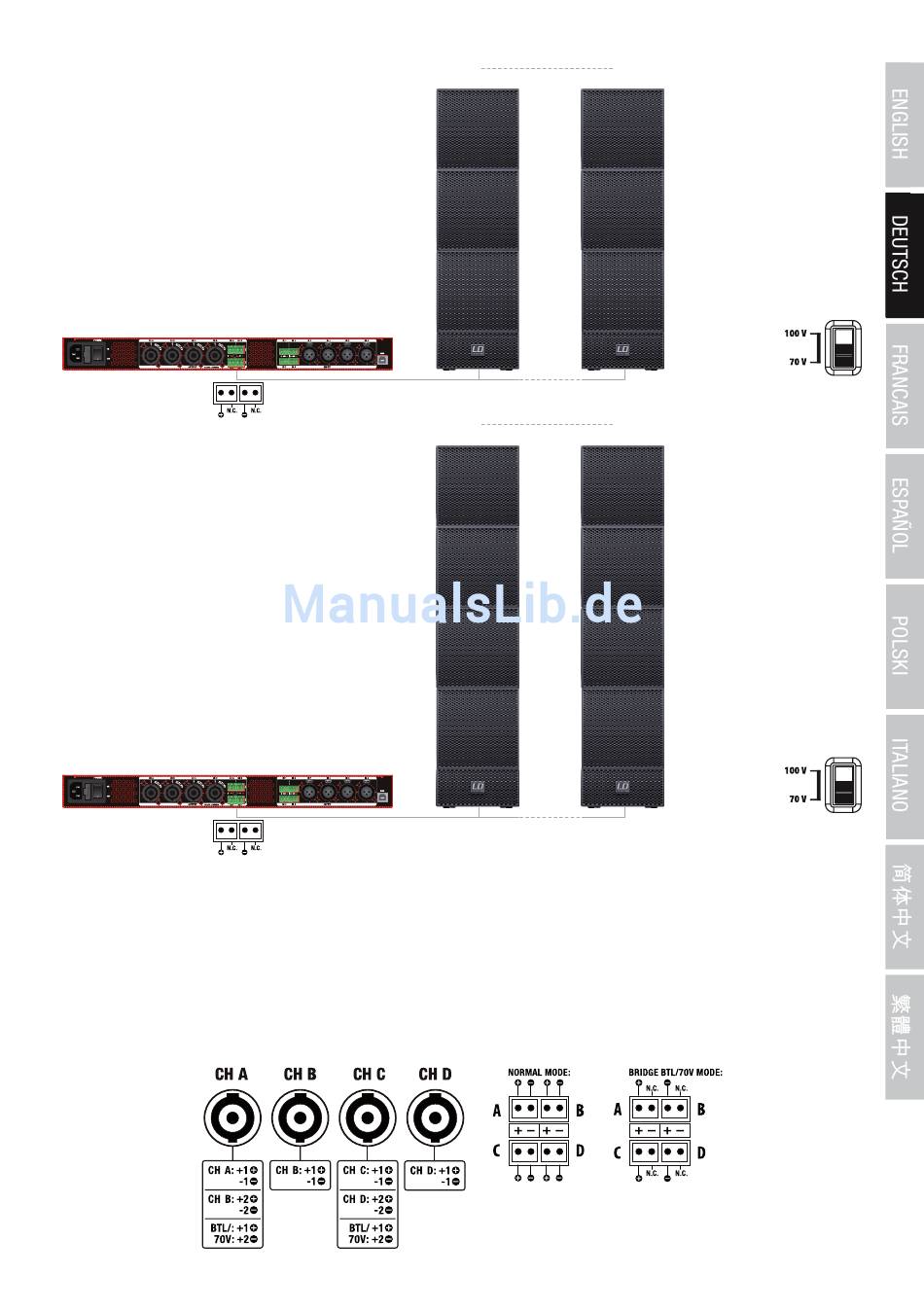

3 x CURV 500 Satellit pro SmartLink Adapter 70V = Menge
maximal 8 SmartLink Adapter (8 x 60W = 480W max.)
Lautsprecher-Preset 3xC500-70V
4 x CURV 500 Satellit pro SmartLink Adapter 70V = Menge
maximal 6 SmartLink Adapter (6 x 80W = 480W max.)
Lautsprecher-Preset 4xC500-70V
BELEGUNG LAUTSPRECHERAUSGÄNGE
Die Kontakte der speakON-kompatiblen Buchsen und der Schraub-Steck-Verbinder sind parallel verkabelt. Im Bridge-Modus (BTL =
Bridge Tied Load) / 70V-Betrieb dürfen die speakON-kompatiblen Buchsen B und D NICHT belegt werden, ebenso die minus-Pole der
Schraub-Steck-Verbindungen. Bitte beachten Sie bei der Signal-Ansteuerung das frei konfigurierbare Eingangs-Routing (Punkt ROU-
TING). Eine Kombination aus 2 gebrückten Verstärkerkanälen (Bridge-Modus) für die Ansteuerung von 70V SmartLink Adaptern und die
Ansteuerung von z.B. zwei CURV 500 ISUB Lautsprechern im Normal-Modus ist möglich (z.B. Kanal A/B Bridge-Modus - Kanäle C und D im
Normal-Modus). Wählen Sie die entsprechenden Lautsprecher-Presets.
1
8
1
6
3 x LDCURV500SAT
LDCURV500SLAT
4 x LDCURV500SAT
LDCURV500SLAT
23
