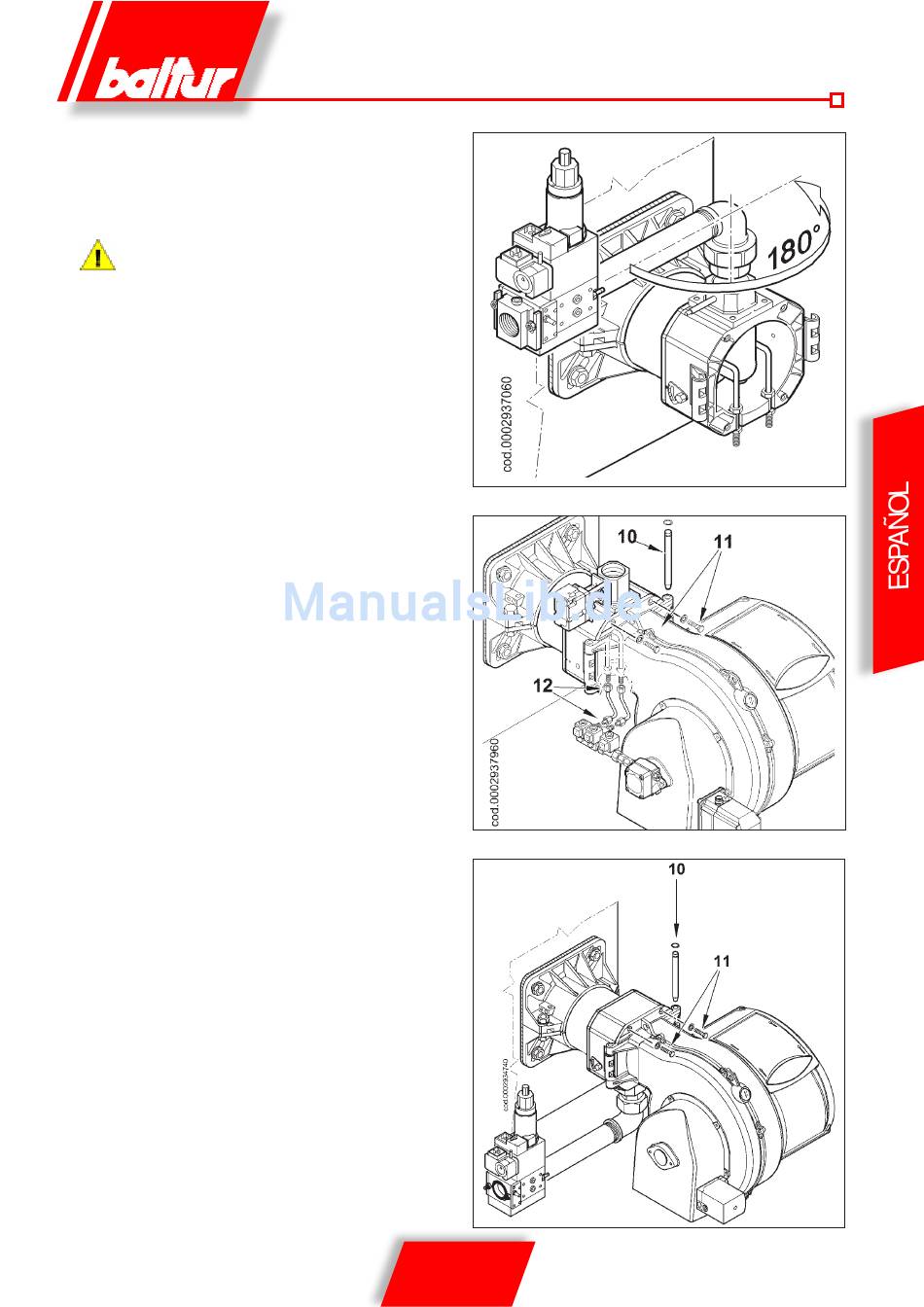

MONTAJE DE LA RAMPA DE GAS
Son posibles diversas soluciones de montaje de la ram-
pa de válvulas como se muestra en el dibujo
Elegir la posición más adecuada en base a la conformación del
local de la caldera y a la posición de llegada de la tubería del gas.
Con válvulas de dimensiones notables, por ej. DN65 o DN80
prever un soporte adecuado para evitar esfuerzos excesivos
en el empalme de conexión de la rampa del gas.
MONTAJE DEL CUERPO DE VENTILACIÓN
• Poner las semi-bisagras que hay en el cuerpo del quemador
de manera que correspondan con as que ya hay en el grupo
de la cabeza.
• Meter el pivote de la bisagra 10 en la posición que se considere
más idónea.
• Conectar los cables (encendido e ionización) a los electrodos
correspondientes y cerrar la bisagra fijando el quemador con
los tornillos 11
COMPLETAMIENTO DEL QUEMADOR
• Quitar los tapones de protección de plástico (amarillos) de los
empalmes situados sobre el Grupo Cabezal y próximos a las
electroválvulas.
• Conectar los tubitos del gasóleo 12 que se suministran al
quemador a los respectivos empalmes verificando su perfecta
estanqueidad hidráulica.
