D
Warnung
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen.
Die Jalousiesteuerung wurde zum Schalten von Jalousie- bzw. Rollladenmotoren
entwickelt. Keine anderen Lasten sind zulässig.
Sollen Jalousiemotoren parallel geschaltet werden, unbedingt Angaben der
Motorhersteller beachten. Andernfalls könnten die Motoren zerstört werden.
Nur Jalousien bzw. Rollladen mit Endlagenschalter (mechanisch oder elektronisch)
verwenden. Angaben der Motorhersteller beachten.
Hinweise der Motorhersteller bezüglich Umschaltzeit und max. Einschaltdauer (ED)
beachten.
Die Jalousiesteuerung wurde für das automatische Betätigen von Fenster-
Jalousien entwickelt. Andere Anwendungen können Gefahren mit sich bringen, z.B.
die Steuerung eines Rolltores.
Diese Gefahren müssen vom Anwender durch Einsatz zusätzlicher geeigneter
Sicherheitsmassnahmen (z.B. Lichtschranken) ausgeschlossen werden.
4
D
Anschluss

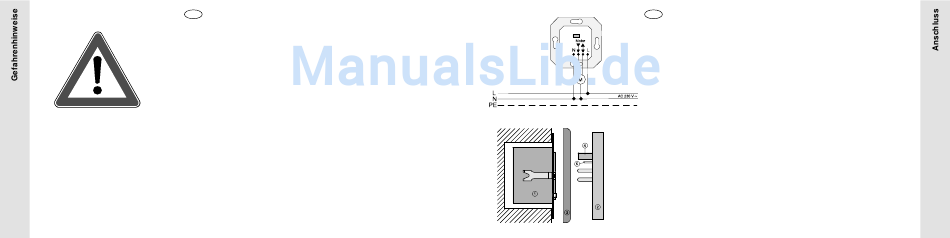

Der Anschluss des Einsatzes erfolgt gemäß Bild links.
Der Einsatz  wird in einer Gerätedose nach DIN 49073 (Empfehlung: tiefe Dose)
montiert.
Die Anschlussklemmen des Einsatzes müssen dabei nach unten ausgerichtet sein.
‚ wird zusammen mit dem Rahmen ƒ
Die Jalousieuhr bzw. Jalousieuhr Komfort
auf den Einsatz aufgesteckt.
Die elektrische Kontaktierung erfolgt über den Stecker „.
Die zusätzlichen Steckkontakte … bei der
Jalousieuhr Komfort
Adaptierung der Sensorleitung in den Einsatz geführt.
Der Anschluss des Sensors erfolgt über Schraubklemmen.
werden, zur
