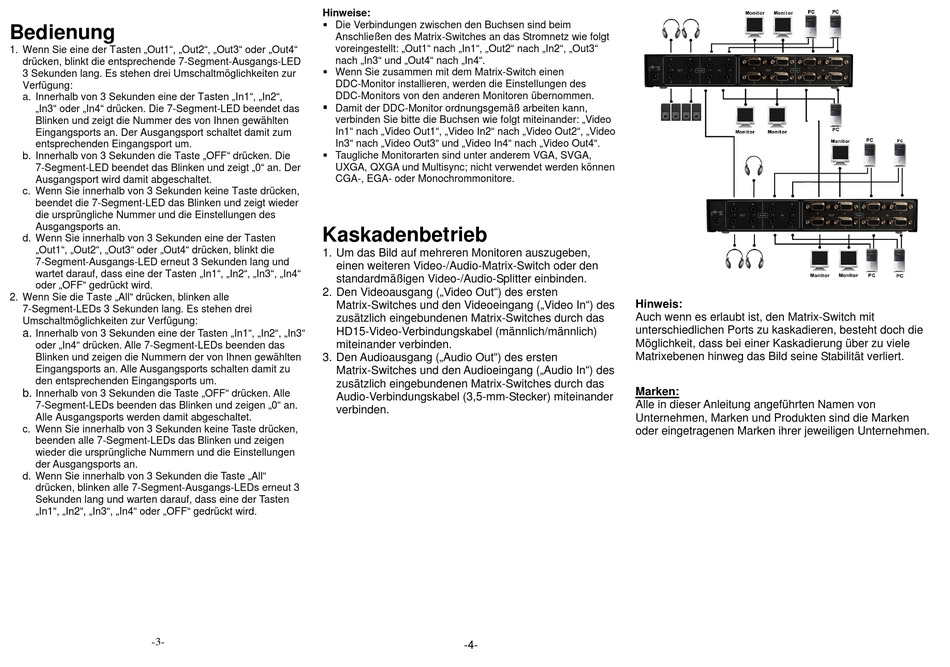

Bedienung
1. Wenn Sie eine der Tasten „Out1", „Out2", „Out3" oder „Out4"
drücken, blinkt die entsprechende 7-Segment-Ausgangs-LED
3 Sekunden lang. Es stehen drei Umschaltmöglichkeiten zur
Verfügung:
a. Innerhalb von 3 Sekunden eine der Tasten „In1", „In2",
„In3" oder „In4" drücken. Die 7-Segment-LED beendet das
Blinken und zeigt die Nummer des von Ihnen gewählten
Eingangsports an. Der Ausgangsport schaltet damit zum
entsprechenden Eingangsport um.
b. Innerhalb von 3 Sekunden die Taste „OFF" drücken. Die
7-Segment-LED beendet das Blinken und zeigt „0" an. Der
Ausgangsport wird damit abgeschaltet.
c. Wenn Sie innerhalb von 3 Sekunden keine Taste drücken,
beendet die 7-Segment-LED das Blinken und zeigt wieder
die ursprüngliche Nummer und die Einstellungen des
Ausgangsports an.
d. Wenn Sie innerhalb von 3 Sekunden eine der Tasten
„Out1", „Out2", „Out3" oder „Out4" drücken, blinkt die
7-Segment-Ausgangs-LED erneut 3 Sekunden lang und
wartet darauf, dass eine der Tasten „In1", „In2", „In3", „In4"
oder „OFF" gedrückt wird.
2. Wenn Sie die Taste „All" drücken, blinken alle
7-Segment-LEDs 3 Sekunden lang. Es stehen drei
Umschaltmöglichkeiten zur Verfügung:
a.
Innerhalb von 3 Sekunden eine der Tasten „In1", „In2", „In3"
oder „In4" drücken. Alle 7-Segment-LEDs beenden das
Blinken und zeigen die Nummern der von Ihnen gewählten
Eingangsports an. Alle Ausgangsports schalten damit zu
den entsprechenden Eingangsports um.
b.
Innerhalb von 3 Sekunden die Taste „OFF" drücken. Alle
7-Segment-LEDs beenden das Blinken und zeigen „0" an.
Alle Ausgangsports werden damit abgeschaltet.
c. Wenn Sie innerhalb von 3 Sekunden keine Taste drücken,
beenden alle 7-Segment-LEDs das Blinken und zeigen
wieder die ursprüngliche Nummern und die Einstellungen
der Ausgangsports an.
d. Wenn Sie innerhalb von 3 Sekunden die Taste „All"
drücken, blinken alle 7-Segment-Ausgangs-LEDs erneut 3
Sekunden lang und warten darauf, dass eine der Tasten
„In1", „In2", „In3", „In4" oder „OFF" gedrückt wird.
-3-
Hinweise:
Die Verbindungen zwischen den Buchsen sind beim
Anschließen des Matrix-Switches an das Stromnetz wie folgt
voreingestellt: „Out1" nach „In1", „Out2" nach „In2", „Out3"
nach „In3" und „Out4" nach „In4".
Wenn Sie zusammen mit dem Matrix-Switch einen
DDC-Monitor installieren, werden die Einstellungen des
DDC-Monitors von den anderen Monitoren übernommen.
Damit der DDC-Monitor ordnungsgemäß arbeiten kann,
verbinden Sie bitte die Buchsen wie folgt miteinander: „Video
In1" nach „Video Out1", „Video In2" nach „Video Out2", „Video
In3" nach „Video Out3" und „Video In4" nach „Video Out4".
Taugliche Monitorarten sind unter anderem VGA, SVGA,
UXGA, QXGA und Multisync; nicht verwendet werden können
CGA-, EGA- oder Monochrommonitore.
Kaskadenbetrieb
1. Um das Bild auf mehreren Monitoren auszugeben,
einen weiteren Video-/Audio-Matrix-Switch oder den
standardmäßigen Video-/Audio-Splitter einbinden.
2. Den Videoausgang („Video Out") des ersten
Matrix-Switches und den Videoeingang („Video In") des
zusätzlich eingebundenen Matrix-Switches durch das
HD15-Video-Verbindungskabel (männlich/männlich)
miteinander verbinden.
3. Den Audioausgang („Audio Out") des ersten
Matrix-Switches und den Audioeingang („Audio In") des
zusätzlich eingebundenen Matrix-Switches durch das
Audio-Verbindungskabel (3,5-mm-Stecker) miteinander
verbinden.
-4-
Hinweis:
Auch wenn es erlaubt ist, den Matrix-Switch mit
unterschiedlichen Ports zu kaskadieren, besteht doch die
Möglichkeit, dass bei einer Kaskadierung über zu viele
Matrixebenen hinweg das Bild seine Stabilität verliert.
Marken:
Alle in dieser Anleitung angeführten Namen von
Unternehmen, Marken und Produkten sind die Marken
oder eingetragenen Marken ihrer jeweiligen Unternehmen.
