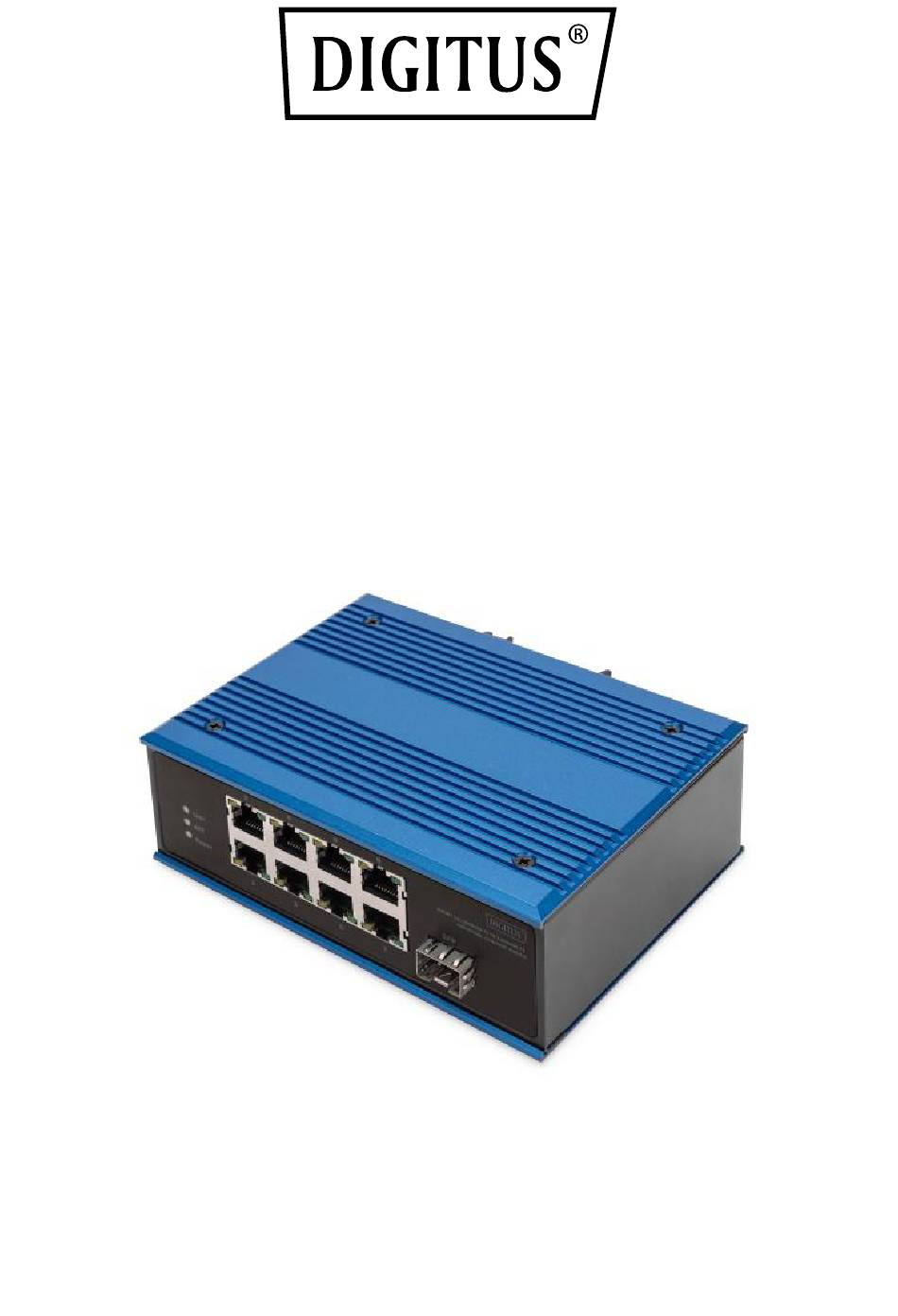

- Seite 1 8-Port 10/100Base-TX to 100Base-FX Industrieller Ethernet (PoE) Switch Kurzanleitung DN-651132 & DN-651133 DN-651146 & DN-651147...
- Seite 2 Inhaltsangabe Einleitung ............... 2 Produktmerkmale ............3 Spezifikationen .............. 3 Verpackungsinhalt ............6 Schalttafel ..............7 Definition der Schnittstelle ..........8 LED Indikator ..............10 Vorsicht bei der Installation .........10 1. Einleitung Diese Serie der Industrie Medienkonverter mit 8-Port 10/100 Mbps RJ45 + 100Mbps / 1000Mbps Optical erfüllt CE und RoHS-Standards.
- Seite 3 Vielzahl von Protokollen Im Einklang mit industriellen Betriebsstandards, die durchschnittliche störungsfreie Arbeit in mehr als 300.000 Stunden Arbeitsstromversorgung: DN-651132/DN-651146: DC 12-48V DN-651133/DN-651147 (PoE): DC 48-57V Blitzüberspannungsschutz (Strom): 5000A (8/20μs) 3. Spezifikationen 3.1 Standard: IEEE802.3 10Base-T; IEEE802.3i 10Base-T; IEEE802.3u; 100Base-TX/FX 3.2 Schnittstelle:...
- Seite 4 Zugangsterminal: Klemmleiste; Unterstützt doppelte Stromredundanz; Unterstützung des eingebauten Ü berstromschutzes 4,0A; Unterstützt Verpolungsschutz 3.6 Mechanische Charakteristiken IP40-Aluminium-Gehäuse Montage auf DIN-Schiene Natürliche Kühlung, kein Lüfter 3.7 Industrieller Standard FCC Teil 15 Unterabschnitt B, EN55032, Klasse A IEC61000-4-2 (ESD): ±8kV (Kontakt), ±12kV (Luft) IEC61000-4-3 (RS): 10V/m (80~1000MHz) IEC61000-4-4 (EFT): Stromanschluss: ±4kV;...
- Seite 5 3.8 Technische Spezifikationen Model DN-651132 DN-651133 Netzwerkanschluss 8x 100Mbps 8x 100Mbps SFP-Steckplatz 1x 100Mbps 1x 100Mbps PoE-Spezifikation IEEE802.3af/ IEEE802.3at Power Pin Belegung 1/2+;3/6- Bandbreite 1.8G 1.8G Paketpufferspeicher 1.25Mbit 1.25Mbit Weiterleitungsrate 1.4Mpps 1.4Mpps Mac-Adressen- Tabelle Max. Rahmengröße 9000bytes 9000bytes Leistungsaufnahme < 8 watt <...
- Seite 6 Model DN-651146 DN-651147 Netzwerkanschluss 8x 100Mbps 8x 100Mbps SFP-Steckplatz 2x 1000Mpbs 2x 1000Mpbs PoE-Spezifikation IEEE802.3af/ IEEE802.3at Power Pin Belegung 1/2+;3/6- Bandbreite 5.6Gbps 5.6Gbps Paketpufferspeicher 1.2Mbit 1.2Mbit Weiterleitungsrate 4.2Mpps 4.2Mpps Mac-Adressen- Tabelle Max. Rahmengröße 9000bytes 9000bytes Leistungsaufnahme < 8 watt < 8 watt Ü...
- Seite 7 5. Schalttafel Seitenwand: P1 und P2 sind die Anzahl der Anschlussklemmen, P+1 und P-1 stehen jeweils für die anzuschließenden Plus- und Minuspole; Erdungsschraube, die für die Erdung der Ausrüstung verwendet wird. Frontplatte: Die orangefarbene Leuchte am Port ist die LINK-Leuchte, die leuchtet, wenn die Verbindung hergestellt ist und die Datenübertragung blinkt.
- Seite 8 Schaltergröße (mm) 6. Definition der Schnittstelle 6.1 10/100Base-TX Ethernet Schnittstelle: Diese Switch-Serie bietet MDI/MDI-X-Selbstidentifizierung mit Kabelunterstützung an allen 10/100/1000Base-TX-Ports. Im Einsatz kann der Ethernet-Port des Switches mit anderen Ethernet- Endgeräten über Netzwerkkabel (direkt oder gekreuzt) verbunden werden. Bitte verwenden Sie abgeschirmte Twisted-Pair-Kabel der Klasse 5.
- Seite 9 Für den MDI-X-Port eines Switches oder Hubs werden gekreuzte Leitungen verwendet: 1-3, 2-6, 3-1, 6-2, 4-7, 5-8, 7-4, 8-5.10Base-T/100Base-T (X) Pins sind wie folgt definiert: Pin Nummer MDI signal MDI-X signal 4,5,7,8 Hinweis: "Tx ±" bezieht sich auf gesendete Daten ±, "Rx ±" bezieht sich auf empfangene Daten ±, und "-"...
- Seite 10 6.2.2 Ü bersicht Patchkabel LC zu LC Patchkabel 7. LED Indikator LED Indikator Status Definition Rotes LED an Stromzufuhr normal Stromversorgung Strom Rotes LED aus abnormal oder keine Stromversorgung Netzwerkverbindung Gelbes LED an normal Link-Kommunikation Gelbes LED blinkt normal RJ45 Indikator Grünes LED an PoE-Einspeisung normal Gelbes/ Grünes LED...
- Seite 11 überprüfen, um das Gerät nicht durch falsche Bedienung zu beschädigen. Um das Risiko eines Stromschlags zu verringern, stellen Sie sicher, dass das Gerät in der Arbeitsumgebung gut geerdet ist. Egal wann, entfernen Sie bitte nicht willkürlich das Gehäuse des Geräts.
- Seite 12 8.4 Stromanschluss Stecken Sie das Netzkabel in die angegebene Position der 6-adrigen Klemme und stecken Sie die Klemme in den Standard-Netzteileingang (P+1 und P-1 Eingang entsprechend dem ersten Netzteil P1 und P+2 und P-2 Eingang entsprechend dem zweiten Netzteil P2). Die verfügbare Standardspannung des Netzteils wird von 12VDC bis 48VDC unterstützt.
