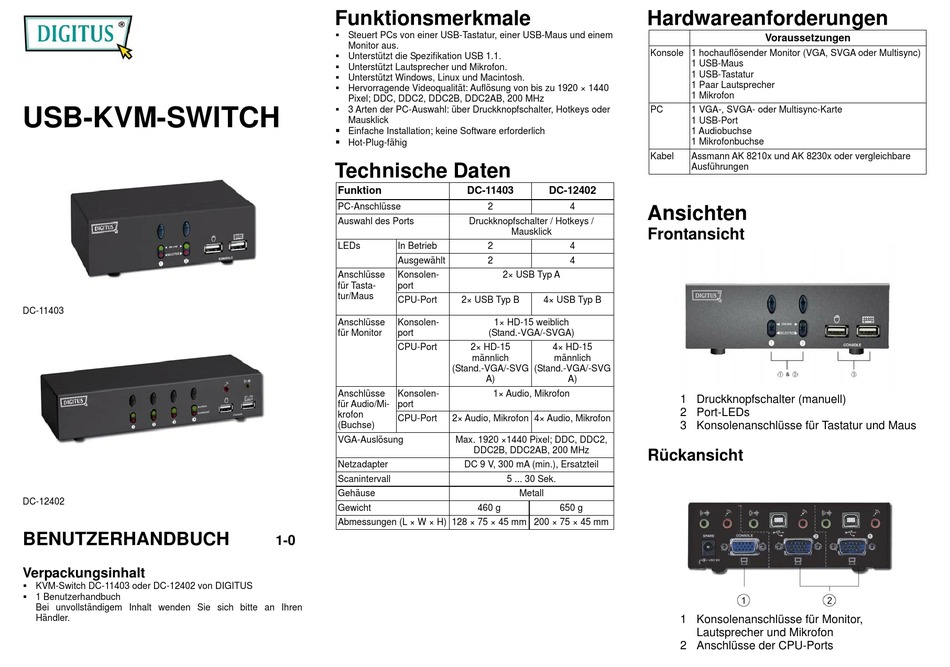

Digitus DC-12402 Benutzerhandbuch

USB-KVM-SWITCH
DC-11403
DC-12402
BENUTZERHANDBUCH
Verpackungsinhalt
 KVM-Switch DC-11403 oder DC-12402 von DIGITUS
 1 Benutzerhandbuch
Bei unvollständigem Inhalt wenden Sie sich bitte an Ihren
Händler.
Funktionsmerkmale
 Steuert PCs von einer USB-Tastatur, einer USB-Maus und einem
Monitor aus.
 Unterstützt die Spezifikation USB 1.1.
 Unterstützt Lautsprecher und Mikrofon.
 Unterstützt Windows, Linux und Macintosh.
 Hervorragende Videoqualität: Auflösung von bis zu 1920 × 1440
Pixel; DDC, DDC2, DDC2B, DDC2AB, 200 MHz
 3 Arten der PC-Auswahl: über Druckknopfschalter, Hotkeys oder
Mausklick

Einfache Installation; keine Software erforderlich

Hot-Plug-fähig
Technische Daten
Funktion
PC-Anschlüsse
Auswahl des Ports
LEDs In Betrieb
Ausgewählt
Anschlüsse Konsolen-
für Tasta- port
tur/Maus
CPU-Port
Anschlüsse Konsolen-
für Monitor port
CPU-Port
(Stand.-VGA/-SVG
Anschlüsse Konsolen-
für Audio/Mi- port
krofon
CPU-Port 2× Audio, Mikrofon 4× Audio, Mikrofon
(Buchse)
VGA-Auslösung
Netzadapter
Scanintervall
Gehäuse
Gewicht
Abmessungen (L × W × H) 128 × 75 × 45 mm 200 × 75 × 45 mm
1-0
DC-11403 DC-12402
2 4
Druckknopfschalter / Hotkeys /
Mausklick
2 4
2 4
2× USB Typ A
2× USB Typ B 4× USB Typ B
1× HD-15 weiblich
(Stand.-VGA/-SVGA)
2× HD-15 4× HD-15
männlich männlich
(Stand.-VGA/-SVG
A) A)
1× Audio, Mikrofon
Max. 1920 ×1440 Pixel; DDC, DDC2,
DDC2B, DDC2AB, 200 MHz
DC 9 V, 300 mA (min.), Ersatzteil
5 ... 30 Sek.
Metall
460 g 650 g
Hardwareanforderungen
Voraussetzungen
Konsole 1 hochauflösender Monitor (VGA, SVGA oder Multisync)
1 USB-Maus
1 USB-Tastatur
1 Paar Lautsprecher
1 Mikrofon
PC 1 VGA-, SVGA- oder Multisync-Karte
1 USB-Port
1 Audiobuchse
1 Mikrofonbuchse
Kabel Assmann AK 8210x und AK 8230x oder vergleichbare
Ausführungen
Ansichten

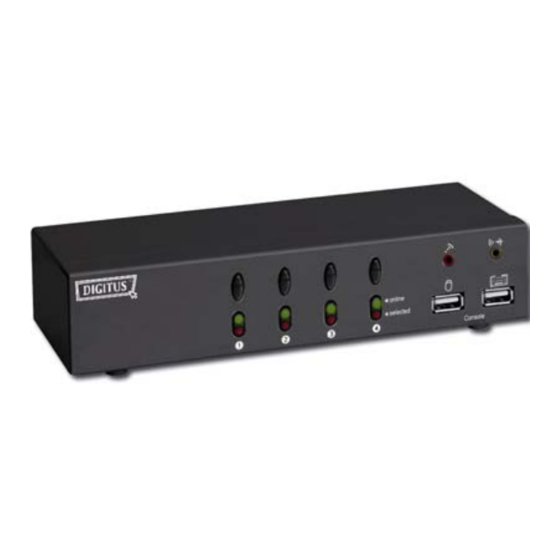

Frontansicht
1 Druckknopfschalter (manuell)
2 Port-LEDs
3 Konsolenanschlüsse für Tastatur und Maus
Rückansicht
1 Konsolenanschlüsse für Monitor,
Lautsprecher und Mikrofon
2 Anschlüsse der CPU-Ports
