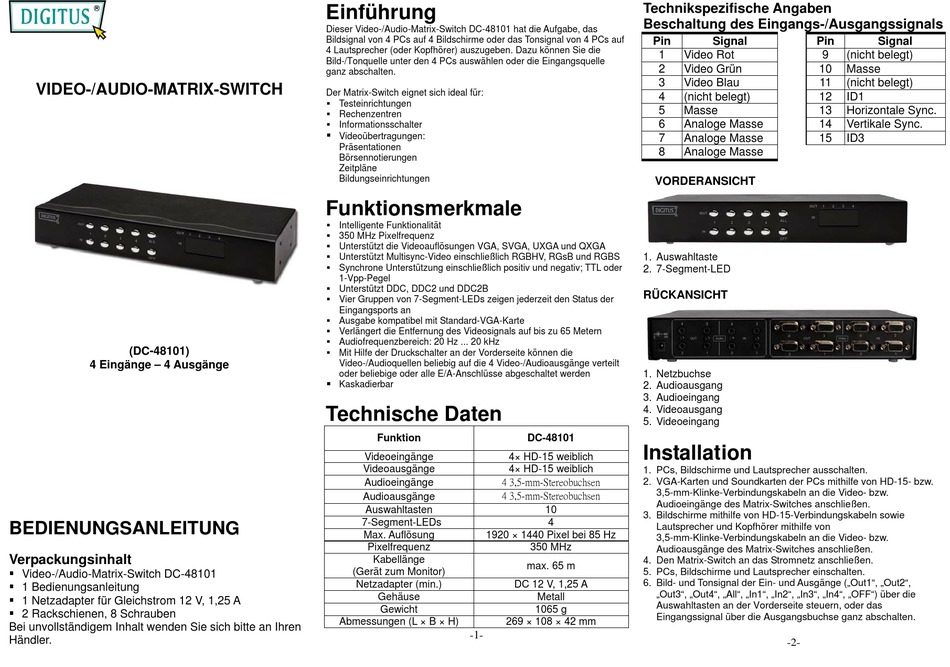

Digitus DC-48101 Bedienungsanleitung

VIDEO-/AUDIO-MATRIX-SWITCH
(DC-48101)
4 Eingänge – 4 Ausgänge
BEDIENUNGSANLEITUNG
Verpackungsinhalt
 Video-/Audio-Matrix-Switch DC-48101
 1 Bedienungsanleitung
 1 Netzadapter für Gleichstrom 12 V, 1,25 A
 2 Rackschienen, 8 Schrauben
Bei unvollständigem Inhalt wenden Sie sich bitte an Ihren
Händler.
Einführung
Dieser Video-/Audio-Matrix-Switch DC-48101 hat die Aufgabe, das
Bildsignal von 4 PCs auf 4 Bildschirme oder das Tonsignal von 4 PCs auf
4 Lautsprecher (oder Kopfhörer) auszugeben. Dazu können Sie die
Bild-/Tonquelle unter den 4 PCs auswählen oder die Eingangsquelle
ganz abschalten.
Der Matrix-Switch eignet sich ideal für:
 Testeinrichtungen
 Rechenzentren
 Informationsschalter

Videoübertragungen:
Präsentationen
Börsennotierungen
Zeitpläne
Bildungseinrichtungen
Funktionsmerkmale
 Intelligente Funktionalität
 350 MHz Pixelfrequenz
 Unterstützt die Videoauflösungen VGA, SVGA, UXGA und QXGA
 Unterstützt Multisync-Video einschließlich RGBHV, RGsB und RGBS
 Synchrone Unterstützung einschließlich positiv und negativ; TTL oder
1-Vpp-Pegel
 Unterstützt DDC, DDC2 und DDC2B
 Vier Gruppen von 7-Segment-LEDs zeigen jederzeit den Status der
Eingangsports an
 Ausgabe kompatibel mit Standard-VGA-Karte
 Verlängert die Entfernung des Videosignals auf bis zu 65 Metern
 Audiofrequenzbereich: 20 Hz ... 20 kHz
 Mit Hilfe der Druckschalter an der Vorderseite können die
Video-/Audioquellen beliebig auf die 4 Video-/Audioausgänge verteilt
oder beliebige oder alle E/A-Anschlüsse abgeschaltet werden

Kaskadierbar
Technische Daten
Funktion
Videoeingänge
Videoausgänge
4 3,5-mm-Stereobuchsen
Audioeingänge
4 3,5-mm-Stereobuchsen
Audioausgänge
Auswahltasten
7-Segment-LEDs
Max. Auflösung 1920 × 1440 Pixel bei 85 Hz
Pixelfrequenz
Kabellänge
(Gerät zum Monitor)
Netzadapter (min.)
Gehäuse
Gewicht
Abmessungen (L × B × H)
-1-
Technikspezifische Angaben
Beschaltung des Eingangs-/Ausgangssignals
Pin
1 Video Rot
2 Video Grün
3 Video Blau
4 (nicht belegt)
5 Masse
6 Analoge Masse
7 Analoge Masse
8 Analoge Masse

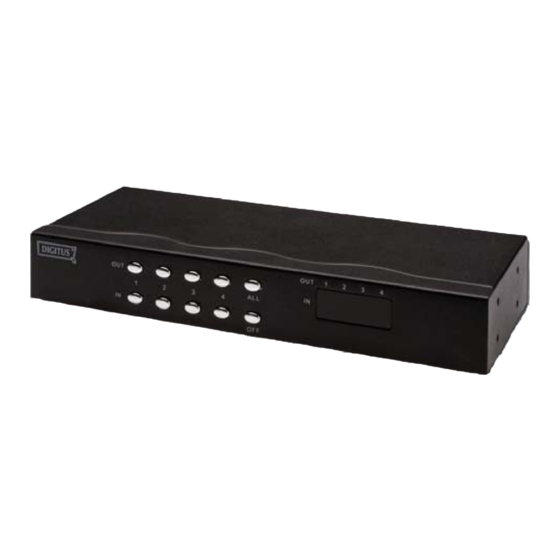

VORDERANSICHT
1. Auswahltaste
2. 7-Segment-LED
RÜCKANSICHT
1. Netzbuchse
2. Audioausgang
3. Audioeingang
4. Videoausgang
5. Videoeingang
DC-48101
Installation
4× HD-15 weiblich
4× HD-15 weiblich
1. PCs, Bildschirme und Lautsprecher ausschalten.
2. VGA-Karten und Soundkarten der PCs mithilfe von HD-15- bzw.
3,5-mm-Klinke-Verbindungskabeln an die Video- bzw.
Audioeingänge des Matrix-Switches anschließen.
10
3. Bildschirme mithilfe von HD-15-Verbindungskabeln sowie
4
Lautsprecher und Kopfhörer mithilfe von
3,5-mm-Klinke-Verbindungskabeln an die Video- bzw.
350 MHz
Audioausgänge des Matrix-Switches anschließen.
4. Den Matrix-Switch an das Stromnetz anschließen.
max. 65 m
5. PCs, Bildschirme und Lautsprecher einschalten.
6. Bild- und Tonsignal der Ein- und Ausgänge („Out1", „Out2",
DC 12 V, 1,25 A
„Out3", „Out4", „All", „In1", „In2", „In3", „In4", „OFF") über die
Metall
Auswahltasten an der Vorderseite steuern, oder das
1065 g
Eingangssignal über die Ausgangsbuchse ganz abschalten.
269 × 108 × 42 mm
Signal Pin Signal
9 (nicht belegt)
10 Masse
11 (nicht belegt)
12 ID1
13 Horizontale Sync.
14 Vertikale Sync.
15 ID3
-2-
