Digitus DN-95357 Kurzanleitung
8+2 port gigabit poe switch
Inhaltsverzeichnis
Verwandte Anleitungen für Digitus DN-95357
Inhaltszusammenfassung für Digitus DN-95357
- Seite 1 8+2 Port Gigabit PoE Switch Kurzanleitung DN-95357...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einleitung ................3 2. Hauptmerkmale ..............3 3. Verpackungsinhalt ..............3 4. Product Spezifikationen ............4 5. Hardware Beschreibung ............5... -
Seite 3: Einleitung

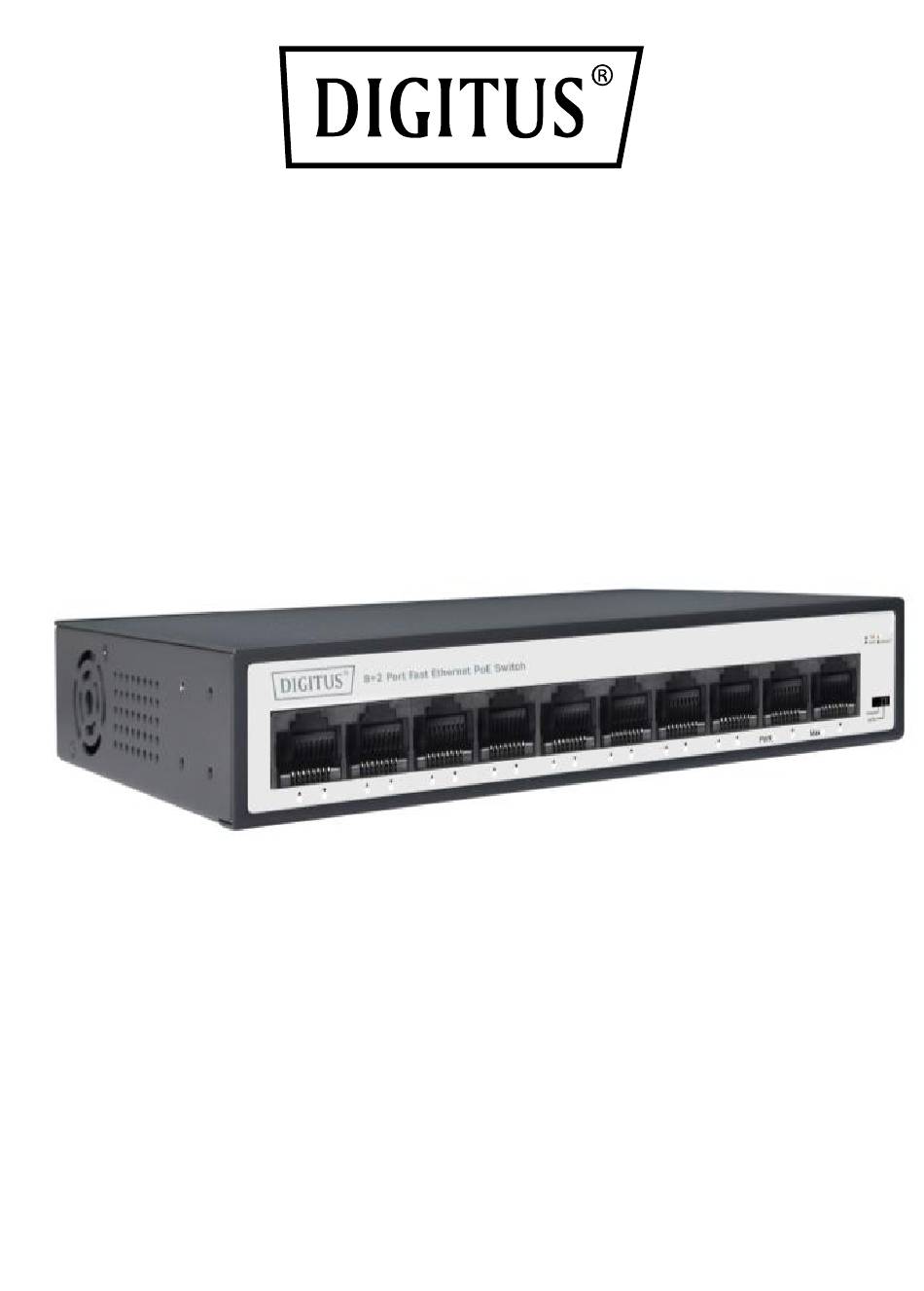

1. Einleitung Der Digitus PoE Netzwerkswitch DN-95357 verfügt über eine CCTV- Funktion für 250 Meter Ultra-Langstreckenübertragung. Die Benutzer können die CCTV-Funktion wahlweise ein- oder ausschalten. Verbessern Sie die Netzwerksicherheit und schützen Sie sich vor Netzwerkstörungen.Erleichtern Sie die Verwaltung und Wartung und erfüllen Sie die Netzwerk- und Zugangsanforderungen von... -
Seite 4: Product Spezifikationen
4. Product Spezifikationen Technisch Schnittstelle 10＊10/100/1000Mbps auto-negotiation RJ45 Anschluss PoE Anschluss 1 ~ 8 PoE stand IEEE802.3af/at PoE total 60 W Stromzufuhr 65 W Wichtigste Funktion CCTV PoE-Anschlussleistung Max 30W RJ45 PoE Stromzufuhr Modus A, Anode1/2, Kathode 3/6 Indikator PWR (Grün), LNK/ACT (GRÜN) PoE (Orange) Netzmedien 10 BASE-T: UTP-Kabel der... -
Seite 5: Hardware Beschreibung
Bandbreite 20 Gbps Geräteabmessung 168 x 94 x 32mm Ökologische Energieeinsparung Unterstützt IEEE (802.3az) Netzeingang 100 ~ 240V AC, 50/60Hz Betriebstemperatur 0°C ~ 40 °C Lagertemperatur -40 °C ~ 70 °C Luftfeuchtigkeit bei Betrieb 10% ~ 90% nicht kondensierend Luftfeuchtigkeit bei Lagerung 5% ~ 90% nicht kondensierend Überspannungsschutz... - Seite 6 CCTV-Modus: 1-8 Ports können gegenseitig isoliert werden, aber 1-8 Ports können sich mit 9-10 Ports verbinden, nachdem sie CCTV geöffnet haben, um den Sendesturm zu stoppen und die Weiterleitungsrate des Frames zu erhöhen. Der CCTV-Modus, bis zu 250m PoE-Entfernung ermöglicht es Ihnen, Ihr Netzwerk über Ethernet Ethernet-Kabel dorthin zu erweitern, wo es keine Stromleitung oder Steckdose gibt, aber wo Sie Gerät wie z.B.
- Seite 7 Blinkt: Zeigt an, dass der Port nicht ordnungsgemäß mit Strom versorgt wird. Rückseite: Auf der Rückseite des PoE-Switches befindet sich eine AC-Eingangsbuchse, die eine Eingangsleistung von 100 bis 240 V AC, 50/60 Hz akzeptiert. Netzsteckdose Schließen Sie hier die Buchse des Netzkabels an, und verbinden Sie den Stecker mit der AC-Steckdose (Wechselstrom).
- Seite 8 Installation des Switches In diesem Teil wird beschrieben, wie Sie Ihren Ethernet-Switch installieren und an ihn anschließen. Bitte befolgen Sie die folgenden Anweisungen, um zu vermeiden, dass eine falsche Installation das Gerät beschädigt und die Sicherheit gefährdet. • Ziehen Sie vor der Reinigung des Switches zuerst den Netzstecker. Reinigen Sie den Switch nicht mit einem feuchten Tuch oder einer Flüssigkeit;...
- Seite 9 Desktop-Installation Installieren Sie den Switch auf einem Schreibtisch. Bringen Sie an jeder Ecke des Switches an der Unterseite Gummifüße an, um externe Vibrationen abzufedern. Lassen Sie ausreichend Platz für die Belüftung zwischen dem Gerät und den Objekten in seiner Umgebung.
- Seite 10 Wandmontierte Installation Zielen Sie auf die beiden Befestigungslöcher und fügen Sie die Maschine gleichmäßig auf die Schraube, wie in der Abbildung unten gezeigt. Legen Sie zwei Schrauben mit einem Durchmesser von etwa M4 und eine Mutter mit einem Durchmesser von 7mm. Einschalten des Schalters Schließen Sie das Netzkabel an der Rückseite des Schalters und an eine Steckdose (vorzugsweise eine geerdete) an.
- Seite 11 Haftungsausschluss Dieses Produkt ist auf den kommerziellen oder industriellen Einsatz ausgerichtet. In Haushaltsumgebungen kann das Produkt Rundfunkstörungen hervorrufen. In diesem Fall müssen vom Benutzer eventuell geeignete Maßnahmen getroffen werden. Die Assmann Electronic GmbH erklärt hiermit, dass die Konformitätserklärung Teil des Lieferumfangs ist. Falls die Konformitätserklärung fehlt, können Sie diese per Post unter der unten angegebenen Herstelleradresse anfordern.
