- Seite 1 8-PORT GIGABIT ETHERNET N-WAY SWITCH User’s Guide DN-8006C2...
-
Seite 3: Inhaltsverzeichnis
ABLE OF ONTENTS ABOUT THIS GUIDE ............. 8 ................8 ERMS ’ ........8 VERVIEW OF THIS UIDE INTRODUCTION ............9 ........9 IGABIT THERNET ECHNOLOGY ..........10 WITCHING ECHNOLOGY ..............11 EATURES UNPACKING AND SETUP .......... 12 ..............12 NPACKING ................. -
Seite 4: Terms
B O U T H I S U I D E This user’s guide tells you how to install your 8-Port 1000BASE-T Gigabit Ethernet Switch, how to connect it to your Gigabit Ethernet network. Terms For simplicity, this documentation uses the terms “Switch”... -
Seite 5: Introduction
N T R O D U C T I O N This section describes the features of the 8-Port 1000BASE-T Gigabit Ethernet Switch, as well as providing some background information about Gigabit Ethernet and switching technology. Gigabit Ethernet Technology Gigabit Ethernet is an extension of IEEE 802.3 Ethernet utilizing the same packet structure, format, and support for CSMA/CD protocol, full duplex, flow control, and management objects, but with a tenfold... -
Seite 6: Switching Technology
applications. Likewise, since data transfers occur 10 times faster than Fast Ethernet, servers outfitted with Gigabit Ethernet NIC’s are able to perform 10 times the number of operations in the same amount of time. Switching Technology Another key development pushing the limits of Ethernet technology is in the field of switching technology. -
Seite 7: Features
which were characterized by higher latencies. Routers have also been used to segment local area networks, but the cost of a router and the setup and maintenance required make routers relatively impractical. Today’s switches are an ideal solution to most kinds of local area network congestion problems. -
Seite 8: Unpacking And Setup
N P A C K I N G A N D E T U P This chapter provides unpacking and setup information for the Switch. Unpacking Open the shipping carton of the Switch and carefully unpack its contents. The carton should contain the following items: ... -
Seite 9: Front Panel

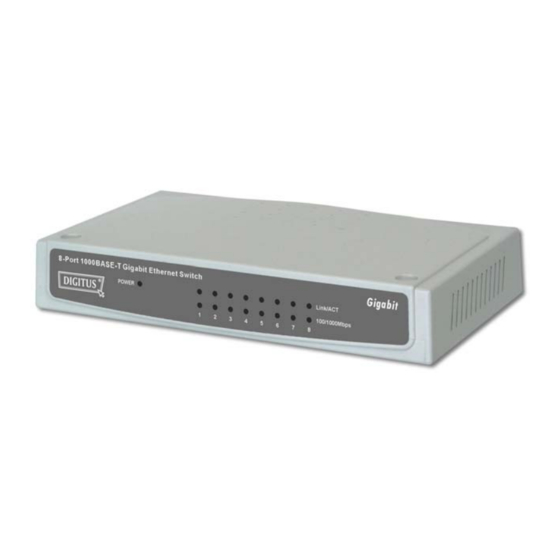

D E N T I F Y I N G X T E R N A L O M P O N E N T S This chapter describes the front panel, rear panel and LED indicators of the Switch Front Panel The figure below shows the front panels of the switch. - Seite 10 1000BASE-T Ports: Eight Gigabit Ethernet ports of 10/100/1000Mbps Auto- Negotiation interface. LED Indicators The LED indicators of the Switch include Power, Link/Act, 1000Mbps and 100Mbps. The following shows the LED indicators for the Switch along with an explanation of each indicator.
-
Seite 11: Technical Specifications
E C H N I C A L P E C I F I C A T I O N S General Standards: IEEE 802.3ab 1000BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3 10BASE-T IEEE 802.3x Flow Control Protocol: CSMA/CD Data Ethernet: 10Mbps (Half-duplex) Transfer... - Seite 12 Physical and Environmental DC inputs: 7.5V 1A Power 7.5 watts maximum Consumption: Operating 0 °C ~ 40°C Temperature: Storage -10°C ~ 70°C Temperature: Humidity: 5% ~ 95% RH, non-condensing Dimensions: 171 x 98 x 29 mm (W x H x D) FCC Class B, CE Marking Class B, Certification: VCCI Class B...
- Seite 13 Note: In the event of incorrect installation and improper use in a residential area, the device may cause disruptions in radio devices and other electronic devices. Proper use means that the device is operated with shielded connector cables as far as possible, for network products also with shielded cables of category 5e and higher.
-
Seite 14: Port-N-Way-Switch Für Gigabit Ethernet
8-PORT-N-WAY-SWITCH FÜR GIGABIT ETHERNET Benutzerhandbuch DN-8006C2... - Seite 15 N H A L T ÜBER DIESES HANDBUCH ......... 2 ............. 2 APITELEINTEILUNG EINLEITUNG ..............3 ......3 IGABIT THERNET ECHNOLOGIE ........... 4 WITCHING ECHNOLOGIE ..........5 UNKTIONSMERKMALE AUSPACKEN UND EINRICHTEN ......... 7 ..............7 USPACKEN ..............7 INRICHTEN IDENTIFIZIERUNG DER GEHÄUSEELEMENTE ..9 ..............
-
Seite 16: Kapiteleinteilung
Ü B E R D I E S E S A N D B U C H Dieses Benutzerhandbuch führt Sie durch die Installation Ihres „8-Port 1000BASE-T Gigabit Ethernet Switch“ und erklärt Ihnen, wie Sie diesen an Ihr Gigabit-Ethernet-Netzwerk anschließen. Kapiteleinteilung Einleitung. -
Seite 17: Einleitung
I N L E I T U N G Dieser Abschnitt beschreibt die Funktionsmerkmale des „8-Port 1000BASE-T Gigabit Ethernet Switch“ gibt Hintergrundinformationen Gigabit Ethernet und zur Switching-Technologie. Gigabit-Ethernet-Technologie Gigabit Ethernet stellt eine Erweiterung des Ethernet nach IEEE 802.3 dar, da es dieselbe Paketstruktur und dasselbe Format verwendet und ebenso das CSMA/CD-Protokoll, Vollduplex, Datenflusskontrolle Managementobjekte... -
Seite 18: Switching-Technologie
der Hauptkomponenten wie z.B. Ihres Backbones und der Server auf Gigabit Ethernet können Sie die Antwortzeiten des Netzwerks verbessern und den Verkehr zwischen Ihren Teilnetzen beträchtlich beschleunigen. Gigabit Ethernet unterstützt Videokonferenzen, komplexen Bildaufbau und ähnliche datenintensive Anwendungen. Datenübertragungen 10-mal schneller erfolgen als bei Fast Ethernet, sind mit Gigabit-Ethernet-Karten ausgerüstete Server ebenso in der Lage, in derselben Zeit 10-mal so viele Operationen durchzuführen. -
Seite 19: Funktionsmerkmale
Übertragungskapazität Netz konkurrieren. Dadurch wird die Belastung eines jeden Segmentes herabgesetzt. Switch fungiert dabei selektive Hochgeschwindigkeitsbridge zwischen einzelnen Segmenten. Der Verkehr vom einen zum nächsten Segment wird automatisch vom Switch weitergeleitet, ohne anderen Segmenten ins Gehege zu kommen. Auf diese Weise lässt sich die gesamte Netzkapazität Vielfaches ausdehnen;... - Seite 20 kontinuierlich zunehmen, seine volle Leistung ausfährt. 8 1000Base-T-Gigabit-Ethernet-Ports Unterstützt Auto-Negotiation für 10/100/1000 Mbit/s und den Duplex-Modus Unterstützt Auto-MDI(X) für jeden Port Unterstützt die Voll- und Halbduplex-Übertragungsmodi für 10 und 100 Mbit/s Unterstützt den Vollduplex-Übertragungsmodus für 1000 Mbit/s ...
-
Seite 21: Auspacken Und Einrichten
U S P A C K E N U N D I N R I C H T E N Dieses Kapitel behandelt das Auspacken des Switches und dessen Einrichtung. Auspacken Öffnen Versandkarton Switches entnehmen Sie vorsichtig die Lieferbestandteile. Der Karton sollte folgende Artikel enthalten: ... - Seite 22 Installieren Sie den Switch an einem Ort, der frei ist starken elektromagnetischen Quellen, Erschütterungen, Staub direkter Sonneneinstrahlung. Lassen links rechts Switch mindestens 10 cm Abstand für ausreichende Belüftung. Schauen Sie nach, ob der Stecker des Netzadapters fest in der Netzbuchse sitzt.
-
Seite 23: Identifizierung Der Gehäuseelemente
D E N T I F I Z I E R U N G D E R E H Ä U S E E L E M E N T E Dieses Kapitel beschreibt die Elemente der Vorder- und Rückseite und die LED-Anzeigen des Switches. Vorderseite Die folgende Abbildung zeigt die Vorderseite des Switches im Detail. -
Seite 24: Technische Daten
Netzbuchse: Stromversorgung erfolgt über einen externen (Wechselstrom-)Netzadapter. Angaben Eingangsspannung finden Sie im Abschnitt „Technische Daten“. 1000Base-T-Ports: Acht Gigabit-Ethernet-Ports – Schnittstellen mit Auto- Negotiation und einer Rate von 10/100/1000 Mbit/s. LED-Anzeigen Die LED-Leuchten am Switch zeigen die Stromversorgung, die Netzwerkverbindung und -aktivität sowie die Raten 1000 Mbit/s und 100 Mbit/s an. - Seite 25 besteht. Diese LED-Anzeigen leuchten gelb, wenn am gewünschten Port eine sichere Verbindung (Link) zu einem Fast-Ethernet-Gerät mit 100 Mbit/s besteht. Wenn die Verbindung nur mit 10 Mbit/s aufgebaut wird, ist die 100/1000-Mbit/s-LED aus.
- Seite 26 E C H N I S C H E A T E N Allgemeines Standards: IEEE 802.3ab – 1000Base-T IEEE 802.3u – 100Base-TX IEEE 802.3 – 10Base-T IEEE 802.3x – Datenflusskontrolle Protokoll: CSMA/CD Datenübertragungsrat Ethernet: 10 Mbit/s (Halbduplex) 20 Mbit/s (Vollduplex) Fast Ethernet: 100 Mbit/s...
- Seite 27 Physikalische Daten und Umweltbedingungen Eingangswerte Gleichstrom: 7,5 V, 1 A Leistungsaufnahme: 7,5 W (max.) Betriebstemperatur: 0 ... 40 °C Lagerungstemperatur: –10 ... +70 °C Luftfeuchtigkeit: 5 ... 95 % rF, nicht kondensierend Abmessungen: 171 × 98 × 29 mm (B × H × T) FCC Klasse B, CE Zertifizierung: Kennzeichnungsklasse B, VCCI...
- Seite 28 Hinweis: Im Falle fehlerhafter Installation und unsachgemäßer Benutzung in einer Wohnanlage kann das Gerät Störungen bei Rundfunk- und anderen elektronischen Geräten verursachen. „Ordnungsgemäße Benutzung“ bedeutet, dass das Gerät, soweit möglich, mit abgeschirmten Verbindungskabeln, Netzwerkprodukte auch mit abgeschirmten Kabeln der Kategorie 5e oder höher betrieben wird bzw. werden. Das Gerät wurde getestet und liegt innerhalb der Grenzwerte für Computerzubehör der Klasse B entsprechend den Anforderungen der Norm EN 55022.
