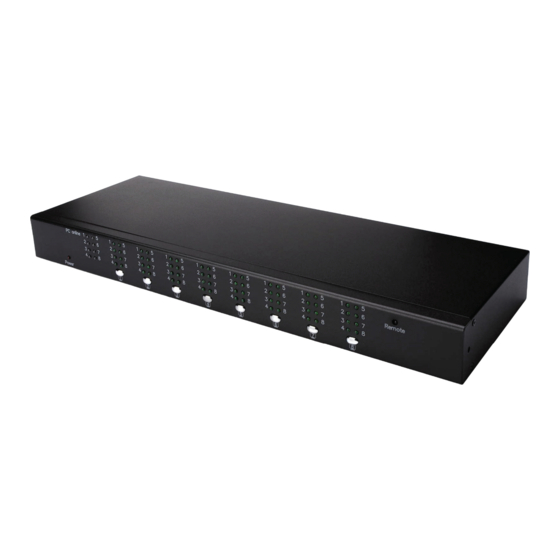

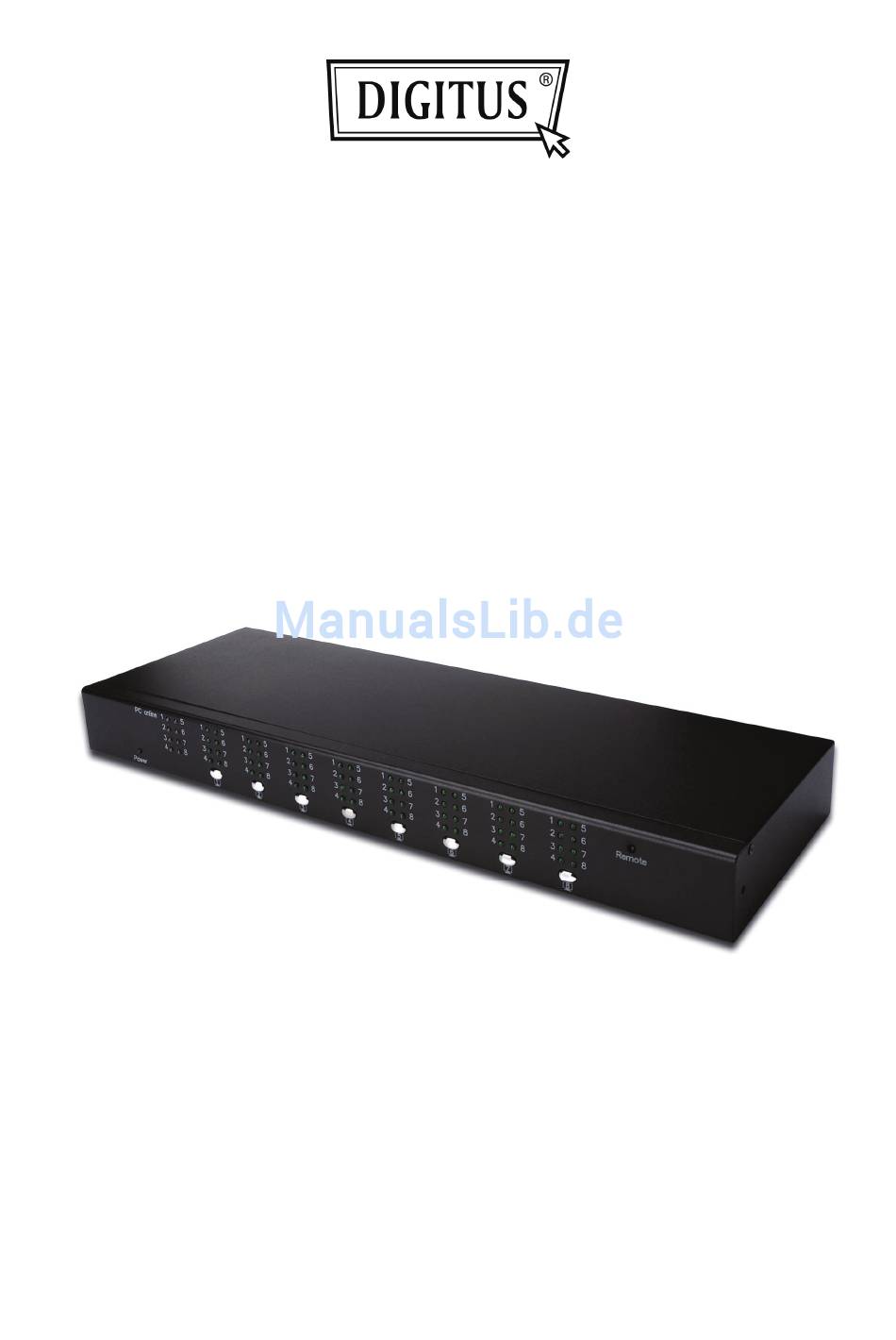

- Seite 1 INTELLIGENTER 8 X 8 VIDEO / AUDIO MATRIX SWITCH Benutzerhandbuch DS-48102...
- Seite 2 1. Einleitung Vielen Dank, dass Sie sich für den Intelligent 8 X 8 Video / Audio Matrix Switch entschieden haben! Wir empfehlen Ihnen, diese Anleitung gründlich zu lesen und zum späteren Nachschlagen aufzubewahren. 1.1 Eigenschaften Der intelligente 8 X 8 Video / Audio Matrix Switch ermöglicht Ihnen die Anzeige von bis zu acht Computer-Videoeingängen auf acht Monitoren oder Projektoren.
-
Seite 3: Spezifikationen
2. Spezifikationen 2.1 Allgemein Technische Daten 8 x 8 Anzahl gesteuerter Computer und Monitore Auswahlmethode Drucktasten oder IR-Fernbedienung Grün für gewählten PC LED-Kontrollleuchten Blau für PC online Video 8 x HDB-15 Buchse PC-Anschlüsse Lautsprecher 8 x Stereo-Lautsprecherbuchse Video 8 x HDB-15 Buchse Konsolenports Lautsprecher 8 x Stereo-Lautsprecherbuchse... -
Seite 4: Anschließen Des Vga-Umschalters
3. Anschließen des VGA-Umschalters 3.1 Systemanforderungen 1. Es werden acht HDB15 Stecker zu Stecker Kabel zum Anschluss Ihrer Monitore oder Projektoren an HDB15 Buchsen benötigt. 2. Es werden acht HDB15 Stecker zu Stecker Kabel zum Anschluss Ihrer Computer an HDB15 Buchsen benötigt. 3.2 Anschlussdiagramme LED indicator (Green): PC(Audio Inputs) LED-Kontrollleuchte (GRÜN): PC (Audio) -
Seite 5: Sicherheitshinweise
VGA port (PC 1-PC 8) and speaker input VGA-Port (PC 1-PC 8) und port 1-8 Lautsprechereingang 1-8 DC 5V Power jack DC 5V Stromanschluss VGA port (Monitor 1-Monitor 8) and VGA-Port (Monitor 1-Monitor 8) und speaker output port 1-8 Lautsprecherausgang 1-8 3.3 Matrix VGA-Umschalter installieren ... -
Seite 6: Bedienung
4. Bedienung 4.1 Drucktasten auf der Frontblende (Monitor): Alle Drucktasten auf der Frontblende entsprechen einer Display-Ausgangsquelle (Monitor oder Projektor). Mit den Drucktasten wählen Sie die Eingangsquellen für Video- und Audiosignal von den angeschlossenen Computern für den entsprechenden Monitor oder Projektor. ... - Seite 7 Zweiter Schritt: (PC ausgewählt) 5 Sekunden Drücken Sie innerhalb von nach dem ersten Schritt zur Auswahl des PC eine der Tasten PC 1~8 auf der Fernbedienung zur Auswahl der Eingangsquelle des Video- und Audiosignal von angeschlossenen Computern; ein Signalton wird zur Bestätigung der Auswahl abgegeben. Hinweis: Führen Sie den zweiten Schritt nicht innerhalb von 5 Sekunden aus, so erfolgt ein Signalton und der Befehl wird gelöscht.
- Seite 8 Haftungsausschluss Die Informationen in diesem Dokument können sich ohne Vorankündigung ändern. Der Hersteller übernimmt keine Garantien (impliziert oder anderweitig) bezüglich Genauigkeit und Vollständigkeit dieses Dokuments und haftet in keinem Fall für entgangenen Gewinn oder sonstige kommerzielle Schäden, einschließlich, aber nicht darauf beschränkt, besondere, zufällige, Folge- oder sonstige Schäden.
