Sicherheit Dieses Gerät wurde getestet und es wurde festgestellt, dass es dem Teil 15 Klasse B FCC Regeln entspricht. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät verursacht keine schädlichen Störungen (2) Dieses Gerät muss alle empfangenen Störungen akzeptieren, u.a. Störun- gen, die einen unerwünschten Betrieb verursachen können.
Internetzugang zu jedem Zimmer in Ihrem Haus hinzu. Sie können HD Filme und Musik streamen, Online Spiele für mehrere Spieler spielen und vieles mehr. Der beste Teil dieses DN-15028 ist mit 4 eingebauten Anschlüssen ausgestattet, so dass bis zu 4 netzwerkfähige Geräte, in der näheren Umgebung, gleichzeitig vernetzt werden können.

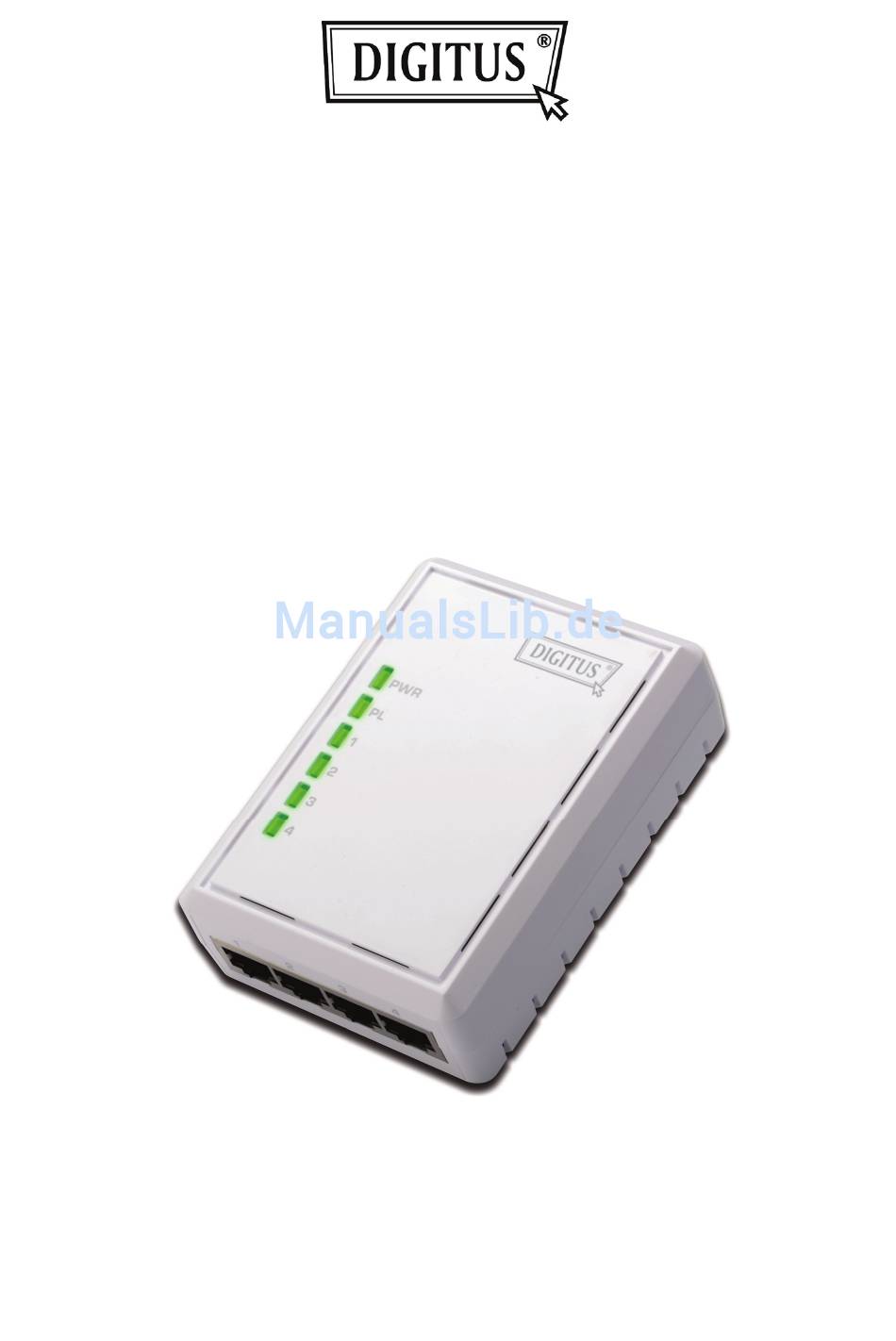

1.3 Gehäusebeschreibung Frontgehäuse Das Frontgehäuse umfasst 3 Arten von Statusleuchten: Ein/Aus, PLC- Verbindung, und Ethernet Verbindung 1 ~ 4. Ein/Aus Verbindungsleuchte Ethernet Verbindungsleuchte Statusleuchten Ein/Aus Ein: Diese HomePlug Ethernet-Brücke ist an die Stromversorgung angeschlossen Aus: Das Gerät ist ausgeschaltet...
PLC Verbindung Die PLC (Stromleitung) Verbindungsleuchte zeigt die Gesamtgeschwindigkeit Ihres Netzwerks in 3 Farben an: Rot: Minimaler Anschluss zeigt ein schwaches Signal und langsame Netzwerkgeschwindigkeit an: weniger als 50Mbps Orange: Normales Signal bei Standard-Netzwerkgeschwindigkeit: 50-100Mbps Grün: Ausgezeichnetes Signal mit optimaler Netzwerkgeschwindigkeit: 100Mbps+ Aus: Keine Aktivität.
Linkes Gehäuse und Tasten Das linke Gehäuse ist mit einer vertieften Rückstelltaste und einer Sicherheits- taste ausgestattet. Rückstelltaste Sicherheitstaste Sicherheit Diese Taste wurde konzipiert, um eine individuelle HomePlug AV Netzwerk Gruppe in einer Umgebung mit mehreren Knoten zu erzeugen. Weitere Einzelheiten finden Sie im optionalen Abschnitt Individuelle HomePlug AV Netzwerkeinrichtung unten.
1.4 Erste Einrichtung HomePlug ist ein Plug and Play Gerät; der Anwender kann dieses mit der Plug and Play Funktion anschließen, ohne irgendwelche komplizierten Konfigurationen und Einstellungen vornehmen zu müssen. Sie können die HomePlug AV Ethernet-Brücke verwenden, um netzwerkfähige Geräte, wie Computer und Spielkonsolen direkt aneinander anzuschließen.
2 Individuelle HomePlug AV Netzwerkeinrichtung (Optional) Alle HomePlug AV Ethernet-Brücken werden mit einem Standardsicherheits- schlüssel geliefert, so dass sich diese automatisch mit allen anderen HomePlug AV Ethernet-Brücken verbinden, die dieselben elektrischen Leitun- gen mit ihnen teilen. Wenn es andere HomePlug AV Ethernet-Brücken in dem Gebäude gibt (wie z.B.
2.1 Ein neues individuelles HomePlug AV Netzwerk (Netzwerk AB) erstellen Netzwerk AB Adapter Adapter Zwei nicht verbundene Brücken (Brücke A und Brücke B) bilden ein neues Netzwerk----Netzwerk AB Die Vorgehensweise ist wie folgt: 1. Drücken und halten Sie die Sicherheitstaste an Brücke A für 10 Sekunden. Lassen Sie diese los, wenn die Ein/Aus Leuchte blinkt.
2.2 Brücke C zu einem bestehenden Netzwerk AB (Netzwerk ABC) hinzufügen Netzwerk ABC Adapter Adapter Adapter Eine nicht verbundene Brücke C wird zu einem bestehenden Netzwerk AB hinzugefügt. Die Vorgehensweise ist wie folgt: 1. Drücken und halten Sie die Sicherheitstaste an Brücke C für 10 Sekunden. Lassen Sie diese los, wenn die Ein/Aus Leuchte blinkt.
2.3 Brücke B von dem Brücke A & C Netzwerk entfernen und mit Brücke D & E (Netzwerk BDE) verbinden Entfernen Sie Adapter B vom Netzwerk Hinzufügen von Adapter B zu Netzwerk DE Adapter Adapter Adapter Adapter Adapter Die Vorgehensweise ist wie folgt: 1.
3 Fehlerbehebung und Haftungsausschluss Wenn Kommunikationsschwierigkeiten zwischen Ihren HomePlug AV Ethernet-Brücken auftreten, prüfen Sie bitte Folgendes: Versuchen Sie das Gerät zurückzusetzen, indem Sie es 10 Sekunden lang von der Wandsteckdose trennen und wieder einstecken. Nehmen Sie eine Nadel und halten Sie die Rückstelltaste 2 Sekunden lang an jedem Gerät gedrückt, um zu versuchen, dieses wieder anzuschließen.
Haftungsausschluss: Dieses Produkt wurde entwickelt, um direkt an Wandsteckdosen angeschlossen zu werden, wie im Diagramm dargestellt. Jede andere Verwendung kann die Funktion des Produktes behindern 4 Spezifikation Hauptchipsatz Qualcomm Atheros AR7400 Computer Schnittstelle IEEE802.3 ; IEEE802.3u ; IEEE802.3ab ; IEEE1901/HomePlug AV Daten PHY Rate Bis zu 500Mbps Standards...
Seite 15
Feuchte 10% bis 90% maximal (nicht kondensierend) Stromeingang 100 ~ 240V bei 50/60Hz intern Gehäuse Plastik (105mm x 76mm x 33mm) Statusleuchten Ein/Aus: Ein/Aus PLC (Stromleitung) Verbindung: Rot/Orange/Grün/Aus Ethernetverbindung (Anschluss 1 bis 4): Leuchtend/Blinkend/Aus Zertifizierungen HomePlug AV Stromleitungszertifizierung IEEE1901 FCC Klasse B / CE Markierung...
