Inhaltszusammenfassung für Digitus DS-15202-1

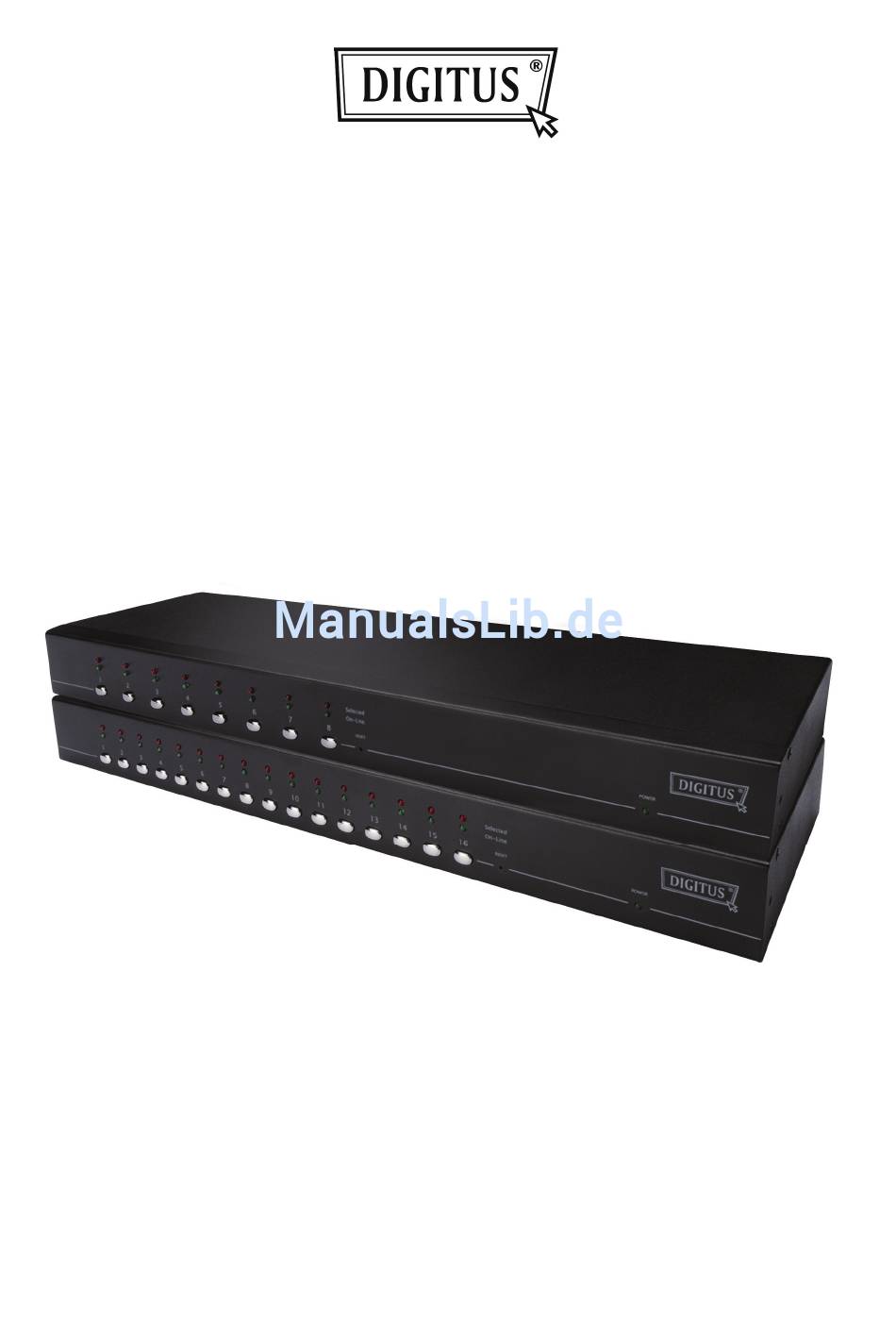

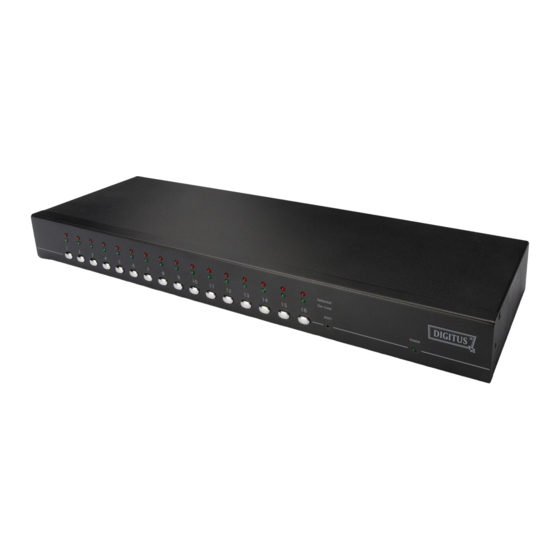

- Seite 1 CAT.5 IP COMBO-KVM SWITCH 8-PORT/16-PORT Kurzanleitung zur Installation DS-15202-1 / DS-16202-1...
-
Seite 2: Systemanforderungen
1. Systemanforderungen Hardware Lokale Hostseite: Jeder Computer oder Server muss mit folgenden Geräten ausgestattet werden VGA, SVGA oder Multisync-Karte USB-Anschluss oder 6-poliger PS/2-auf-USB-Adapter für Keyboard und Maus Lokale Konsolen-Seite: VGA, SVGA, Multisync-Monitor mit entsprechend hoher Auflösung PS/2 und/oder USB-Tastatur/Maus ... - Seite 3 2.1.4. Wenn Ihre Computer unter Windows 98 arbeiten, schließen Sie bitte den KVM-Switch an die Computer per PS/2 Ports an, da Windows 98 die Installation zum ersten Mal durch USB-HID-Installationstreiber nicht unterstützt. 2.1.5. Einige alte Computer müssen USB-Einstellung im BIOS im Voraus aktivieren, um die USB-Schnittstellenarbeit auszuführen.
- Seite 4 Abbildung: Konsolenanschluss 2.1.10. Systemanschluss: Bitte verwenden Sie das Custom Combo CAT5-Kabel zur Verbindungsaufnahme Ihrer Computer. Bitte beachten Sie die unten angezeigten Abbildungen und Anweisungen zum Systemanschluss. Hinweis: Bitte wenden Sie sich an Ihren Fachhändler, um den Custom Combo 4-in-1-CAT5-Dongle (DS-19202) zu erwerben, wenn Sie ihn benötigen.
- Seite 5 Sie können an die Computer über drei unten CAT5 8-PORT/16-PORT IP-KVM gezeigten Methoden anschließen: Schließen Sie USB, PS/2 (Tastatur/Maus) und VGA Anschlüsse an die Computer an. Wir empfehlen den Benutzern, die Computer auf diese Weise anzuschließen. Abbildung: USB und PS/2 (Tastatur und Maus) und VGA angeschlossen Schließen Sie nur die PS/2 (Tastatur/Maus) und VGA-Anschlüsse an die Computer an.
- Seite 6 C. Schließen Sie nur die USB- und VGA-Anschlüsse an die Computer Abbildung: USB- und VGA-Video angeschlossen 2.2. Kaskaden-Verkettung CAT5 Combo Free 8-Port und 16-Port KVM Switch unterstützt 3-stufige Kaskaden; steuert bis zu 8/64/512 PCs (für nur 8-Port) und 16/256/4096 PCs (für nur 16-Port) von einer einzigen Konsole ; kaskadierte Verbindungsgeräte benötigen keine spezielle Konfiguration.
- Seite 7 Bitte schalten Sie vor dem Beginn der Installation von KVM-Switch alle Computer und Geräte aus. Verwenden Sieden kundenspezifischen Combo 4-in-1 CAT5 Dongle (DS-19202) (Siehe ), um einen oder mehr Slave-KVM Abbildung S.4 Switch-Switches an einen der PC-Ports vom Master-KVM-Switch anzuschließen. Die Verbindung zwischen den kaskadierten KVM muss über eine PS/2-Verbindung hergestellt werden.
- Seite 8 Hot-Plug und Hot-Swap Combo Free 8-Port und 16-Port KVM-Switch unterstützen die Hot-plug- und Hot-swap-Funktion. Abbildung: Kaskaden-Verkettung Aktualisierbarer Firmware-Download-Stecker Die Mini-USB-Buchse auf der Rückseite des KVM ist für die Firmware-Aktualisierungsfunktion. Um die KVM-Firmware zu aktualisieren, kontaktieren Sie bitte Ihren Händler.
- Seite 9 2.3. Einbau im Montagerack Abbildung: Einbau im Montagerack zeigt Ihnen, wie Sie die Montageklammern an das Abbildung 11 KVM-Switch-Gerät für ein Standard-19-Zoll-Montagerack anbringen. 1. Schrauben Sie die Montageklammern an die Seiten des Geräts. KVM-Switches 2. Installieren Sie das Gerät im Rack. KVM-Switches...
- Seite 10 3. Hot-Key-Betrieb 3.1. Aufruf des OSD-Menüs Drücken Sie zweimal < Scroll Lock> und <Enter>, dann wird das OSD “Main Menu” auf dem Monitor angezeigt. Alle KVM-Parameter können im OSD-Modus eingestellt werden. Sie können im OSD-Menü auch einige KVM-Funktionen ausführen. <Scroll Lock> → <Scroll Lock> → <Enter> 3.2.
- Seite 11 Hinweis: Sie können Computer auch über das OSD-Menü auswählen. Ziehen Sie die Anzeigeleiste auf den umzuschaltenden Kanal durch Verwendung von<arrow key>, <Page Up> oder <Page Down>, dann drücken Sie <Enter> , um den angeschlossenen Computer auszuwählen. 3.2.2. Start der Auto-Scan-Funktion <Scroll Lock>...
- Seite 12 KVM-Frontseite zur Auswahl des aktiven Ports können Sie auch die Auto-Scan-Funktion stoppen. 3.3. Aufruf der Videomenü-Einstellung Drücken Sie zweimal < Scroll Lock>, dann <C> und <Enter>, dann wird die OSD “Videoeinstellung” auf dem Bildschirm angezeigt. Sie können die Videoqualität für aktuell aktiven Kanal in der ersten Schicht einstellen. <Scroll Lock>...
- Seite 13 4. Erstkonfiguration 4,1. Überprüfen Sie, ob Ihr Konfigurationscomputer mit dem gleichen LAN oder Subnetz wieCAT5 8-PORT/16-PORT IP-KVM verbunden ist. 4,2. Legen Sie die mitgelieferte CD in das CD-Laufwerk ein. Wenn der CD-Inhalt angezeigt wird, klicken Sie auf dem PSetup_1.1.0.exe Symbol, um das Programm zu starten.
-
Seite 14: Fcc-Hinweis
FCC-Hinweis Dieses Gerät wurde getestet und entspricht den Beschränkungen für ein Digitalgerät der Klasse B entsprechend Abschnitt 15 der FCC Bestimmungen. Diese Beschränkungen dienen einem angemessenen Schutz von nachteiligen Störungen, sofern das Gerät in einer handelsüblichen Umgebung betrieben wird. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Interferenzen in einer Wohnumgebung gewährleisten.
