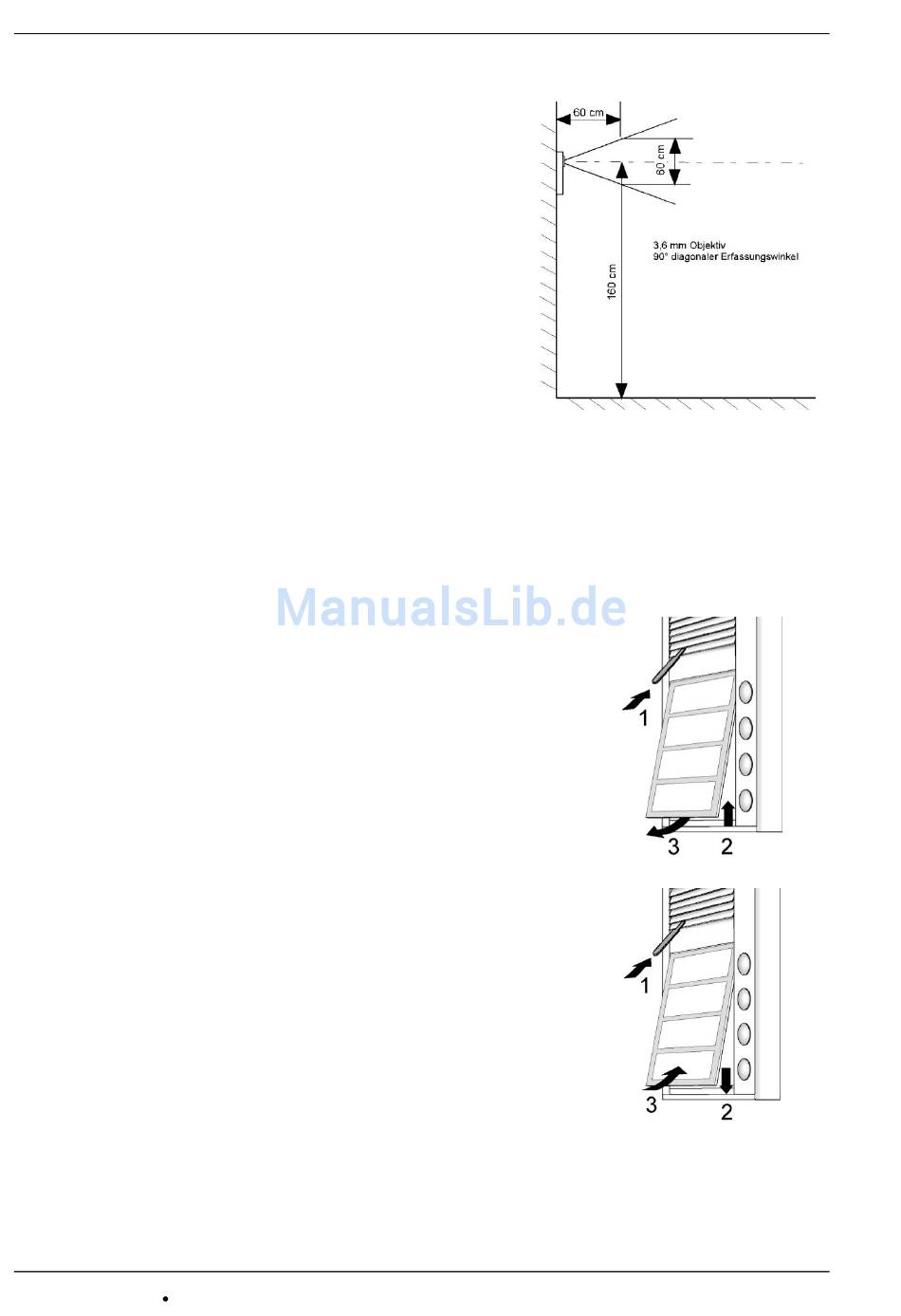

Montagehöhe
Die Montagehöhe der Video-Außenstation ist unter Be-
rücksichtigung des Erfassungsbereiches der Kamera zu
wählen (siehe Abbildung). Personen mit durchschnittli-
cher Körpergröße werden bei einer Montagehöhe von
160 cm über dem Boden optimal erfasst.
Das win:clip™-System
Das Gerät ist mit dem win:clip-System ausgestattet, das ein Öffnen und Verschließen oh-
ne Schrauben ermöglicht.
Gehäuse öffnen
1. Schieben Sie den beiliegenden win:clip™-Schlüssel in die
kleine Öffnung in der Frontblende.
Drücken Sie den Schlüssel bis zum Anschlag in die Öff-
nung und halten Sie ihn in dieser Position.
2. Schieben Sie das Namensschildglas leicht nach oben, bis
es herausspringt.
3. Nehmen Sie das Glas vorsichtig heraus und
ziehen Sie den Stecker der Namensschildbeleuchtung ab.
4. Entfernen Sie den win:clip™-Schlüssel.
Gehäuse schließen
1. Stecken Sie den Anschluss-Stecker der Namensschildbe-
leuchtung auf (siehe Montieren und anschließen, S. 13).
2. Schieben Sie den beiliegenden win:clip™-Schlüssel in die
kleine Öffnung auf der Frontblende.
Drücken Sie den Schlüssel bis zum Anschlag in die Öff-
nung und halten Sie ihn in dieser Position.
3. Schieben Sie das Namensschildglas unter die Frontblende.
4. Drücken Sie das Namensschildglas an das Gerät heran
und schieben es leicht nach unten, bis es einrastet.
5. Entfernen Sie den win:clip™-Schlüssel.
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88
FAX: 0 41 94/ 9 88 129
Mail: hotline@tcsag.de
12
Technische Änderungen vorbehalten.
PI_PVC13x0-0010.doc 1 A
05/2013
