Montieren und anschließen

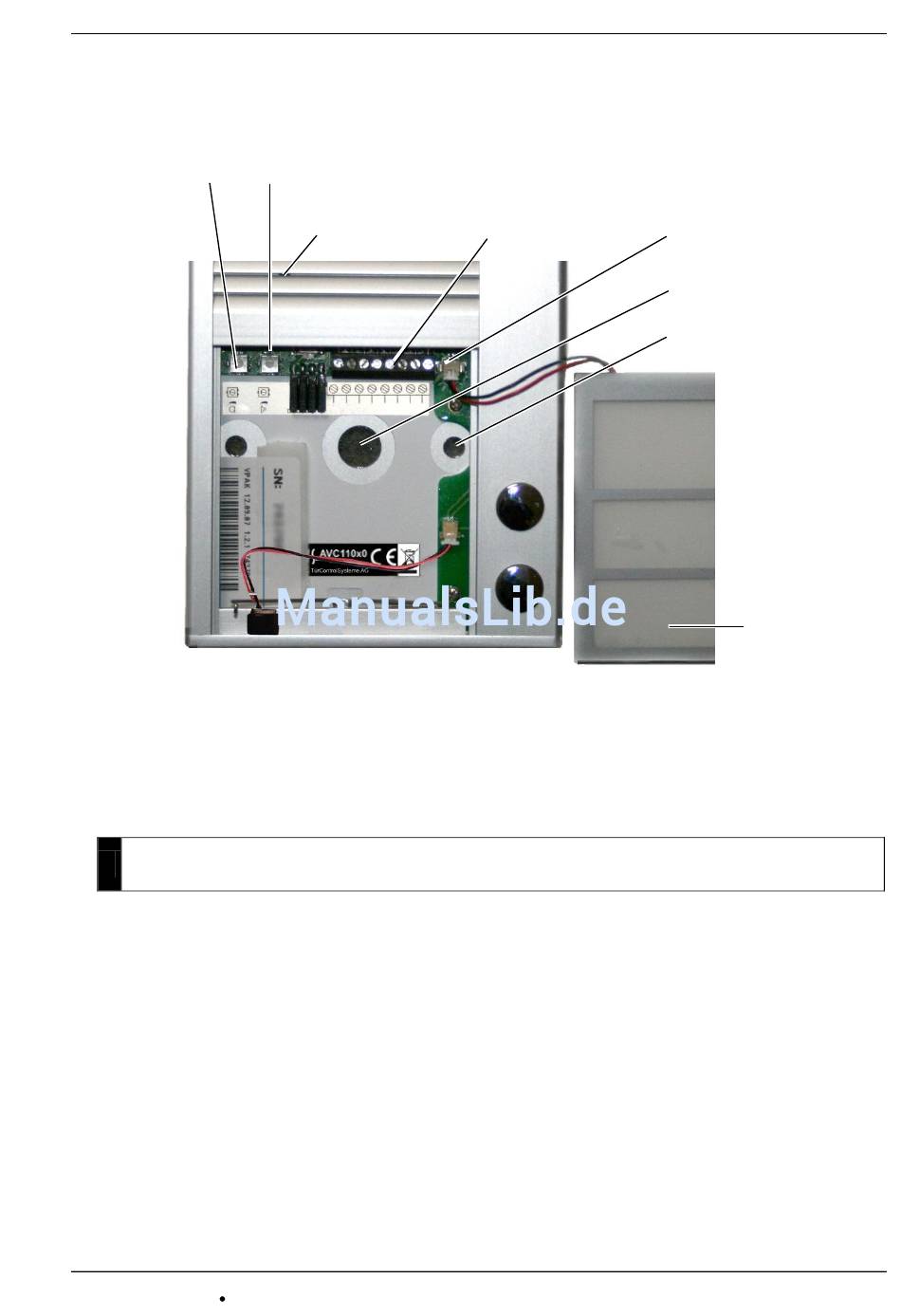

Montagübersicht AVC, Namensschildglas herausgenommen
Lautstärkeregler
Lautstärkeregler
Lautsprecher
Mikrofon
1. Öffnen Sie die Außenstation (siehe Das win:clip™-System).
2. Durchstoßen Sie vorsichtig die Schaumstoffabdeckung auf der Geräterückseite
3. Führen Sie die Leitungen durch die Kabeldurchführung ein.
4. Montieren Sie die Außenstation an den beiden Befestigungsbohrungen mit geeigneten
Schrauben an der Wand.
Achten Sie darauf, dass die Leitungen nicht unter den Abstandhaltern auf der
!
Rückseite des Gerätes eingeklemmt werden.
5. Minimieren Sie die Länge der Leitungen, um die Leitungen problemlos unterbringen zu
können und die Leitungen beim der Video-Außenstation nicht einzuklemmen.
6. Schließen Sie die Leitungen gemäß Beschriftung auf dem Typenschild an.
7. Achten Sie darauf, dass sich kein unisolierter oder nicht angeschlossener Draht (z. B.
Kabelschirm) im Kabelraum befindet, weil dadurch ein Kurzschluss verursacht werden
könnte.
