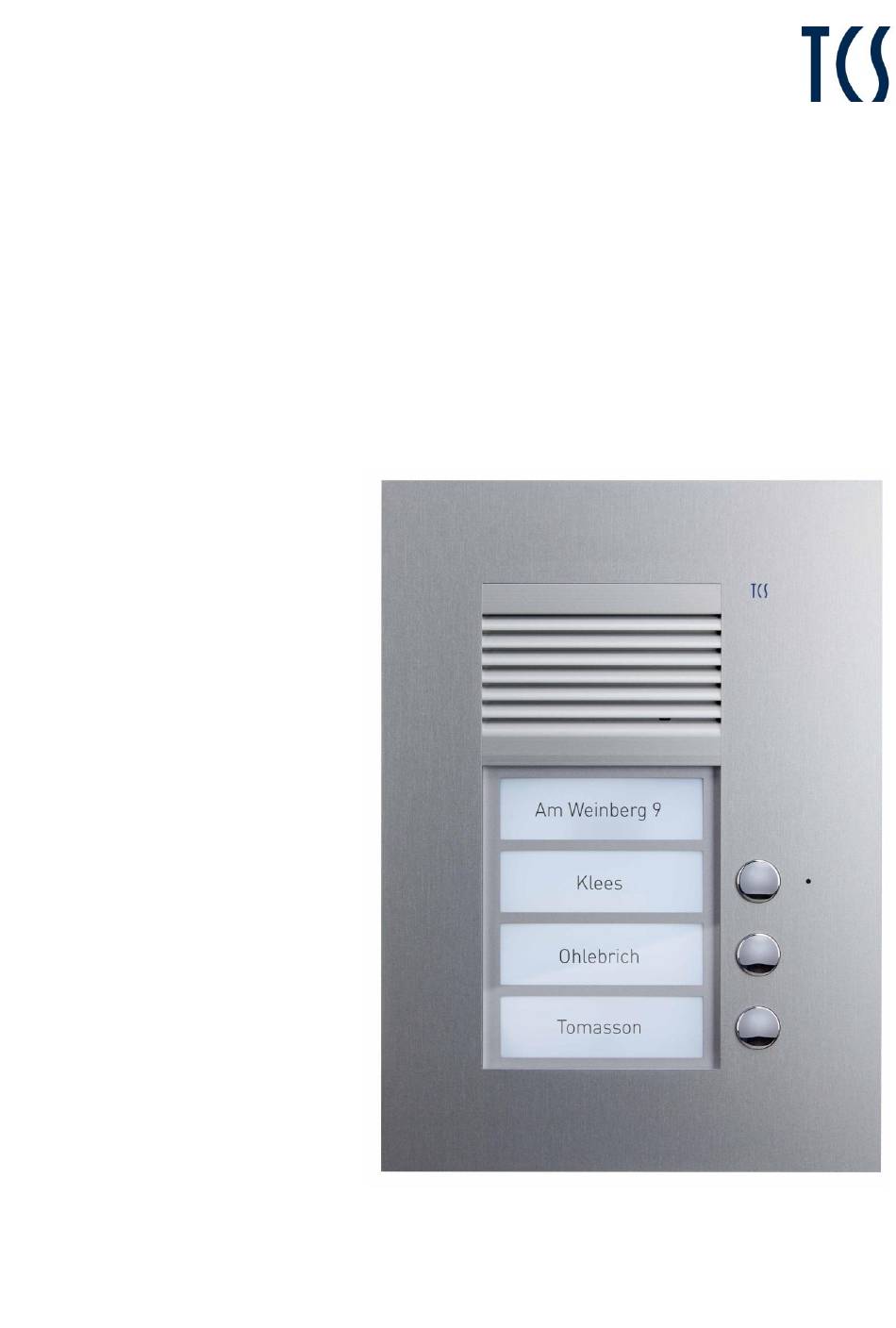

- Seite 1 Produktinformation Außenstationsserie zur Unterputzmontage PUK01/1 bis PUK30/3...
-
Seite 2: Inhaltsverzeichnis
Programmieren einer zweiten Innenstation auf eine Klingeltaste ................12 Lautstärke von Mikrofon und Lautsprecher einstellen ....................13 Konfigurationsmöglichkeiten ..................13 Programmieren mit dem Servicegerät TCSK ......................14 Namensschild beschriften ..................14 TCS-Beschriftungsservice ..................14 Reparatur ........................15 EEPROM-Speicher austauschen ..........................15 Reinigung ........................15 Konformität ......................... 15 Entsorgungshinweise .................... -
Seite 3: Lieferumfang
Lieferumfang 1 x PUK (inkl. UP-Kasten) 1 x win:clip -Schlüssel 1 x Schraubendreher mit Rundgriff Anschlussklemme 5-polig Namensschilder, leer und mit Lichtsymbol Innensechskant-Schrauben (zur Befestigung des Gerätes im UP-Kastens, 2 je Tastenreihe) Produktinformation Programmiertabelle Einleitung Hinweise zur Produktinformation Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte. Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. -
Seite 4: Sicherheitshinweise
Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss von 230 V Wechselspannung die Sicherheitsanforderungen nach DIN VDE 0100. Beachten Sie bei der Installation von TCS:BUS-Anlagen sind die allgemeinen Sicherheitsbe- stimmungen für Fernmeldeanlagen nach VDE 0800. Unter anderem: Getrennte Führung von Starkstrom- und Schwachstromleitungen, ... -
Seite 5: Kurzbeschreibung
Kurzbeschreibung für bis zu 30 Wohneinheiten win:clip™-Prinzip Namensfeldgröße: H von 19 mm bis 53 mm x B 62 mm Infofeldgröße: H von 19 mm bis 37 mm x B 62 mm Metallklingelknöpfe mit vergoldeten, wartungsfreien Kontakten ... -
Seite 6: Geräteübersicht
Geräteübersicht Abb. 1: PUK01/1 ohne Namensschildglas Frontblende Kondenswasserablauf Öffnung für win:clip™-Schlüssel Frontplatte Befestigungsbohrung 1 Streufolie Anschluss Servicegerät Lautstärkeregler Lautsprecher Klingeltaste Lautstärkeregler Mikrofon Mikrofon EEPROM Befestigungsbohrung 2: unter der Streufolie Lautsprecher... -
Seite 7: Montage Und Installation
Montage und Installation Unterputzkasten montieren Zur Montage in einer Hohlwand nutzen Sie bitte das Hohlwandmontageset für UP-Kästen ZAU4001-0002, siehe Ersatzteile, Zubehör, S. 16. ► Führen Sie die Anschlussleitung durch die Kabeldurchführung im Unterputzkasten ein. und befestigen Sie ihn mit geeigneten Schrauben in der Wand. ►... -
Seite 8: Leitungen Anschließen
Verwenden Sie den mitgelieferten kleinen Schraubendreher zum Anschließen der Leitungen. Die 5-polige Schraubklemme zur Verbindung der Außenstation mit dem TCS:BUS ist aufsteckenbar. ► Schließen Sie den TCS:BUS an a, b und P an. ► Schließen Sie ein Türöffner-Relais FAA1100-0600 an die Klemmen R und P an, wenn vorhanden. -
Seite 9: Inbetriebnahme
Abb. 6: Schaltungsbeispiel 2-Drahtsonderbetrieb Weitere Informationen finden Sie im TCS Systemhandbuch. Dieses steht im Downloadbereich unter www.tcsag.de zur Verfügung. Anlage mit mehreren Außenstationen Für den Betrieb von mehr als 20 Innenstationen bei 2-Draht-Sonderbetrieb oder immer wenn mehrere Sprechwege benötigt werden in der TCS:BUS-Anlage ist ein/sind Außenstationskoppler (SK10 oder FBC2000) erforderlich. -
Seite 10: Klingeltaste Manuell Programmieren
Voraussetzungen für die Programmierung: ► Stellen Sie fest, ob der Zugang zur Innenstation in der Wohnung gewährleistet ist. ► Prüfen Sie, ob die Innenstation am TCS:BUS angeschlossen ist. ► Schalten Sie die Netzspannung ein. Die Betriebs-LED am Versorgungs- und Steuergerät leuchtet. - Seite 11 3a Programmieren mittels Sprechverbindung oder Stellen Sie eine Sprech- Drücken Sie kurz die Ein Rufton ertönt an der Außen- Beenden Sie die und Innenstation. verbindung zur Außensta- zu programmierende Sprechverbindung. siehe S. 13. tion her. Klingeltaste. 3b alternativ: Mittels Etagentaster (Innenstation ist nicht zugänglich) Drücken Sie den Etagen- Drücken Sie kurz die Ein Rufton ertönt an der...
-
Seite 12: Programmieren Einer Zweiten Innenstation Auf Eine Klingeltaste
Programmieren einer zweiten Innenstation auf eine Klingeltaste Sollen 2 Innenstationen durch Drücken einer Klingeltaste gerufen werden, kann dieser Klingeltaste zu- sätzlich die Seriennummer der zweiten Innenstation zugeordnet werden. Alternativ: Parallelzuordnung Sollen mehr als 2 Innenstationen mit einer Klingeltaste gerufen werden oder sollen z. B. Klingeltaste und Etagentaster die glei- che Funktion haben, kann nur die Funktion Parallelzuordnung verwendet werden. -
Seite 13: Lautstärke Von Mikrofon Und Lautsprecher Einstellen
Versorgungs- und Steuergerät: Programmiermodus der Anlage ausschalten Drücken Sie kurz die Der Programmiermodus der Anlage ist aus- Die LED leuchtet. RUN/PROG-Taste. geschaltet. Anmerkungen: a) Drücken Sie die RUN/PROG-Taste nicht länger als 5 s. Andernfalls aktivieren Sie die Lichtschaltfunktion an der Außen- station. -
Seite 14: Programmieren Mit Dem Servicegerät Tcsk
► Tragen Sie die gewünschte Beschriftung in die Namensschildvorlage ein. ► Drucken Sie die Beschriftungsvorlagen mit einem Laserdrucker auf einer Laserfilmfolie aus. Bestellung der Laserfilmfolie ist direkt bei TCS möglich, siehe Ersatzteile, Zubehör, S. 16. ► Schneiden Sie die Namensschilder an den gestrichelten Linien aus. -
Seite 15: Reparatur
Reparatur EEPROM-Speicher austauschen Alle programmierten Daten (Seriennummern der zugeordneten Innenstationen und weitere Parameter) werden im EEPROM gespeichert. Jede Reihe der Außenstation PUK enthält einen EEPROM. Müssen Sie die Außenstation auswechseln, können Sie die EEPROM-Platine(n) aus der programmier- ten Außenstation entnehmen und in die neue, baugleiche Außenstation einsetzen. ACHTUNG! Funktions- und Datenverlust EEPROM immer im spannungslosen Zustand entfernen und aufstecken! ►... -
Seite 16: Entsorgungshinweise
Kunststoff. Gewährleistung Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188. Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog. Ersatzteile, Zubehör Ersatzteile: Siehe aktuellen Produktkatalog, www.tcsag.de.
