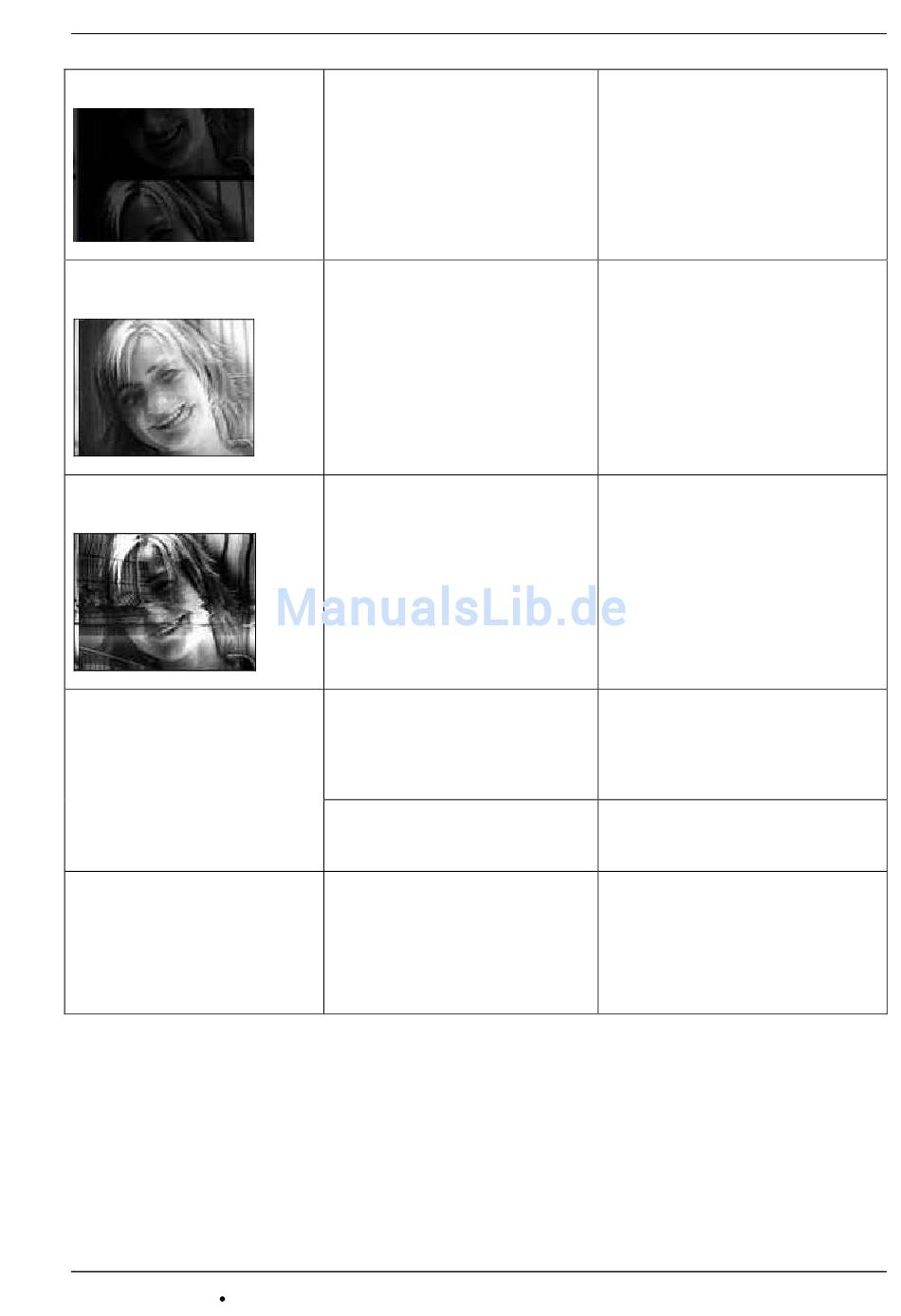

Das Bild „läuft".
Mehrfach erscheinende Kontu-
ren
Konturen eines zweiten Bildes
sind zu sehen.
Kein Bild.
Beim Betätigen der Bildtaste
erfolgt keine Reaktion.
Das Videobild wird nach einiger
Zeit weiß. Wird die Versor-
gungsspannung der Außensta-
tion ab- und wieder zugeschal-
tet, ist das Signal wieder in
Ordnung. Das Bild wird dann
nach einiger Zeit erneut weiß.
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88
FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de
25
Das Videosignal lässt sich nicht
synchronisieren.
Bildreflexionen, sogenannte
„Geisterbilder" entstehen an offe-
nen Leitungen.
Zwei Videoquellen überlagern
sich.
Es liegt kein Signal an.
Es sind nicht beide Adern des
Video-Busses angeschlossen.
Thermischer Defekt der Außen-
kamera.
Überprüfen Sie, ob alle Adern des
Video-Busses angeschlossen sind.
Der Videostrang ist nicht abge-
schlossen.
Bitte stecken Sie im letzten Gerät
des Stranges den Abschlusswider-
stand.
Entfernen Sie die zweite Videoquel-
le aus dem Strang.
Schließen Sie diese bei Bedarf über
einen Videoumschalter mit dem
bestehenden TCS:BUS zusammen.
Messen Sie die Spannung zwischen
P und b.
Die Spannung beträgt ca. 24 V.
Ist das nicht der Fall, überprüfen Sie
die BUS-Spannungsversorgung.
Bitte überprüfen Sie die korrekte
Verbindung an den Anschluss-
klemmen
Die V1-Ader des Video-Busses hat
einen Schluss auf die P- oder die
b-Ader. Dadurch fließt ein unzuläs-
sig erhöhter Strom.
Bitte die Verkabelung auf Schlüsse
überprüfen.
