05/2013

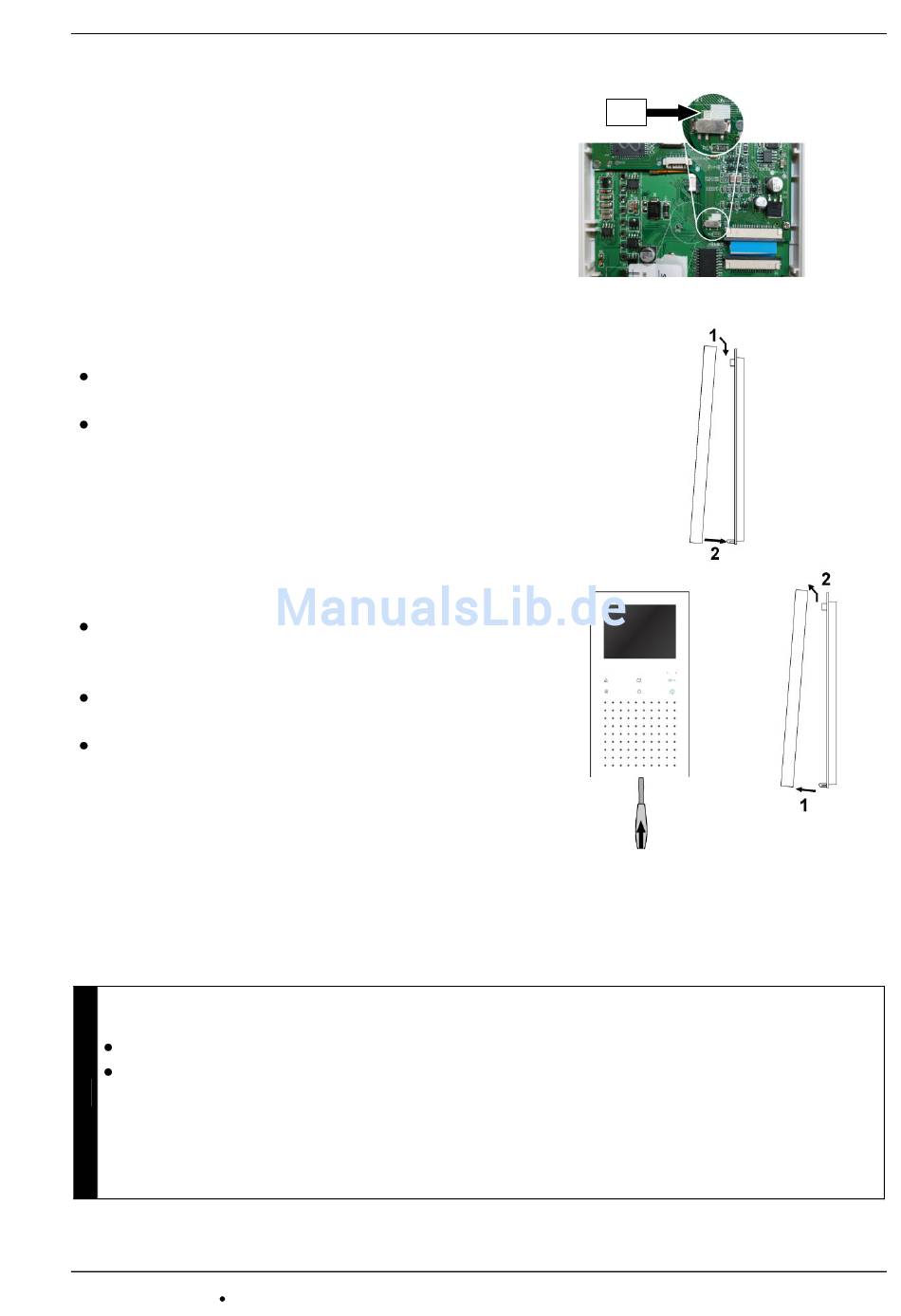

Video-Innenstation: Abschlusswiderstand ein-
richten
Die Video-Innenstation IVX9001-0140 ist werkssei-
tig für den Betrieb am Ende des Stranges eingerich-
tet .
Oberschale aufrasten
Setzen Sie die Oberschale auf die beiden Rast-
nasen an der Unterschale auf (1).
Rasten Sie die Oberschale ein (2).
Gerät öffnen
An der Unterseite des Gerätes befindet sich ein
Entriegelungsmechanismus. Drücken Sie mit ei-
nem Schraubendreher leicht darauf.
Die Oberschale lässt sich jetzt an der Unterseite
abziehen von der Unterschale trennen.
Heben Sie die Oberschale von den beiden obe-
ren Rastnasen ab.
Versorgungs-und Steuergerät
Strang und P-Klemme sind nur kurzschlussfest gegen die b-Ader jedoch nicht gegen
die a-Ader.
A- und P-Ader dürfen beim Anschließen nicht vertauscht werden!
Vermeiden Sie einen Kurzschluss von P- und a-Ader!
!
Es kann sonst beim Einschalten der Netzspannung zur Zerstörung eines Widerstan-
des im Versorgungs- und Steuergerät kommen. Die Folge ist eine sehr geringe Laut-
stärke an der Video-Innenstation.
Der Schaden kann nur durch Ersetzen des Versorgungs- und Steuergerät behoben
werden.
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88
FAX: 0 41 94/ 9 88 129
Mail: hotline@tcsag.de
15
S1
Technische Änderungen vorbehalten.
PI_PVC13x0-0010.doc 1 A
