MONTAGE DER DUSCHE
6

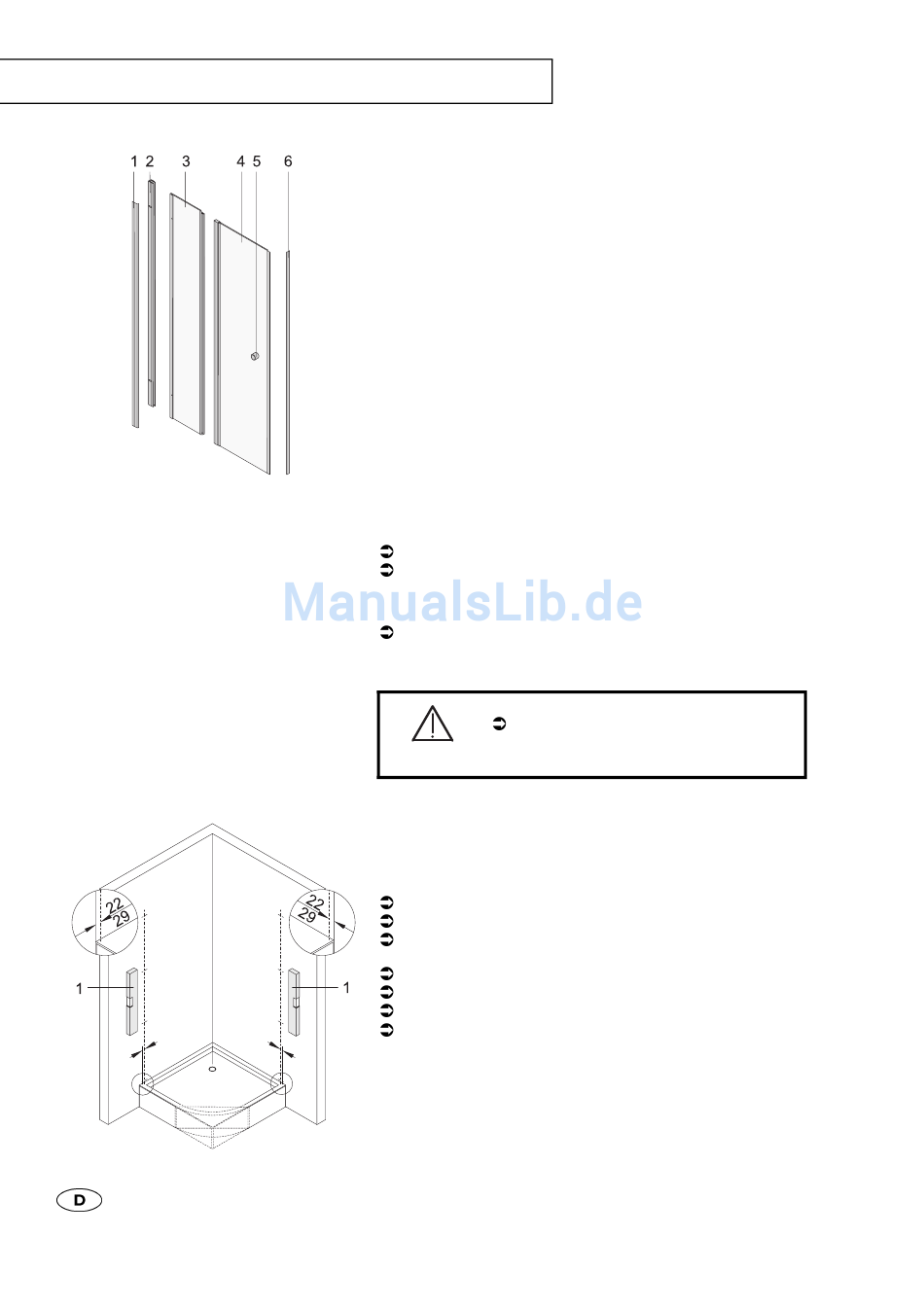

Legende Nische links:
1. Clipsprofil
2. Wandprofil
3. Festteil (mit vormontiertem Drehprofil und Anschlussprofil)
4. Tür (mit vormontiertem Drehprofil)
5. Griff
6. Magnetträgerprofil
Lotrechtigkeit der Duschwanne prüfen
Lotrechtigkeit der Duschwanne wie folgt prüfen:
Höchsten Eckpunkt der Duschwanne ermitteln.
Niedrigsten Eckpunkt der Duschwanne ermitteln.
Wenn die Differenz zwischen höchstem Eckpunkt und niedrigstem Eck-
punkt > 3 mm ist:
Bei der Montage Differenz mit Holzunterlage ausgleichen.
Befestigungslöcher anzeichnen
Verletzungsgefahr und Beschädigungen!
Sicherstellen, dass keine elektrischen Leitungen und/
oder Wasserleitungen im Bereich der Befestigungs-
Warnung
löcher liegen.
Hinweis
Bei der Variante Nische Befestigungslöcher ausschließlich auf der
Anschlagseite anzeichnen und bohren.
Befestigungslöcher wie folgt anzeichnen:
Befestigungslöcher mit längerer Wasserwaage 1 anzeichnen.
Befestigungslöcher 22 mm vom Wannenrand anzeichnen.
Bei vor der Wand stehender Duschwanne, Befestigungslöcher
29 mm vom Wannenrand anzeichnen (gilt nicht für Nische).
Zwischen Wandprofil und Wannenrand 3 mm Holzunterlage legen.
Befestigungslöcher mit Wandprofilen anzeichnen (Langloch aussen).
Holzunterlage entfernen.
Befestigungslöcher ankörnen.
Bild: Varianten Eckeinstieg, Fünfeck, Viertelkreis, Seiteneinstieg und
Nische
