MONTAGE DER DUSCHE
10

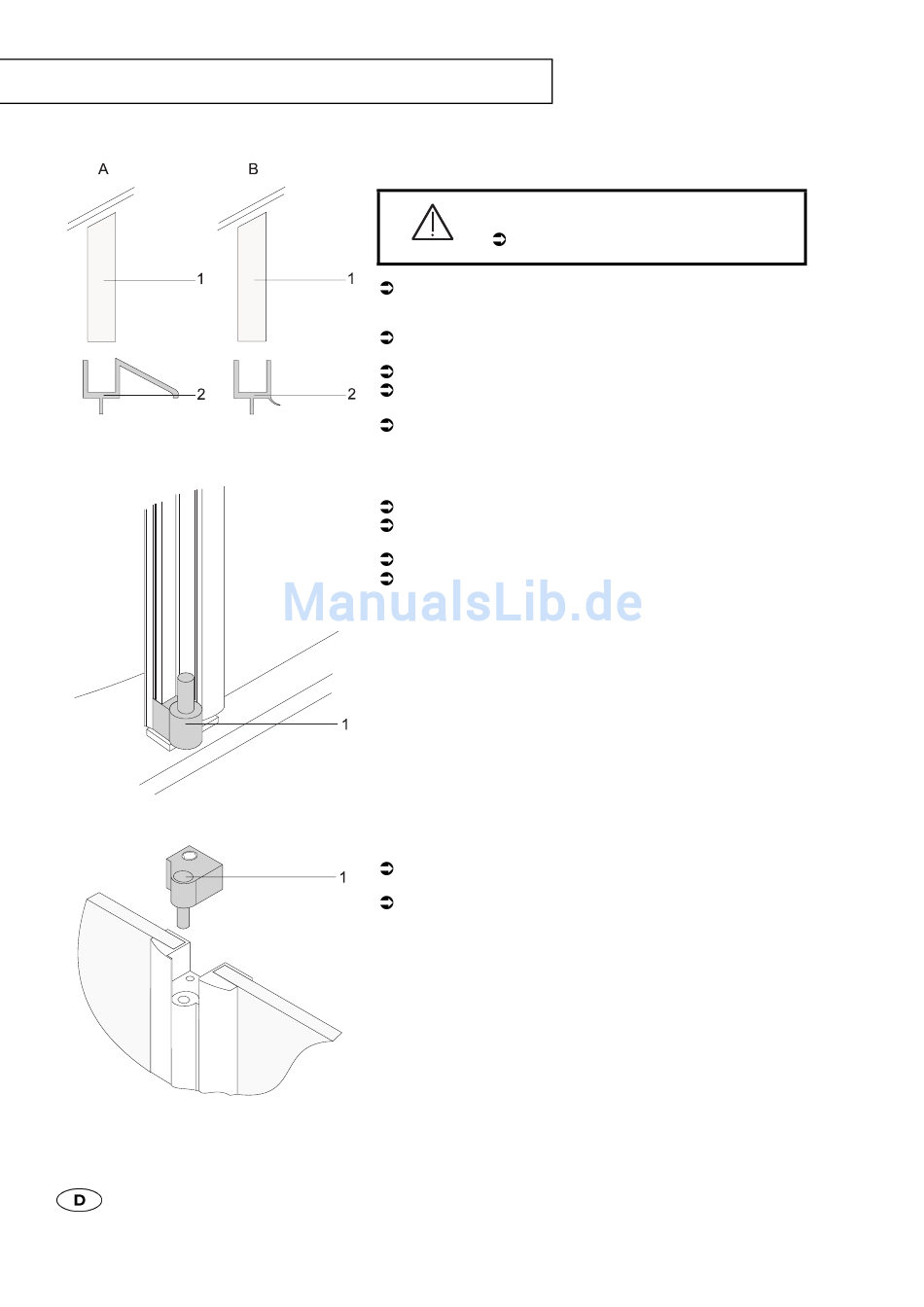

Wasserablaufprofil auf Tür stecken
Quetschen, Brechen oder Verschieben des Wasserab-
laufprofils!
Tür vorsichtig schließen.
Vorsicht
Wasserablaufprofil 2 von unten auf Tür 1 stecken.
A = Eckeinstieg, Seiteneinstieg, Nische
B = Fünfeck, Viertelkreis
Sicherstellen, dass die große Aussparung (16 mm) im Drehprofil der
Tür sich oben befindet.
Sicherstellen, dass die Ablaufkante nach innen zeigt.
Sicherstellen, dass das Wasserablaufprofil 2 an der Magnetleiste
anliegt.
Bei Bedarf Wasserablaufprofil kürzen.
Bild: Schnittdarstellung der Tür
Tür in Lagerblock unten stellen
Leicht vormontierten oberen Lagerblock entfernen.
Mit Ablaufprofil und Magnetleiste vorbereitete Tür in Lagerblock 1
stellen.
Sicherstellen, dass Tür und Seitenteil oben bündig sind.
Bei Bedarf Unterlegringe auf Lagerblock stecken,
Lagerblock oben aufstecken
Sicherstellen, dass die große Aussparung am Drehprofil der Tür sau-
ber ist.
Lagerblock 1 von oben in die große Aussparung stecken.
