Datenverbindung
Für die Steuerung des Gerätes per DMX benötigen Sie eine Datenverbin-
dung. Das Gerät ist mit 3- und 5-poligen XLR-Verbindern für den DMX-
Datenein- und –ausgang ausgestattet.
Die Zahl der Geräte in einer Datenlinie ist durch die Zahl der Kanäle, die
jedes Gerät belegt, begrenzt. Eine DMX Datenlinie stellt 512 DMX Kanäle
zur Verfügung. Für die unabhängige Steuerung der Geräte einer Linie muss
jedem Gerät ein eigener Adressbereich zugewiesen werden. Geräten, die
sich identisch bewegen sollen, kann der selber Adressbereich zugewiesen
werden. Wenn Sie mehr Geräte oder Gerätegruppen unabhängig steuern
wollen, benötigen Sie zusätzliche DMX-Linien.
Tipps zum Aufbau einer zuverlässigen Datenverbindung
Verwenden Sie abgeschirmte twisted-pair- Kabel, die der Norm RS-485
entsprechen. Normale Mikrophonkabel können die Daten über längere
Strecken nicht zuverlässig übertragen. 24 AWG- Leitungen können für
Entfernungen bis zu 300 m verwendet werden. Für größere Distanzen
müssen dickere Leitun-gen und / oder Aufholverstärker eingesetzt werden.
Die XLR-Verbinder sind wie folgt belegt: Pin 1 = Schirm, Pin 2 = Data -
(cold), Pin 3 = Data + (hot). Die Pins 4 und 5 der 5-poligen XLR-Verbinder
werden für zusätzliche Funktionen nach DMX 512-A verwendet. Pin 4 =
Data 2 - (cold), Pin 5 = Data 2 + (hot).

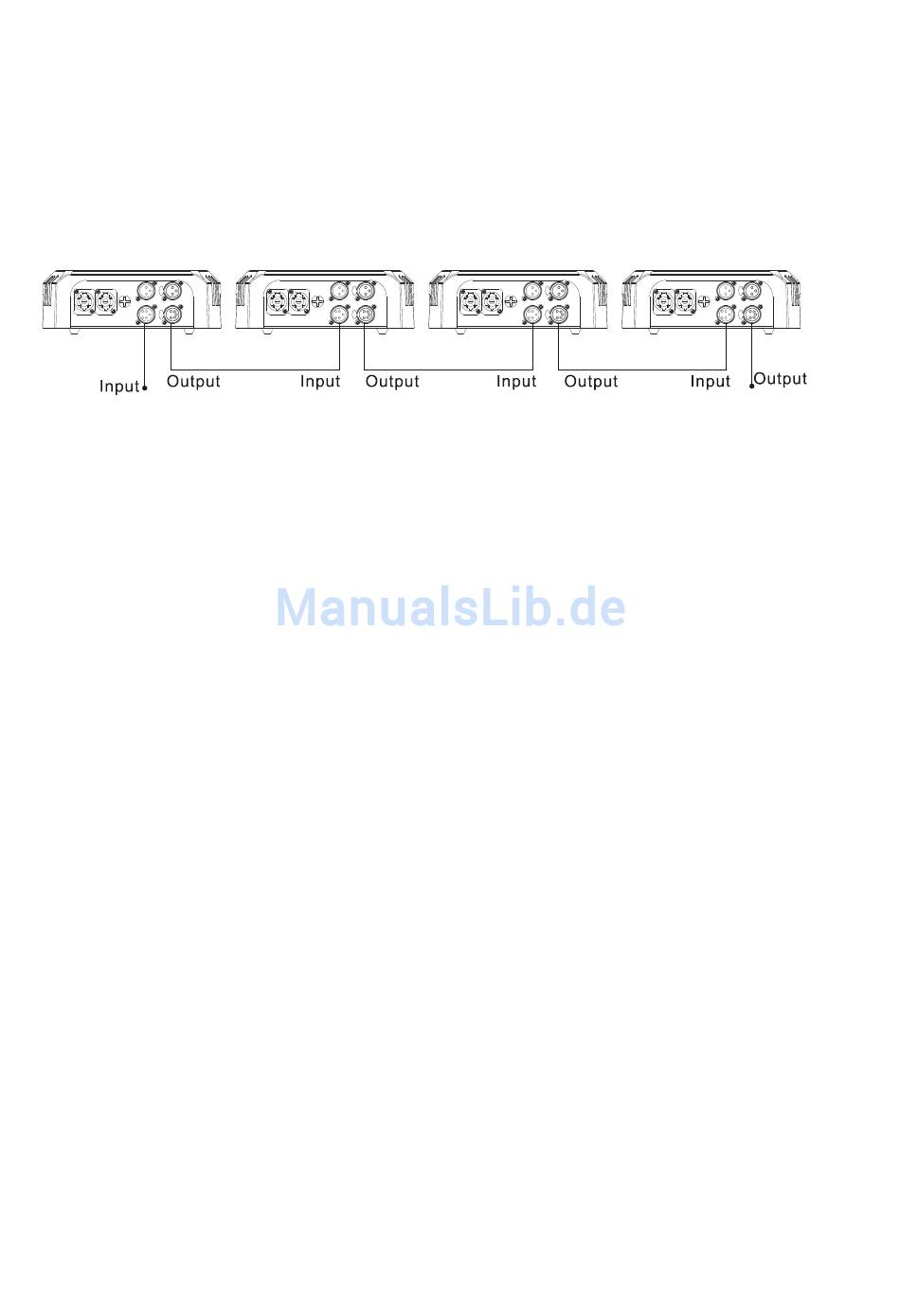

Um eine Datenlinie aufzuteilen, müssen Sie Splitter wie. z.B. den optisch
isolierten RS-485 Splitter / Verstärker von Martin verwenden. Schließen Sie
die Datenkette durch Montage eines Abschlusssteckers am Datenausgang
des letzten Geräts in der Datenkette ab. Der Abschlussstecker, ein
XLR-Stecker mit einem 120 Ohm / 0,25W- Widerstand zwischen den Pins 2
und 3, „saugt" das Signal auf und verhindert so Reflexionen in der
Datenkette. Bei Verwendung eines Splitters muss jeder Zweig der
Datenkette abgeschlossen werden.
16
RUSH MH 2 Wash Bedienungsanleitung
