4

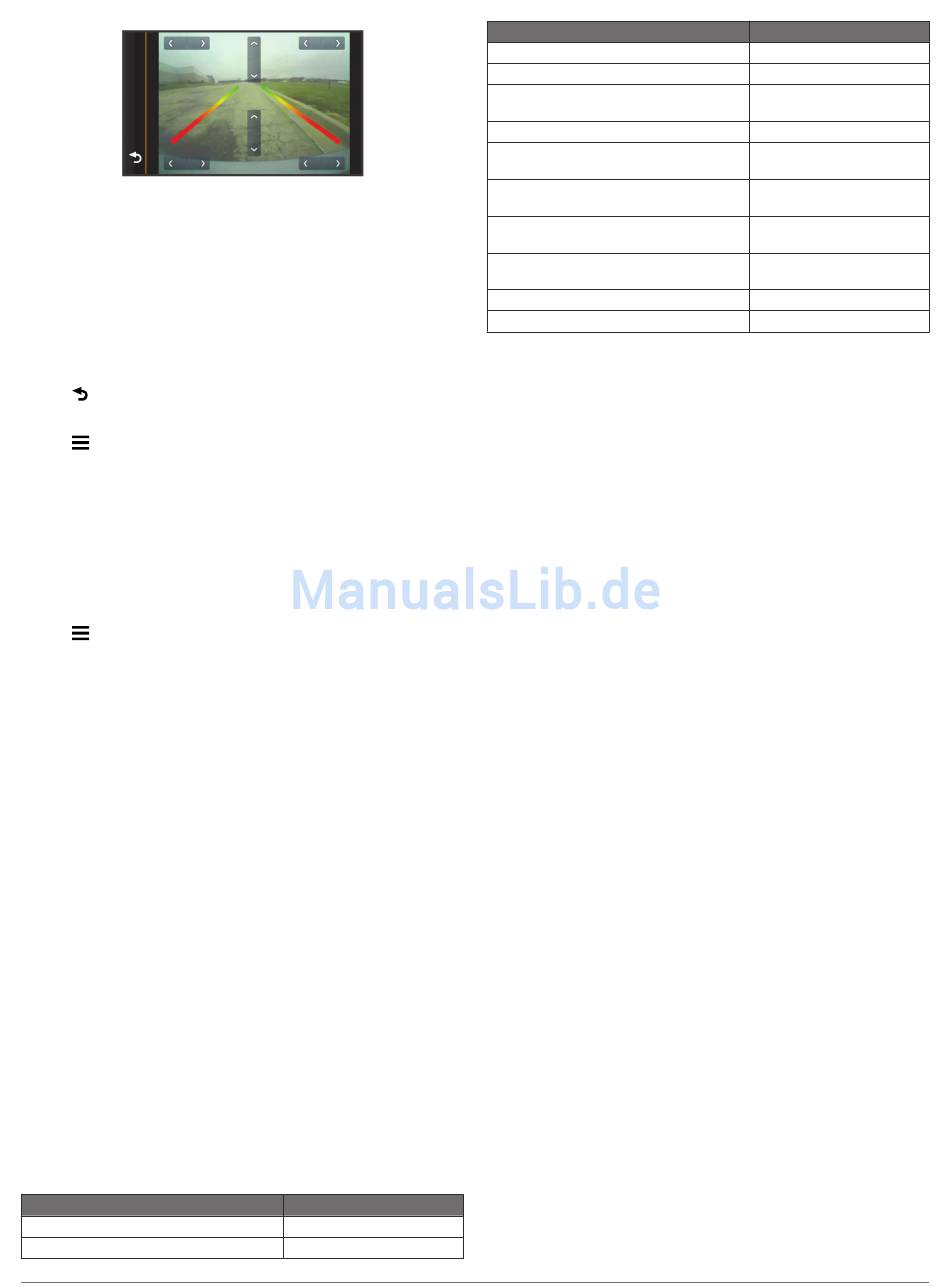

Använd pilarna i mitten på skärmen för att flytta guidelinjerna
uppåt eller nedåt.
Den röda delen av guidelinjerna ska riktas in mot den bakre
delen av fordonet.
5 Om det behövs ställer du fordonet med den andra sidan nära
och i linje med en trottoarkant, infart eller parkeringsrutelinjer
och upprepar inriktningsprocessen.
Du bör hålla guidelinjerna symmetriska, även om fordonet
inte befinner sig i perfekt linje med trottoarkanten, infarten
eller parkeringsrutans linjer.
6 Välj när justeringen klar.
Visa och dölja vägledningslinjer
1
Välj .
2
Välj ett alternativ:
• För att visa vägledningslinjerna på skärmen väljer du Visa
linjer.
• För att dölja vägledningslinjerna på skärmen väljer du
Dölj linjer.
Återställa justering
Du kan återställa vägledningslinjerna till
standardinställningarna.
1
Välj > Återställ.
2
Välj Ja.
Para ihop sändaren och enhetens fäste
Sändaren och PND-fästet för den trådlösa kameran paras ihop
på fabriken. Om sändaren och PND-fästet är korrekt installerat
och du inte kan ta emot video kan du försöka para ihop
sändaren med PND-fästet igen.
1
Kontrollera att det inte finns någon ström i sändaren genom
att placera fordonet i parkeringsläge eller stänga av den
konstanta strömkällan.
2
Starta PND-enheten som är ansluten till den trådlösa
kamerans PND-fäste.
3
På den trådlösa kamerans PND-fäste trycker du in PAIR tills
Starta ihopparning visas på PND-enheten.
Om Starta ihopparning inte visas på PND-enheten ska du
kontrollera att PND-fästet till den trådlösa kameran är korrekt
anslutet till strömförsörjningen.
4
Slå på strömmen till sändaren genom att lägga i backen eller
starta den konstanta strömkällan.
Efter cirka fem sekunder visas Ihopparning OK på PND-
enheten.
5
Kör en strömförsörjningscykel för både PND-fästet för den
trådlösa kameran och sändaren genom att slå av och slå på
båda dessa igen.
6
Om det inte går att para ihop sändaren och PND-fästet för
den trådlösa kameran ska du upprepa steg 1-4.
Specifikationer
Specifikation
Kamerasensor
Kameraupplösning
34
Värde
1/3,7-typ CMOS
640 × 480
Specifikation
Kameravinkel (vertikal)
Kameravinkel (horisontell)
Kamerans och sändarens
ingångsspänning
Säkring
Kamerans och sändarens
strömförbrukning
Kamerans och sändarens
vattentäthetsrankning
Kameratemperaturområde
Sändarens och PND-fästets
temperaturintervall
Typ av trådlös överföring
Räckvidd för trådlös överföring
Värde
115°
140°
9–28 V likström
500 mA, snabb säkring
150 mA vid 12 V likström
IEC 60529 IPX7
-40 till 85 °C (-40 ° till
185 °F)
-20 till 70 °C (-4° till 158 °F)
2,4 GHz ISM-bandet
13,5 meter (45 fot)
