BC™ 20 Wireless Backup Camera
Installation Instructions
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung Wichtige Sicherheits- und
Produktinformationen, die dem GPS-Gerät beiliegt.
Garmin empfiehlt dringend, die Montage des Geräts von einem
Techniker durchführen zu lassen, der Erfahrung mit elektrischen
Anlagen hat. Eine fehlerhafte Verkabelung des Netzkabels kann
Schäden an Fahrzeug oder Batterie sowie Verletzungen nach
sich ziehen.
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Diese Installationsanweisungen gelten nicht für einen
bestimmten Fahrzeugtyp. Sie sollen lediglich als Richtlinie für
die Montage dieses Produkts am Fahrzeug dienen. Wenden Sie
sich bei Fragen speziell zu Ihrem Fahrzeug an den
Fahrzeughersteller.

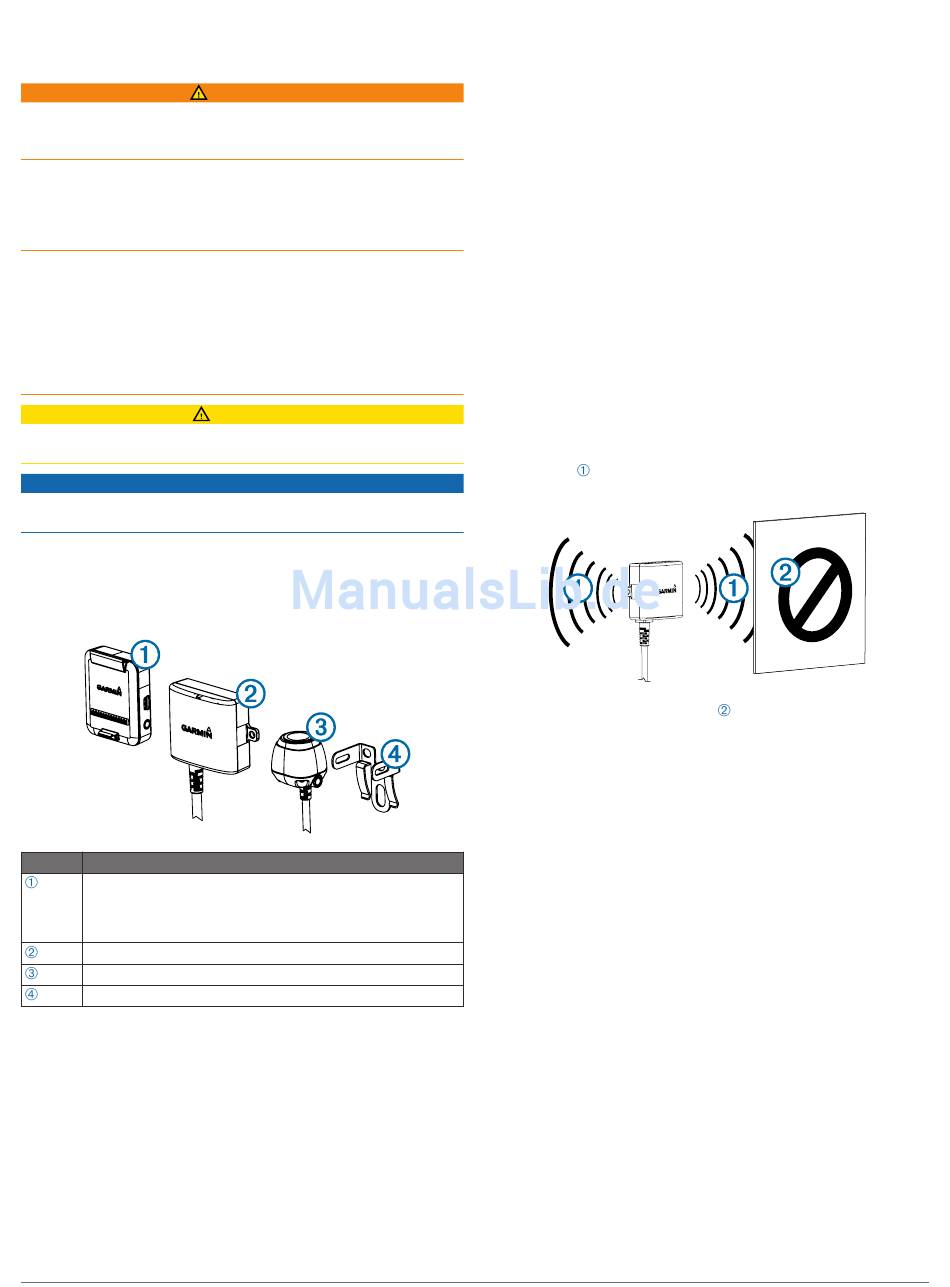

Element Beschreibung
Gerätehalterung für die drahtlose Kamera
Das Navigationsgerät muss über diese Halterung mit Strom
versorgt werden, damit eine Kommunikation mit der Kamera
möglich ist.
Sender
Kamera
Kamerahalterung

Erforderliches Werkzeug

• Bohrmaschine und 9,09-mm-Bohrer (0,36 Zoll bzw. Größe T)
• Kreuzschlitzschraubendreher Nr. 2
• Schrauben, Bolzen oder Kabelbinder (zum Befestigen des
Senders)
• Lötfreier Kabelverbinder oder Material zum Löten und
Schrumpfschlauch
• Dichtungsmittel für Wohnmobile (optional)
Hinweise zur Montage der Kamera
Beachten Sie bei der Auswahl eines Montageorts für die
Kamera folgende Hinweise:
WARNUNG
ACHTUNG
HINWEIS
• Sie sollten den Montageort testen, bevor Sie die Kamera fest
anbringen.
• Wenn die Kamera höher am rückwärtigen Teil des
Fahrzeugs angebracht wird, ist ein besserer
Betrachtungswinkel gegeben.
• Die mitgelieferte Halterung kann auf ein Nummernschild oder
eine ähnliche Oberfläche aufgesetzt werden. Sie kann auch
mit den selbstschneidenden Flachkopfschrauben hinten am
Fahrzeug befestigt werden.
Montageort des Senders und Hinweise zur
Verkabelung
Beachten Sie bei der Auswahl eines Montageorts für den
drahtlosen Sender folgende Hinweise:
• Sie sollten einen voraussichtlichen Montageort testen, bevor
Sie den Sender fest anbringen.
• Obwohl der Sender das Videosignal zuverlässig über eine
Distanz von 13,5 m (45 Fuß) übertragen kann, wirkt sich sein
Montageort möglicherweise auf diese Reichweite aus.
◦ Je näher der Sender an der Gerätehalterung für die
drahtlose Kamera montiert wird, desto zuverlässiger ist
das Signal.
◦ Das Sendersignal ist am besten, wenn eine der flachen
Seiten auf die Gerätehalterung für die drahtlose
Kamera ausgerichtet ist.
◦ Dichtes Metall oder Geräte
schränken die Übertragungsreichweite stark ein.
◦ Je weniger feste Objekte sich im Pfad des Senders und
des Geräts befinden, desto zuverlässiger ist das Signal.
• Wenn der Abstand zwischen der Kamera und dem Sender
für das mitgelieferte Kabel zu groß ist, können zusätzliche
Verlängerungskabel verwendet werden. Es kann ein 15 m
(50 Fuß) langes Verlängerungskabel erworben werden.
Zudem ist es möglich, mehrere Verlängerungskabel
einzusetzen. Weitere Informationen erhalten Sie bei Ihrem
Garmin Händler oder unter www.garmin.com.
• Der Sicherungshalter in der Nähe des Senders ist nicht
wasserdicht. Es wird nicht empfohlen, den Sicherungshalter
an einem Montageort anzubringen, der Witterungseinflüssen
ausgesetzt ist.
• Der Stecker zwischen der Kamera und dem Sender ist nicht
wasserdicht. Falls die Verbindung an einem Montageort
hergestellt wird, der Witterungseinflüssen ausgesetzt ist,
müssen Sie sicherstellen, dass die Verbindung wasserdicht
ist.
Testen des Montageorts von Kamera und
Sender
1
Befestigen Sie die Kamera vorläufig am vorgesehenen
Montageort.
2
Platzieren Sie den Sender vorläufig am vorgesehenen
Montageort, und schließen Sie ihn an die Stromversorgung
und an die Kamera an.
TIPP: Wenn Sie für diesen Test nicht die Verkabelung des
Fahrzeugs nutzen möchten, können Sie den Sender und die
im Pfad des Senders
11
