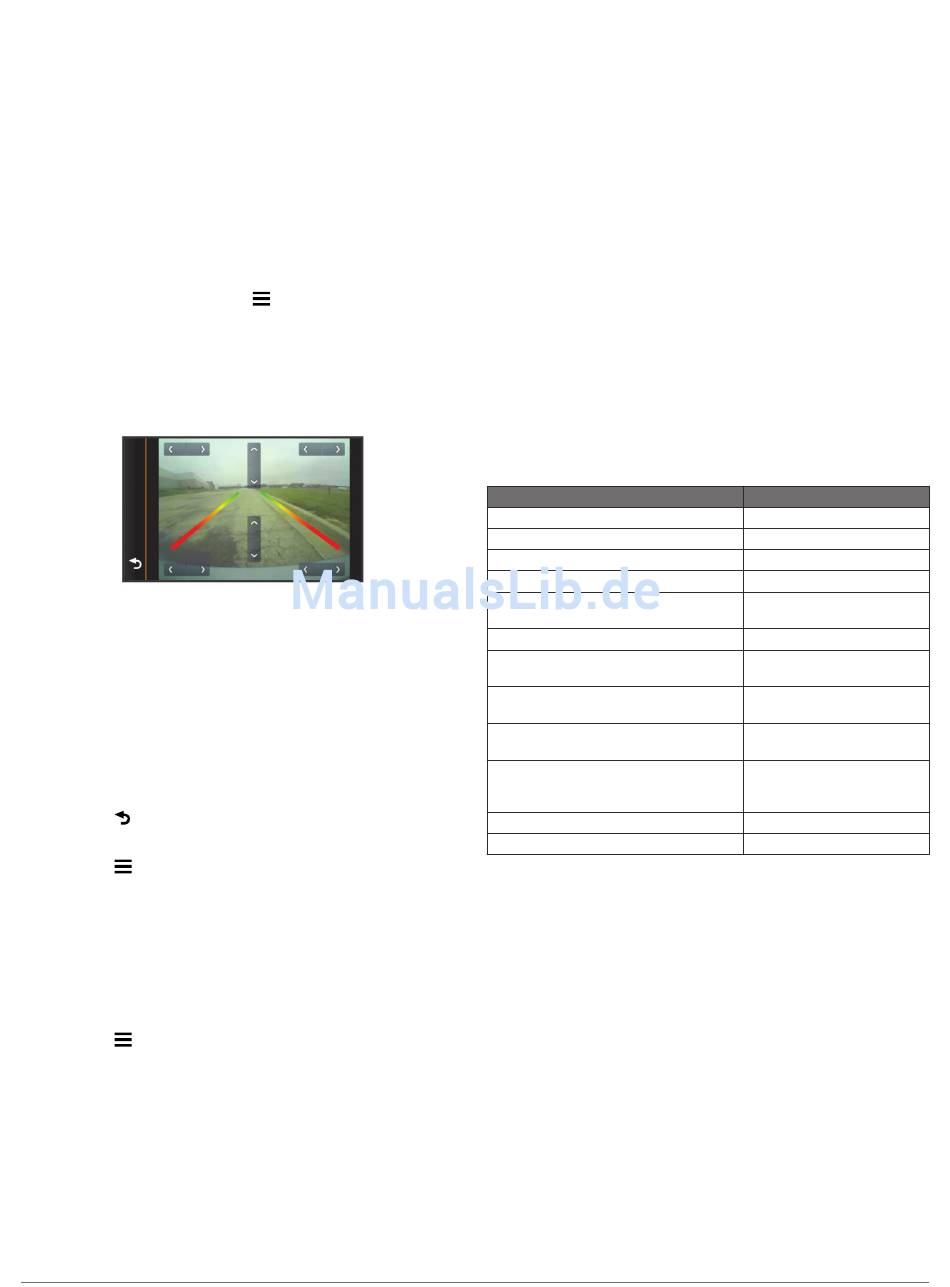

Alinhamento das linhas de orientação
As linhas de orientação oferecem uma representação visual do
caminho do veículo quando em marcha-atrás. Para uma melhor
referência, devem estar alinhadas para refletir as extremidades
exteriores do veículo.
1
Alinhe uma das partes laterais do veículo com as linhas de
uma berma, entrada ou lugar de estacionamento.
Poderá mesmo posicionar o veículo no centro de um lugar
de estacionamento e, em seguida, avançar para o
estacionamento da frente. Isto permite-lhe utilizar as linhas
do lugar de estacionamento na traseira do veículo como
pontos de referência para o alinhamento.
As linhas da berma, da entrada ou do lugar de
estacionamento devem ser visíveis no dispositivo.
2
No ecrã da câmara, selecione
3
Utilize as setas nos cantos do ecrã para mover as linhas de
orientação de forma a que correspondam ao ângulo e à
posição das linhas da berma, da entrada ou do lugar de
estacionamento.
As linhas de orientação devem ser diretamente
apresentadas no topo dos seus pontos de referência.
4 Utilize as setas no meio do ecrã para mover as linhas de
orientação para cima ou para baixo.
A secção a vermelho das linhas de orientação deve ficar
alinhada com a traseira do veículo.
5
Se necessário, volte a posicionar o veículo com a outra
lateral estreitamente alinhada com as linhas de uma berma,
entrada ou lugar de estacionamento e repita o processo de
alinhamento.
Deverá tentar manter as linhas de orientação simétricas,
mesmo que o veículo não esteja totalmente alinhado com as
linhas da berma, da entrada ou do lugar de estacionamento.
6
Selecione quando o alinhamento estiver concluído.
Mostrar ou ocultar as linhas de orientação
1
Selecione .
2
Selecione uma opção:
• Para mostrar as linhas de orientação no ecrã, selecione
Mostrar linhas.
• Para ocultar as linhas de orientação do ecrã, selecione
Ocultar linhas.
Repor alinhamento
Pode repor as predefinições das linhas de orientação.
1
Selecione > Repor.
2
Selecione Sim.
Emparelhar o transmissor e o suporte do
dispositivo
O transmissor e o suporte da câmara de navegação portátil
sem fios vêm emparelhados da fábrica. Se o transmissor e o
suporte do dispositivo de navegação portátil estiverem bem
instalados e não receber qualquer transmissão de vídeo, pode
tentar voltar a emparelhar o transmissor e o suporte do
dispositivo.
> Ajustar.
1
Verifique se o transmissor não tem corrente, colocando o
veículo em ponto morto ou desligando a fonte de
alimentação estável.
2
Ligue o dispositivo de navegação portátil que se encontra
ligado ao suporte da câmara de navegação portátil sem fios.
3
No suporte da câmara de navegação portátil sem fios, prima
continuamente PAIR até que a mensagem Iniciar
emparelhamento seja apresentada no dispositivo.
Se a mensagem Iniciar emparelhamento não for
apresentada no dispositivo, certifique-se de que o suporte da
câmara de navegação portátil sem fios está bem ligado à
corrente.
4
Ative a corrente do transmissor colocando o veículo em
marcha-atrás ou ligando a fonte de alimentação estável.
Cerca de cinco segundos depois, a mensagem
Emparelhamento correto é apresentada no dispositivo de
navegação portátil.
5
Desligue e ligue novamente o suporte da câmara de
navegação portátil sem fios e o transmissor.
6
Se o transmissor e o suporte da câmara de navegação
portátil sem fios não emparelharem com sucesso, repita os
passos 1-4.
Especificações
Especificação
Sensor da câmara
Resolução da câmara
Ângulo da câmara (vertical)
Ângulo da câmara (horizontal)
Tensão de entrada da câmara e do
transmissor
Fusível
Corrente utilizada pela câmara e pelo
transmissor
Classificação à prova de água da
câmara e do transmissor
Intervalo de temperatura da câmara
Intervalo de temperatura do transmissor
e do suporte do dispositivo de
navegação
Tipo de transmissão sem fios
Distância de transmissão sem fios
Valor
1/3,7 tipo CMOS
640 × 480
115°
140°
9-28 V CC
500 mA, fusão rápida
150 mA a 12 V CC
IEC 60529 IPX7
De -40 °C a 85 °C (-40 °F a
185 °F)
-20 °C a 70 °C (-4 °F a 185
°F)
Banda ISM de 2,4 GHz
13,5 m (45 pés)
