BC™ 20 Wireless Backup Camera
Installation Instructions
Se guiden Vigtige produkt- og sikkerhedsoplysninger i æsken
med GPS-enheden for at se produktadvarsler og andre vigtige
oplysninger.
Garmin anbefaler kraftigt, at du får en erfaren installatør med
den rette viden om elektriske systemer til at installere enheden.
Hvis du tilslutter strømkablet forkert, kan det beskadige
køretøjet eller batteriet eller medføre personskade.
Ved tilslutning af strømkablet må du ikke fjerne inline-
sikringsholderen. Den korrekte sikring skal være placeret som
vist i produktspecifikationerne mhp. at undgå risiko for
personskade eller produktskade pga. brand eller
overophedning. Desuden vil tilslutning af strømkablet uden den
korrekte sikring på rette plads gøre produktgarantien ugyldig.
Bær altid beskyttelsesbriller, høreværn og støvmaske, når du
borer, skærer eller sliber.
Når du borer eller skærer, skal du altid kontrollere, hvad der er
på den anden side af overfladen.
Disse installationsinstruktioner er ikke gældende for en bestemt
køretøjstype og er alene vejledende, når du installerer dette
produkt i din bil. Hvis du har spørgsmål, der er specifikke i
forhold til dit køretøj, skal du kontakte producenten af køretøjet.

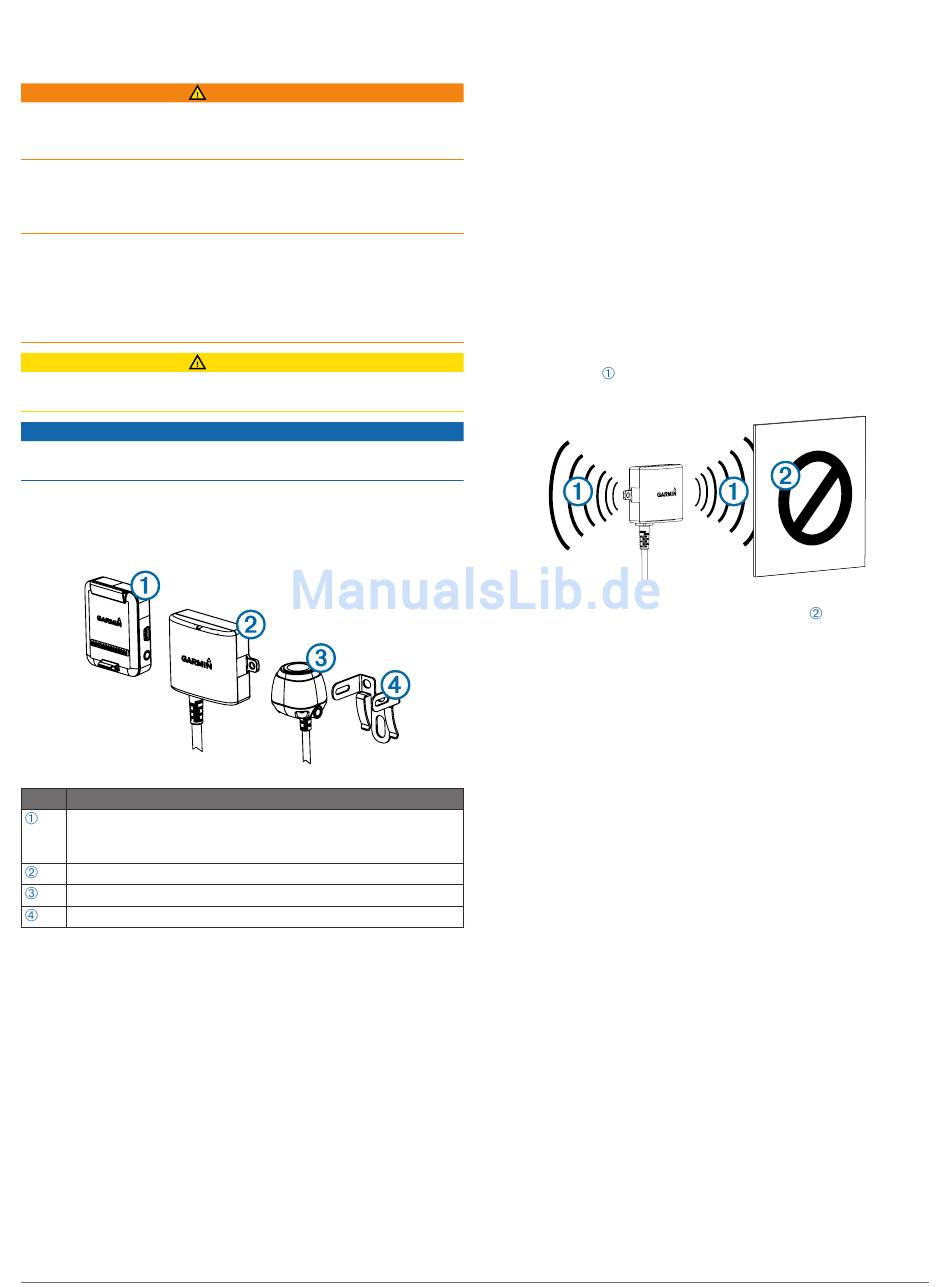

Emne Beskrivelse
PND-montering til trådløst kamera
PND-enheden skal være strømforsynet igennem denne
montering, før du kan kommunikere med kameraet.
Transmitter
Kamera
Kameramonteringsbeslag
Nødvendigt værktøj
• 9,09 mm eller størrelse T (Bor og 0,36 tomme) borehoved
• Nummer 2 stjerneskruetrækker
• Skruer, bolte eller kabelklemmer (til sikring af transmitteren)
• Loddefri kabelsplejsningsstik eller loddetin og
varmekrymperør
• RV-forsegler (valgfrit)
Bemærkninger vedr. montering af kamera
Når du vælger et sted til montering af kameraet, skal du være
opmærksom på følgende.
• Afprøv et monteringssted, før du monterer kameraet
permanent.
• Installation af kameraet højt på bagsiden af køretøjet giver
en bedre visningsvinkel.
ADVARSEL
ADVARSEL
BEMÆRK
• Det medfølgende beslag kan klipses på en nummerplade
eller lignende overflade, eller det kan fastgøres på køretøjet
ved brug af de medfølgende, selvskærende fladhovedede
skruer.
Bemærkning vedr. placering af sender og
kabling
Når du vælger et monteringssted til installation af den trådløse
transmitter, skal du tage følgende i betragtning.
• Afprøv det tiltænkte monteringssted, før du monterer
transmitteren permanent.
• Selvom transmitteren pålideligt kan sende videosignalet over
ca. 13,5 m (45 ft.), kan placeringen af transmitteren påvirke
dette område.
◦ Jo tættere, du monterer transmitteren på PND-
monteringen til det trådløse kamera, desto mere pålideligt
er signalet.
◦ Transmitteren leverer det bedste signal, når begge plane
overflader peger i retning mod PND-monteringen til det
trådløse kamera.
◦ Massive metalgenstande eller apparater
for transmitteren, reducerer markant
transmissionsafstanden.
◦ Desto færre massive genstande, der befinder sig mellem
transmitteren og enheden, desto mere pålideligt bliver
signalet.
• Hvis afstanden mellem kameraet og transmitteren overstiger
længden af det medfølgende kabel, kan der anvendes
yderligere forlængerkabler. Et forlængerkable på 15 m
(50 ft.) kan tilføjes, og der kan installeres mere end ét kabel.
Besøg Garmin din lokale
oplysninger.
• Den sikringsholder, der er placeret i nærheden af
transmitteren, er ikke vandtæt. Montering af sikringsholderen
på et sted, der er udsat for vind og vejr, anbefales ikke.
• Stikket mellem kameraet og transmitteren er ikke vandtæt.
Hvis du opretter denne tilslutning på et sted, der er udsat for
vind og vejr, skal du sikre dig, at tilslutningen er vandtæt.
Afprøvning af sted til placering af kamera og
transmitter
1
Fastgør midlertidigt kameraet på det ønskede
monteringssted.
2 Placering midlertidigt transmitteren på det foretrukne
monteringssted, og slut den til strømmen og kameraet.
TIP: Hvis du ikke vil åbne ledningsnettet i din bil mhp. denne
test, kan du slutte transmitteren og kameraet til et 12 V DC-
batteri.
3
Test transmitteren for funktionalitet ved at slutte strøm til
PND-enheden ved brug af PND-monteringen til det trådløse
kamera.
Hvis du ikke får vist video på enheden på det foretrukne
installationssted, skal du flytte transmitteren til et andet sted
og afprøve den igen.
, der blokerer
www.garmin.com for at få flere
23
