BC™ 20 Wireless Backup Camera
Installation Instructions
OSTRZEŻENIE
Należy zapoznać się z zamieszczonym w opakowaniu
urządzenia GPS przewodnikiem Ważne informacje dotyczące
bezpieczeństwa i produktu zawierającym ostrzeżenia i wiele
istotnych wskazówek.
Firma Garmin zaleca zlecić montaż urządzenia
doświadczonemu instalatorowi, dysponującemu odpowiednią
wiedzą z zakresu układów elektrycznych. Nieprawidłowe
połączenie przewodu zasilania może spowodować uszkodzenie
pojazdu lub akumulatora oraz uszkodzenia ciała.
Nie wolno zdejmować wbudowanego uchwytu bezpiecznika
z przewodu zasilającego w przypadku podłączania przewodu
zasilającego. Aby uniknąć ryzyka uszkodzenia produktu
wskutek pożaru lub przegrzania, musi być zastosowany
odpowiedni bezpiecznik wskazany w specyfikacji produktu.
Oprócz tego podłączenie przewodu zasilającego bez
zastosowanego odpowiedniego bezpiecznika spowoduje
unieważnienie gwarancji na produkt.
PRZESTROGA
Podczas wiercenia, cięcia lub szlifowania należy zawsze nosić
okulary ochronne, ochronniki słuchu i maskę przeciwpyłową.
Podczas wiercenia i wycinania należy zawsze sprawdzić, co
znajduje się po drugiej stronie obrabianej powierzchni.
Niniejsza instrukcja instalacji nie dotyczy żadnego konkretnego
typu pojazdu i ma na celu przedstawienie ogólnych wytycznych
instalacji produktu na pojeździe. Pytania dotyczące konkretnego
pojazdu należy kierować do producenta pojazdu.

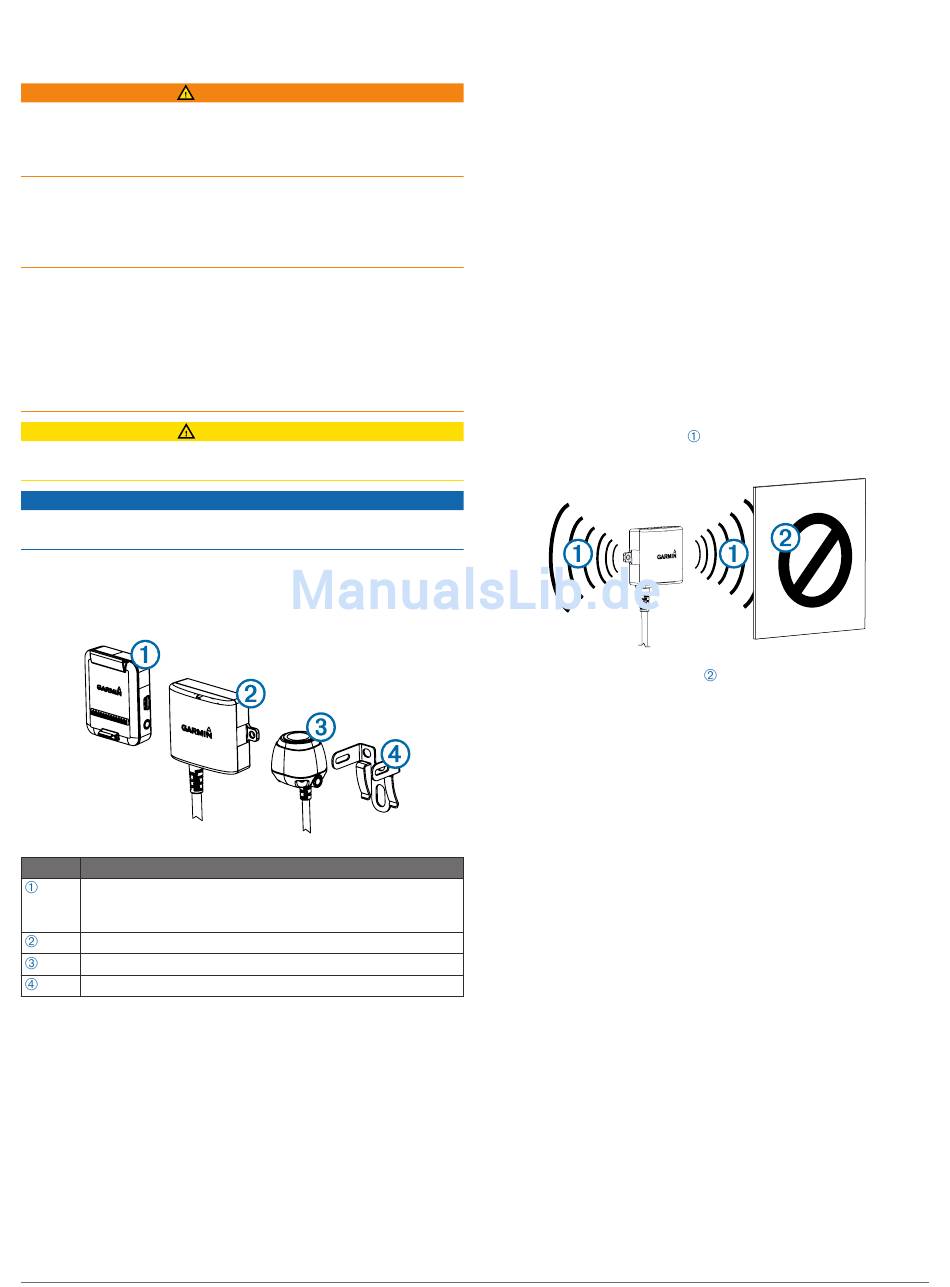

Pozycja Opis
Uchwyt urządzenia nawigacyjnego kamery bezprzewodowej
Aby urządzenie nawigacyjne mogło się komunikować
z kamerą, musi ono być zasilane przez ten uchwyt.
Nadajnik
Kamera
Uchwyt montażowy do kamery
Niezbędne narzędzia
• Wiertarka i wiertło 0,36 cala (9,09 mm lub rozmiar T)
• Wkrętak krzyżowy nr 2
• Śruby, nity lub wiązania (do przytwierdzenia nadajnika)
• Bezlutowy łącznik przewodów lub lut i koszulka
termokurczliwa
• Uszczelnienie preparatem przeznaczonym dla kamperów
(opcjonalnie)
Uwagi dotyczące montażu kamery
Przy wyborze miejsca montażu kamery należy zwrócić uwagę
na następujące kwestie.
UWAGA
• Należy sprawdzić miejsce montażu kamery przed
zamontowaniem jej na stałe.
• Instalacja kamery z tyłu pojazdu na większej wysokości
zapewnia lepszy kąt widzenia.
• Dołączony uchwyt można przypiąć na tablicy rejestracyjnej
lub podobnej powierzchni, lub można go przytwierdzić do
tyłu pojazdu, korzystając z załączonych śrub
samogwintujących z łbem stożkowym ściętym.
Kwestie dotyczące położenia nadajnika
i przewodów
Przy wyborze miejsca instalacji nadajnika bezprzewodowego
należy zwrócić uwagę na następujące kwestie.
• Należy sprawdzić proponowane miejsce instalacji przed
zainstalowaniem nadajnika na stałe.
• Chociaż nadajnik może prawidłowo przekazywać sygnał
wideo na odległość około 13,5 m (45 stóp), to jednak jego
położenie może wpływać na zasięg.
◦ Im bliżej uchwytu urządzenia nawigacyjnego kamery
zainstaluje się nadajnik, tym pewniejszy sygnał.
◦ Nadajnik zapewnia najlepszy sygnał, gdy dowolna
z płaskich powierzchni
urządzenia nawigacyjnego kamery bezprzewodowej.
◦ Gęsty metal i urządzenia
w znaczny sposób ograniczają jej zasięg.
◦ Im mniej stałych obiektów występuje między nadajnikiem
a urządzeniem, tym pewniejszy sygnał.
• Jeśli odległość między kamerą a nadajnikiem przekracza
długość załączonego przewodu, można skorzystać
z dodatkowego przedłużacza. Można dokupić przedłużacz
o długości 15 m (50 stóp), oraz można zamontować więcej
niż jeden taki przewód. Więcej informacji można uzyskać
u lokalnego sprzedawcy produktów Garmin i na stronie
internetowej www.garmin.com.
• Uchwyt bezpiecznika znajdujący się w pobliżu nadajnika nie
jest wodoszczelny. Instalacja uchwytu bezpiecznika
w miejscu narażonym na działanie czynników zewnętrznych
nie jest zalecana.
• Połączenie kamery i nadajnika nie jest wodoszczelne. Jeśli
połączenia dokona się w miejscu narażonym na działanie
czynników zewnętrznych, należy zapewnić jego
wodoszczelność.
Sprawdzanie położenia kamery i nadajnika
1
Tymczasowo zamocuj kamerę w wybranym miejscu
montażu.
2 Tymczasowo umieść nadajnik w wybranym miejscu instalacji
i podłącz go do źródła zasilania i do kamery.
PORADA: Jeśli nie chcesz podłączać urządzenia do
przewodów pojazdu w celu dokonania tego testu, możesz
podłączyć nadajnik i kamerę do akumulatora prądu stałego
o napięciu 12 V.
3
Sprawdź poprawność działania nadajnika, doprowadzając
zasilanie do przenośnego urządzenia nawigacyjnego
poprzez uchwyt na kamerę bezprzewodową.
skierowana jest ku uchwytowi
na drodze transmisji
