TIPS: Notera vilken riktning som är uppåt när du testar
kameran för att se till att den fungerar korrekt när den
installeras permanent.

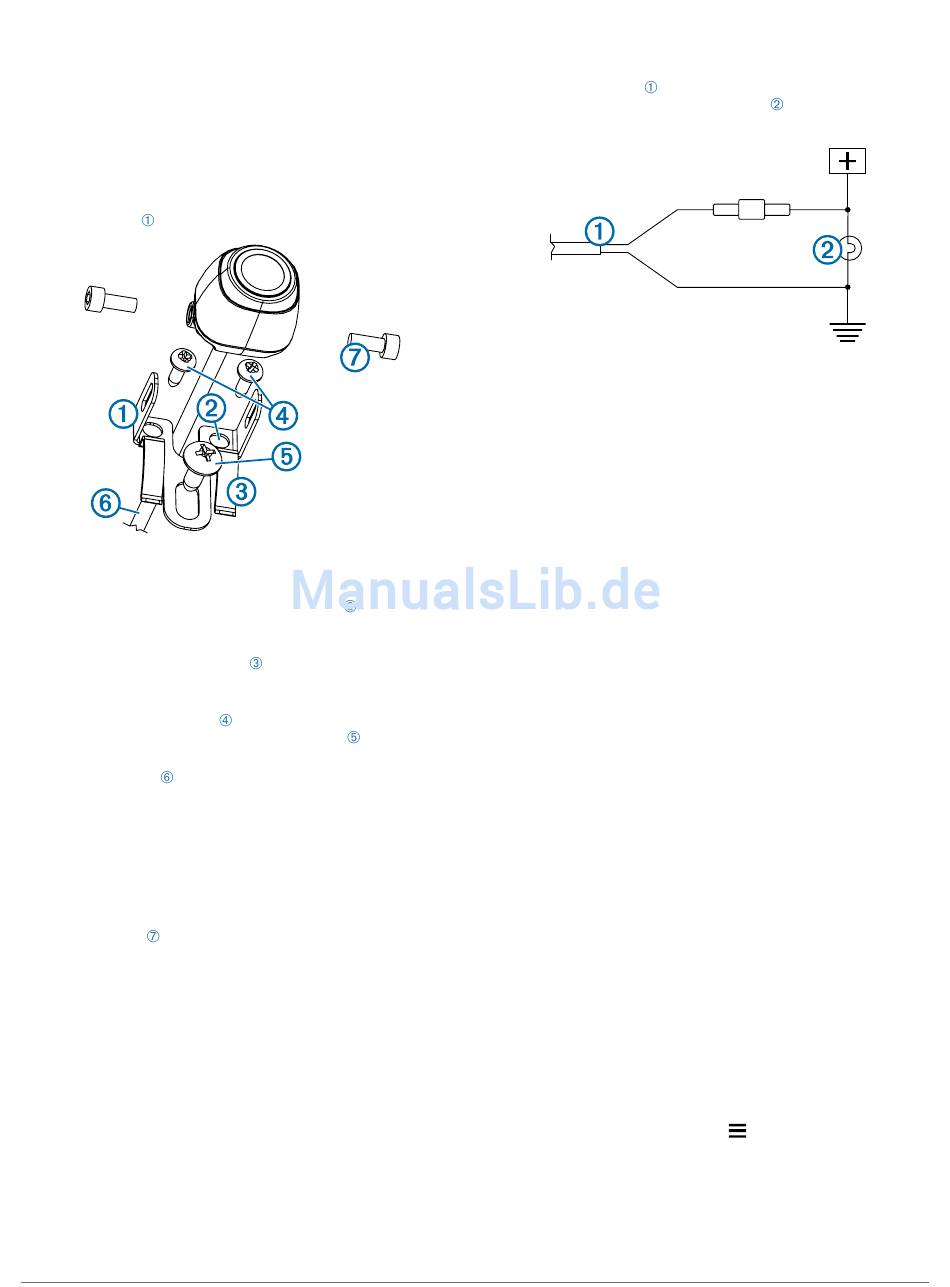

Montera kameran

Innan du monterar kameran permanent ska du testa vilken
monteringsplats som ger bäst sikt i ditt fordon
och sändarens placering).
Om du redan har monterat kameran på fästet måste du ta bort
den.
1
Placera fästet på monteringsplatsen.
2
Välj ett alternativ:
• Om du monterar fästet direkt på fordonets yta ska du
märka ut platsen för de två hålen i fästet
• Om du installerar fästet på en registreringsskylt ska du ta
bort en av registreringsskyltens skruvar och klämma fast
fästet så att hålet på fästet
registreringskylten.
3
Fixera fästet vid fordonet antingen med de medföljande
självgängande skruvarna
registreringsskylten som du tog bort i steg 2
4
Placera kameran i fästet och fastställ var det är bäst att föra
in kamerakabeln i fordonet.
5
Använd en lämplig borr och borra ett hål där kamerakabeln
ska föras in i fordonet.
6
Mata kamerakabeln genom hålet och dra den till sändarens
plats.
Förlängningskablar på 15 m (50 fot) kan köpas separat, om
det behövs.
7
Fixera kameran vid fästet med hjälp av medföljande
sexkantsbultar .
8
Justera kameravinkeln och dra åt bultarna med medföljande
sexkantsnyckel.
9
Applicera RV-tätningsmedel runt kabeln där den leds in i
fordonet (valfritt).
Installera sändaren
Innan du installerar sändaren permanent ska du testa att den
fungerar korrekt på installationsplatsen
sändarens placering).
1 Fäst sändaren på installationsplatsen med hjälp av lämpliga
tillbehör, t.ex. skruvar, bultar eller buntband.
Säkringshållaren som sitter nära sändaren är inte vattentät.
Montering av säkringshållaren på en plats som är utsatt för
väder och vind rekommenderas inte.
2
Anslut kameran och sändarkablarna.
(Testa kamerans
.
ligger i linje med hålet på
eller med skruven till
.
(Testa kamerans och
Kontakten mellan kameran och sändaren är inte vattentät.
Om du skapar en sådan här anslutning på en plats som är
utsatt för väder och vind måste du se till att den är vattentät.
3
Anslut strömkabeln från sändaren till en strömkälla med
12–24 V likström, helst en backlampa
lödfri stållinesplits (medföljer inte).
OBS! Om du ansluter sändaren till en strömkälla med 12–24
V likström (t.ex. en varsellampa) istället för en backlampa
måste du sätta på strömmen till sändaren manuellt.
Sändaren kan ta slut på batteriet i ditt fordon om den lämnas
påslagen.
4
Om du inte har använt en lödfri stållinesplits ska du löda och
använda krympslang för elanslutningarna för att skydda dem
mot väder och vind.
Använda kameran
Kameran visar video på enheten, på olika sätt, beroende på hur
du har anslutit den till sändaren.
1
Välj ett alternativ för att visa video:
• Om du har anslutit sändaren till en backlampa
(rekommenderas) ska du lägga i fordonets back. Enheten
visar automatiskt bilden från backkameran.
• Om du har anslutit sändare till en varsellampa eller en
annan konstant 12 V-likströmskälla ska du välja
kameraikonen på enheten för att visa video från
backkameran.
2
Välj ett alternativ för att återuppta normal enhetsdrift:
• Om sändaren är ansluten till en backlampa
(rekommenderas) lägger du ur backen. Enheten återgår
automatiskt till normal drift.
• Om du har anslutit sändaren till en varsellampa eller en
annan konstant 12 V-likströmskälla ska du välja
kameraikonen på enheten för att återgå till normal drift.
Ställa in guidelinjerna
Guidelinjerna ger en översikt av fordonets körväg vid backning.
För bästa referens ska de följa de yttre kanterna av ditt fordon.
1 Ställ fordonet med en sida nära och i linje med en
trottoarkant, infart eller en linjerna i en parkeringsruta.
Du kan till exempel ställa fordonet i mitten av en
parkeringsruta och sedan köra framåt till nästa
parkeringsruta. På så sätt kan du använda
parkeringsrutelinjerna bakom fordonet som referenspunkter
för inriktningen.
Trottoarkanten, infarten eller parkeringsrutans linjer ska vara
väl synliga på enheten.
2 Från kameravisningen väljer du
3
Använd pilarna i hörnen på skärmen för att flytta
guidelinjerna så att de matchar vinkeln och positionen för
trottoarkanten, infarten eller parkeringsrutans linjer.
Guidelinjerna ska visas precis ovanpå dina referenspunkter.
, med hjälp av en
> Justera.
