BC™ 20 Wireless Backup Camera
Installation Instructions
Se veiledningen Viktig sikkerhets- og produktinformasjon i
produktesken for GPS-enheten for å lese advarsler angående
produktet og annen viktig informasjon.
Garmin anbefaler på det sterkeste at enheten installeres av en
erfaren installatør som har den nødvendige kunnskapen om
elektriske systemer. Feil kabling av strømkabelen kan føre til
skade på kjøretøyet eller batteriet og føre til personskade.
Ikke fjern den innebygde sikringsholderen når du kobler til
strømkabelen. Riktig sikring må være på plass slik det vises i
produktspesifikasjonene. Dette forhindrer mulighet for
personskade eller skade på produktet som følge av brann eller
overoppheting. Hvis du kobler til strømkabelen uten riktig sikring
på plass, ugyldiggjøres produktgarantien.
Bruk alltid vernebriller, hørselsvern og støvmaske når du borer,
skjærer eller sliper.
Du må alltid undersøke hva som er på den motsatte siden av
overflaten før du begynner å bore eller skjære.
Disse installeringsinstruksjonene gjelder ikke for et bestemt
kjøretøy og skal brukes som en veiledning under installering av
produktet på kjøretøyet. Kontakt kjøretøyprodusenten hvis du
har spørsmål som gjelder kjøretøyet.

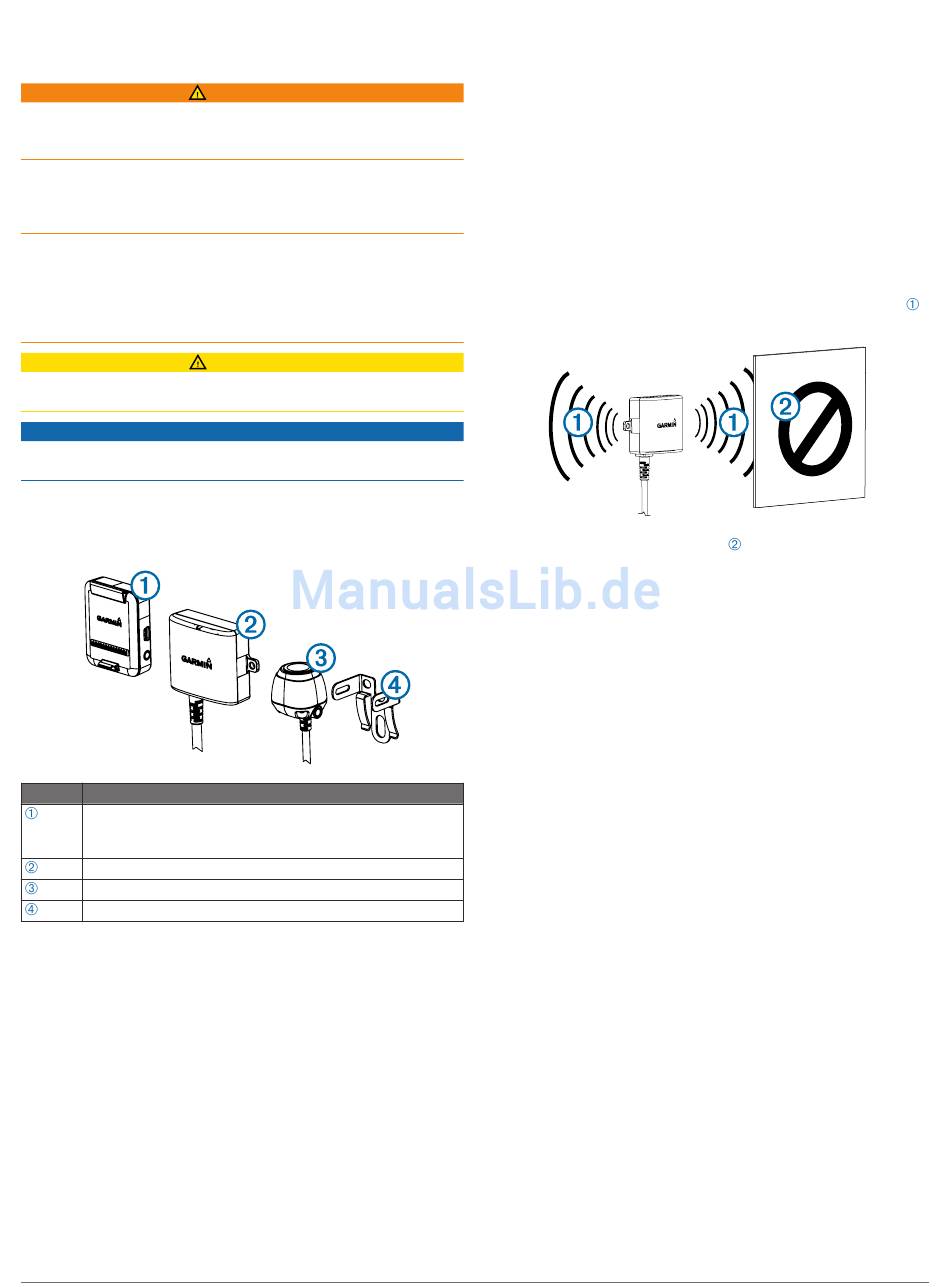

Element Beskrivelse
PND-brakett med trådløst kamera
navigasjonsenheten må få strøm via denne braketten for å
kunne kommunisere med kameraet.
Sender
Kamera
Monteringsbrakett for kamera
Nødvendige verktøy
• Drill og borbits på 9,09 mm (0,36 tommer eller størrelse T)
• Stjerneskrutrekker #2
• Skruer, bolter eller strips (for å feste senderen)
• Loddefri skjøteledningkontakt eller varmekrympingsrør med
lodding
• Bobilforsegling (valgfritt)
Hensyn ved montering av kameraet
Tenk over følgende når du velger monteringssted for kameraet.
• Du bør teste monteringsstedet før du fester kameraet
permanent.
• Hvis du installerer kameraet høyere på baksiden av
kjøretøyet, får du bedre synsvinkel.
• Du kan klipse den medfølgende braketten på nummerskiltet
eller en annen lignende overflate eller feste den på baksiden
ADVARSEL
FORSIKTIG
MERKNAD
av kjøretøyet ved hjelp av de medfølgende selvborende,
flathodede skruene
Hensyn ved plassering og kabling for
senderen
Tenk over følgende når du velger installasjonsplassering for den
trådløse senderen.
• Du bør teste installasjonsplasseringen før du installerer
senderen permanent.
• Senderen kan overføre videosignaler over ca 13,5 m (45 fot).
Til tross for dette kan plasseringen til senderen påvirke
rekkevidden.
◦ Signalet blir mer pålitelig jo nærmere du installerer
senderen til PND-braketten med trådløst kamera.
◦ Senderen gir best signal når en av de flate overflatene
peker mot PND-braketten med trådløst kamera.
◦ Hvis tett metall eller objekter
blir avstanden for overføring kraftig redusert.
◦ Signalet blir mer pålitelig hvis det er færre solide objekter i
banen mellom senderen og enheten.
• Hvis avstanden mellom kameraet og senderen overskrider
lengden til den medfølgende kabelen, kan du bruke flere
forlengelseskabler. Du kan kjøpe en forlengelseskabel på
15 m (50 fot), og du kan sette inn mer enn én
forlengelseskabel. Kontakt forhandleren for Garmin eller gå
til www.garmin.com hvis du vil ha mer informasjon.
• Sikringholderen ved senderen er ikke vanntett. Det anbefales
ikke at du installerer sikringsholderen der den er utsatt for
elementene.
• Kontakten mellom kameraet og senderen er ikke vanntett.
Hvis du kobler til på et sted som er utsatt for elementene, må
du sørge for at tilkoblingen er vanntett.
Teste plasseringen for kameraet og
senderen
1
Fest kameret midlertidig på stedet du vil montere det.
2
Fest senderen midlertidig på stedet du vil installere den, og
koble den til strøm og til kameraet.
TIPS: Hvis du ikke vil spleise kablene i kjøretøyet for denne
testen, kan du koble senderen og kameraet til et batteri på
12 VDC.
3
Test at senderen fungerer som den skal ved å tilføre strøm til
PND-enheten ved hjelp av PND-braketten med trådløst
kamera.
Hvis du ikke ser video på enheten fra stedet du vil installere
senderen, må du flytte den og teste den på nytt et annet
sted.
4
Gjenta trinn 2–3 til senderen fungerer som den skal.
5
Test kameravisningen ved å se på video på enheten.
6
Hvis du ikke får optimal visning for kjøretøyet ditt, må du
flytte kameraet teste det på nytt et annet sted.
7
Gjenta trinn 5–6 til du finner stedet hvor kameraet gir optimal
visning for kjøretøyet ditt.
er i banen for senderen,
