™ Installationsanweisungen Installationsvorbereitung WARNUNG Lesen Sie alle Produktwarnungen und sonstigen wichtigen Informationen der Anleitung "Wichtige Sicherheits- und Produktinformationen", die dem Produkt beiliegt. ACHTUNG Tragen Sie zum Vermeiden möglicher Personenschäden beim Bohren, Schneiden und Schleifen immer Schutzbrille, Gehörschutz und eine Staubschutzmaske. HINWEIS Prüfen Sie beim Bohren oder Schneiden immer, was sich auf der anderen Seite der Oberfläche befindet, um Schäden am Boot zu vermeiden. -
Seite 20: Erforderliches Werkzeug

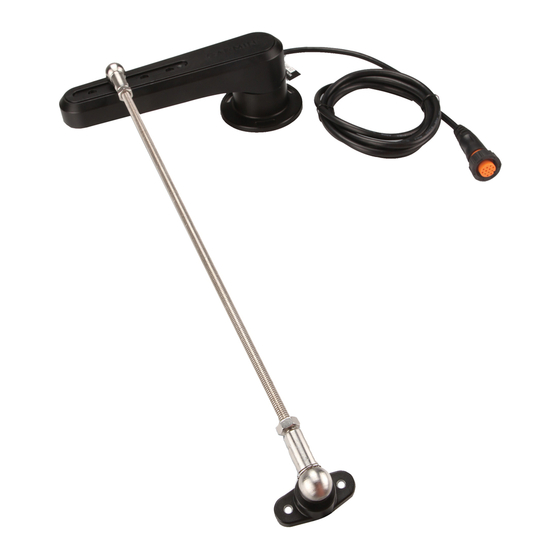

Element Beschreibung GRF 10 M4-Schrauben (5) M6-Sicherungsmutter (2) M6-Mutter (2) Unterlegscheibe Tillerarmhalterung Kugelgelenkeinheit (2) Gewindestange Erforderliches Werkzeug • Bohrmaschine und 3,2-mm-Bohrer ( Zoll) • Schraubenschlüssel, 8 mm und 10 mm • Steckschlüssel, 10 mm • Zum Zuschneiden einer Gewindestange geeignete Metallsäge • Kreuzschlitzschraubendreher Nr. 2 •... - Seite 21 Obwohl das zweite Loch vorzuziehen ist, können die anderen Löcher verwendet werden, wenn dies basierend auf dem Montageort erforderlich ist. Hinweise zum Verbinden des Geräts • Der Sensor kann mit einem kompatiblen Autopilotsystem von Garmin mit 12-Pin-Ruderfeedback-Anschluss verbunden werden. • Das mit dem Sensor verbundene Kabel ist 2 m (78 Zoll) lang.
-
Seite 22: Installieren Des Sensors
Installationsvorgänge Installieren des Sensors Um die besten Ergebnisse zu erzielen, halten Sie das Ruder während der Installation des Sensors mittschiffs. 1 Drehen Sie den Sensor gegen den Uhrzeigersinn, sodass die Pfeile auf der Rückseite in der Mitte aufeinander ausgerichtet sind. 2 Platzieren Sie den Sensor am gewählten Montageort und markieren Sie die Mitte der drei Montagelöcher. -
Seite 23: Verbinden Des Geräts Mit Dem Autopilotsystem
2 Verbinden Sie den Sensor mit dem Autopilotsystem. Konfigurieren des Sensors Wenn der Sensor mit einem Garmin Autopilotsystem verbunden ist, wird er über das Bediendisplay des Autopiloten oder über einen verbundenen Kartenplotter konfiguriert. HINWEIS: Sollte während dieser Schritte ein Fehler auftreten, wurde möglicherweise die Grenze des Bewegungsspielraums des Sensors erreicht. -
Seite 24: Technische Daten
Technische Daten Angabe Werte Abmessungen (H × B × T) 60,8 × 70 × 191,4 mm (2 × 2¾ × 7 Zoll) Gewicht 157 g (5,54 Zoll) Temperaturbereich -15 °C bis 70 °C (5 °F bis 158 °F) Material Polyoxymethylen (POM), wasserdicht gemäß IEC 60529 IPX7 Kabellänge 2 m (6 ½ Fuß) 15 m (49 Fuß) Maximale Kabelverlängerung Bis zu drei Verlängerungen von 5 m (16 Fuß, 4 Zoll) Länge Nominale Eingangsspannung 4,5 bis 5,5 V Gleichspannung Sicherheitsabstand zum Kompass...
