4
Repita os passos 2-3 até que o transmissor funcione
corretamente.
5 Teste a câmara observando o vídeo no dispositivo.
6 Se a câmara não fornecer o melhor ângulo de visão do
veículo, mova-a para outro local e teste-a novamente.
7
Repita os passos 5-6 até que o local em que colocou o
suporte da câmara lhe proporcione o melhor ângulo de
visão.
Dica: certifique-se de que anota qual a direção que está
para cima quando efetuar o teste de visualização da câmara,
para que mais tarde a instale permanentemente no local
correto.

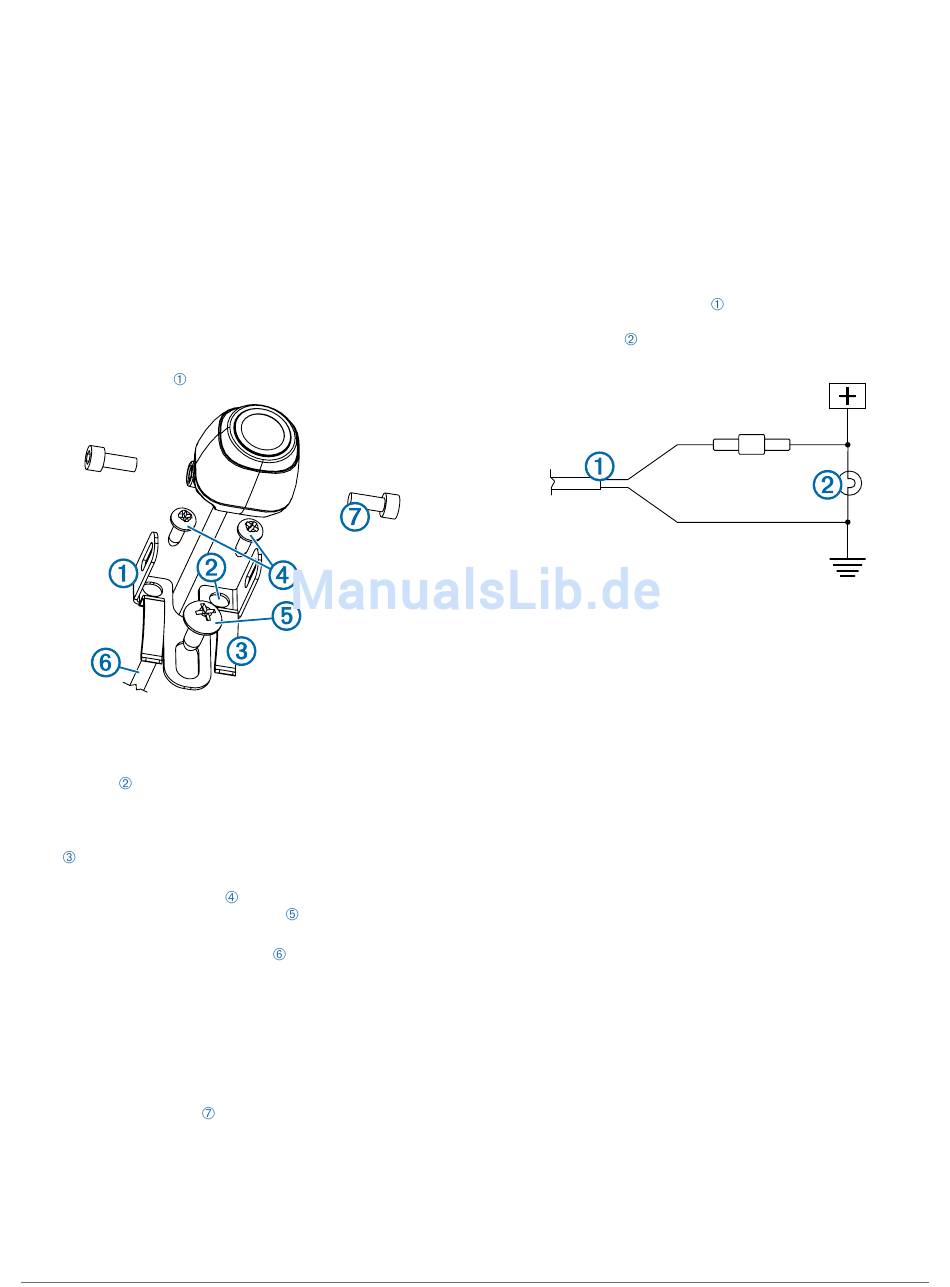

Montar a câmara
Antes de montar permanentemente a câmara, deve testar o
local de montagem para verificar qual o melhor ângulo de visão
no veículo (Testar a posição da câmara e do
Se já ligou a câmara ao suporte, tem de desligá-la antes.
1
Coloque o suporte no local de montagem.
2
Selecione uma opção:
• Se pretende montar o suporte diretamente na superfície
do veículo, marque a posição dos dois orifícios no
suporte .
• Se pretende instalar o suporte numa chapa de matrícula,
remova um dos parafusos da chapa de matrícula e
posicione o suporte de forma a que o orifício do suporte
fique alinhado com o orifício da chapa de matrícula.
3
Fixe o suporte ao veículo utilizando os parafusos
autorroscantes fornecidos
matrícula que removeu no passo 2
4
Coloque a câmara no suporte e determine qual o melhor
local para que o cabo da câmara
5
Com a broca apropriada, abra um orifício para o cabo da
câmara entrar no veículo.
6
Passe o cabo da câmara pelo orifício e encaminhe-o até ao
transmissor.
É possível adquirir cabos de extensão de 15 m (50 pés) em
separado, se necessário.
7
Fixe a câmara ao suporte utilizando os parafusos
hexagonais fornecidos
8
Ajuste o ângulo da câmara e aperte os parafusos
hexagonais com a chave hexagonal fornecida.
9
Aplique vedante à volta do cabo no orifício onde este entra
no veículo (opcional).
18
transmissor).
ou o parafuso da chapa de
.
entre no veículo.
.
Instalar o transmissor
Antes de instalar permanentemente o transmissor, deve testar
o local de instalação para verificar se funcionará corretamente
(Testar a posição da câmara e do
1
Fixe o transmissor ao local de instalação utilizando as
ferramentas adequadas para a superfície, como parafusos,
porcas ou braçadeiras.
O porta-fusíveis situado junto ao transmissor não é à prova
de água. Não é recomendada a instalação do porta-fusíveis
num local ao ar livre.
2
Ligue a câmara e os cabos do transmissor.
O conetor entre a câmara e o transmissor não é à prova de
água. Se optar for fazer esta ligação ao ar livre, certifique-se
de que a ligação é à prova de água.
3 Ligue o cabo de alimentação
de alimentação entre 12-24 V CC, de preferência a um farol
de marcha atrás , através de um conetor de fios sem solda
(não incluído).
NOTA: se ligar o transmissor a uma fonte de alimentação
permanente de 12 a 24 V CC (por exemplo, às luzes de
circulação diurna), e não à luz de marcha atrás, terá de ligar
e desligar manualmente a alimentação do transmissor. Se
deixar o transmissor ligado, este poderá descarregar a
bateria.
4
Se não utilizou um conetor de fios sem solda, solde e isole
as ligações elétricas aplicando calor, para as proteger das
condições climatéricas.
Utilizar a câmara
A câmara transmite vídeos de várias formas, consoante a forma
como ligou o cabo de alimentação ao transmissor.
1
Selecione uma opção para transmitir vídeo:
• Se ligou o transmissor a um farol de marcha-atrás
(recomendado), engrene a marcha-atrás no veículo. O
dispositivo transmite automaticamente vídeo da câmara
de segurança.
• Se ligou o transmissor a uma luz de circulação diurna ou
a uma fonte de alimentação de 12 V CC estável,
selecione o ícone da câmara no dispositivo para
transmitir vídeo da câmara de segurança.
2 Selecione uma opção para regressar ao modo de
funcionamento normal do dispositivo:
• Se ligou o transmissor a um farol de marcha-atrás
(recomendado), desengrene a marcha-atrás. O
dispositivo regressa automaticamente ao modo de
funcionamento normal.
• Se ligou o transmissor a uma luz de circulação diurna ou
a uma fonte de alimentação de 12 V CC estável,
selecione o ícone da câmara no dispositivo para
regressar ao modo de funcionamento normal.
transmissor).
do transmissor a uma fonte
