Montere Kameraet - Garmin BC 20 Installationsanleitung

TIPS: Merk hvilken retning som er opp når du tester
kameravisningen, slik at det blir riktig når du installerer den
permanent.

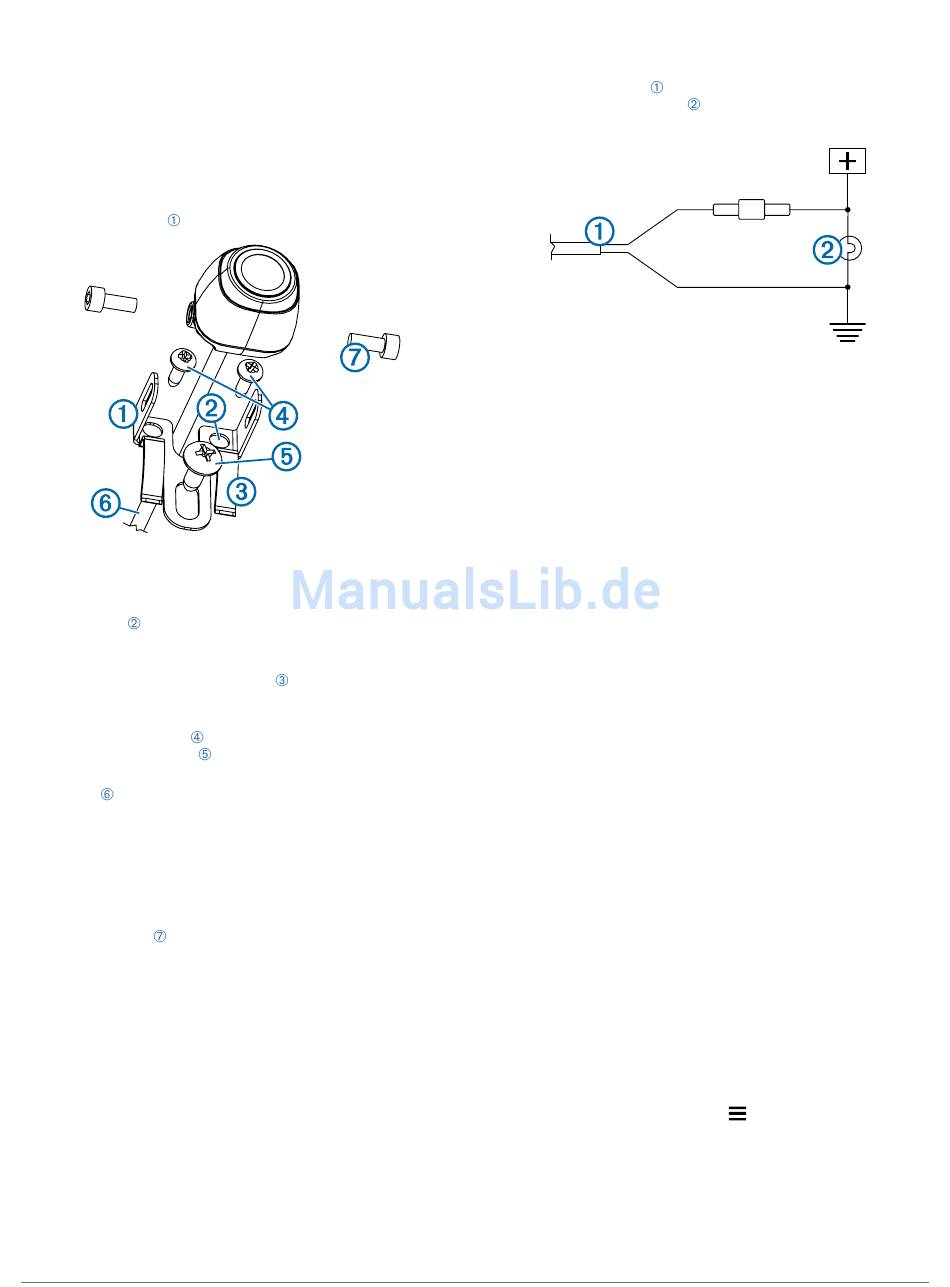

Montere kameraet

Før du monterer kameraet permanent, bør du teste hvor du bør
montere det for å få den beste visningen for kjøretøyet
plasseringen for kameraet og
Hvis du allerede har koblet kameraet til braketten, må du
demontere det først.
1
Plasser braketten på monteringsstedet.
2
Velg et alternativ:
• Hvis du monterer braketten direkte på overflaten av
kjøretøyet, merker du av plasseringen for de to hullene på
braketten .
• Hvis du installerer braketten på et nummerskilt, fjerner du
en av skruene på nummerskiltet og klipser braketten på
plass slik at hullet på braketten
nummerskiltet.
3
Fest braketten til kjøretøyet ved hjelp av de medfølgende
selvborende skruene
nummerskiltet i trinn 2
4
Sett kameraet i braketten, og finn det beste stedet hvor
kabelen kan gå inn i kjøretøyet.
5
Bor et hull ved hjelp av en borbits i riktig størrelse for at
kamerakabelen kan gå inn i kjøretøyet.
6
Før kamerakabelen gjennom hullet, og led den til senderen.
Du kan kjøpe forlengelseskabler på 15 m (50 fot) separat,
hvis det er nødvendig.
7
Fest kameraet til braketten ved hjelp av de medfølgende
unbrakoboltene .
8
Juster vinkelen til kameraet, og trekk til unbrakoboltene ved
hjelp av den medfølgende unbrakonøkkelen.
9
Påfør bobilforsegling rundt kabelen der den går inn i bilen
(valgfritt).
Installere senderen
Før du installerer senderen permanent, må du teste at den
fungerer som den skal på installasjonsplasseringen
plasseringen for kameraet og
1 Fest senderen på installasjonsplasseringen ved hjelp av
egnede festeanordninger, for eksempel skruer, bolter eller
strips.
Sikringholderen ved senderen er ikke vanntett. Det anbefales
ikke at du installerer sikringsholderen der den er utsatt for
elementene.
2 Koble til kablene for kameraet og senderen.
30
senderen).
er på linje med hullet på
eller skruen du fjernet fra
.
(Teste
senderen).
Kontakten mellom kameraet og senderen er ikke vanntett.
Hvis du kobler til på et sted som er utsatt for elementene, må
du sørge for at tilkoblingen er vanntett.
3
Koble strømkabelen
24 VDC, helst et ryggelys
skjøteledningkontakt (selges separat).
(Teste
MERK: Koble senderen til en kontinuerlig kilde på 12–
24 VDC (for eksempel en kjørelampe) i stedet for en
ryggelampe som krever at du veksler strøm til senderen
manuelt. Senderen kan tømme kjøretøyets batteri hvis den
ikke slås av.
4
Hvis du ikke brukte loddefri skjøteledningkontakt, må du
lodde og varmekrympe de elektriske koblingene for å
beskytte dem fra elementene.
Bruke kameraet
Kameraet viser video på enheten på forskjellige måter,
avhengig av hvordan du koblet strømmen til senderen.
1
Velg et alternativ for å se video:
• Hvis du koblet senderen til et ryggelys (anbefalt), setter
du bilen i revers. Enheten viser automatisk video fra
ryggekameraet.
• Hvis du koblet senderen til en kjørelampe eller annen
konstant strømkilde på 12 VDC, velger du kameraikonet
på enheten for å vise video fra ryggekameraet.
2
Velg et alternativ for å gå tilbake til normal bruk:
• Hvis du koblet senderen til et ryggelys (anbefalt), tar du
bilen ut av revers. Enheten går automatisk tilbake til
normal bruk.
• Hvis du koblet senderen til en kjørelampe eller annen
konstant strømkilde på 12 VDC, velger du kameraikonet
på enheten for å gå tilbake til normal bruk.
Justere veiledningslinjene
Veiledningslinjer gir en visuell fremstilling av kjøretøyets bane
når du rygger. For å gi best mulig referanse bør de justeres slik
at de viser ytterkantene av kjøretøyet.
1 Posisjoner kjøretøyet slik at en side er justert etter
fortauskanten, en innkjørsel eller parkeringslinjer.
Du bør kanskje posisjonere kjøretøyet midt i en
parkeringsrute og deretter kjøre frem til neste rute. Dermed
kan du bruke de bakre linjene på parkeringsruten som
referansepunkt for justeringen.
Fortauskanten, innkjørselen eller parkeringslinjene bør være
tydelige på enheten.
2
Gå til kameravisningen, og velg
3
Bruk pilene i hjørnene av skjermbildet til å flytte
veiledningslinjene slik at de stemmer overens med vinkelen
og posisjonen til fortauskanten, innkjørselen eller
parkeringslinjene.
Veiledningslinjene skal vises rett over referansepunktene.
fra senderen til en strømkilde på 12–
, ved hjelp av en loddefri
> Juster.
