VIEO
RV 51/52
™
INSTALLATIONSANWEISUNGEN
Wichtige Sicherheitsinformationen
WARNUNG
Lesen Sie alle Produktwarnungen und sonstigen wichtigen Informationen der Anleitung "Wichtige Sicherheits-
und Produktinformationen", die dem Produkt beiliegt.
ACHTUNG
Wenn Sie die Vorsichtshinweise nicht beachten, könnte es zu Schäden am Fahrzeug oder zu einer schlechten
Leistung des Produkts kommen.
Das Gerät muss gemäß diesen Anweisungen installiert werden.
Beginnen Sie erst mit der Installation dieses Produkts, wenn Sie die Stromversorgung des Fahrzeugs getrennt
haben.
Bevor Sie das Produkt mit Strom versorgen, stellen Sie sicher, dass es ordnungsgemäß entsprechend den
Installationsanweisungen geerdet ist.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit der Installation beginnen. Sollten bei der
Installation Probleme auftreten, wenden Sie sich an den Produktsupport von Garmin
®
.
April 2021
GUID-4F264AA7-30E5-4F0C-AD74-0C8DE09EE764 v4
Werbung

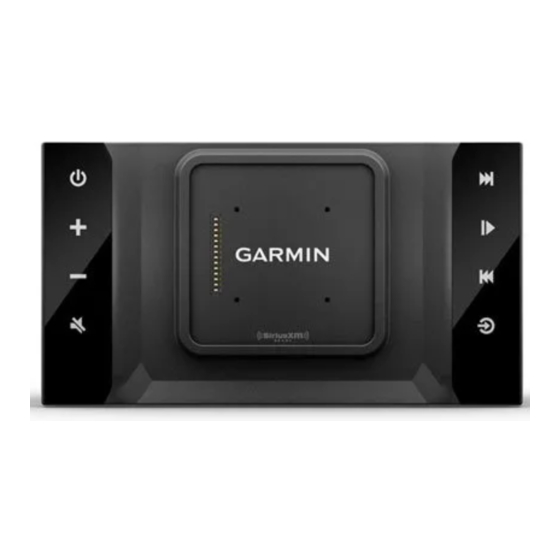

Verwandte Anleitungen für Garmin VIEO RV 51
Inhaltszusammenfassung für Garmin VIEO RV 51
- Seite 1 Bevor Sie das Produkt mit Strom versorgen, stellen Sie sicher, dass es ordnungsgemäß entsprechend den Installationsanweisungen geerdet ist. Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit der Installation beginnen. Sollten bei der Installation Probleme auftreten, wenden Sie sich an den Produktsupport von Garmin ® April 2021...
-
Seite 2: Identifizierung Der Anschlüsse
Identifizierung der Anschlüsse Identifizierung der Anschlüsse (Vieo RV 51) Element Bezeichnung Beschreibung Anschlussdetails Line-Ausgangsan Linker (weiß), rechter (rot) und Subwoofer-RCA- ZONE 1 LINE OUT schlüsse für Zone 1 Anschluss (orange) Line-Ausgangsan Linker (weiß), rechter (rot) und Subwoofer-RCA- ZONE 2 LINE OUT schlüsse für Zone 2... - Seite 3 Element Bezeichnung Beschreibung Anschlussdetails Zum Verbinden von bis zu vier Fahrzeugkameras, darunter Kameras für die Sicht nach vorne, nach links, nach rechts und Rückfahrkameras 3,5-mm-Mono-Mikrofonanschluss Mikrofoneingang Zum Verbinden des mitgelieferten Mikrofons für Frei sprechfunktionen...
- Seite 4 Identifizierung der Anschlüsse (Vieo RV 52) Element Bezeichnung Beschreibung Anschlussdetails Line-Ausgangsan Linker (weiß), rechter (rot) und Subwoofer-RCA- ZONE 1 LINE OUT schlüsse für Zone 1 Anschluss (orange) Line-Ausgangsan Linker (weiß), rechter (rot) und Subwoofer-RCA- ZONE 2 LINE OUT schlüsse für Zone 2 Anschluss (orange) Zum Verbinden des mitgelieferten, optionalen Kabel...
- Seite 5 Element Bezeichnung Beschreibung Anschlussdetails 3,5-mm-Mono-Mikrofonanschluss Mikrofoneingang Zum Verbinden des mitgelieferten Mikrofons für Frei sprechfunktionen...
- Seite 6 Kabelbäume Kabelbaum für Stromversorgung und Lautsprecher Der Kabelbaum für Stromversorgung und Lautsprecher enthält die Hauptstrom- und Lautsprecherverbindungen für das System. Der Kabelbaum wird direkt und ohne Abänderung mit dem Radio und dem Fahrzeugkabelbaum verbunden. Verwenden Sie dieses Diagramm für die Fehlerbehebung oder für nicht standardmäßige Installationsanforderungen.
- Seite 7 Links (weiß), rechts (rot) und ZONE 4 Gibt analogen Ton an einen externen Verstärker für Zone 4 aus. Subwoofer (orange) Nicht verwendet. Diese Anschlüsse sind für das Vieo RV 51/52 Produktmodell nicht aktiv. Sie müssen stattdessen den AUX IN 2 Nicht verwendet CAMERA AUDIO INPUT Anschluss auf der Rückseite des...
- Seite 8 Kabelbaum für das analoge Signal Leitungsfarbe Pin Funktion Hinweise Zum Verbinden der Steuerungen am Lenkrad. Nicht für alle Grün Analoger Eingang 1 Fahrzeuge verfügbar. Weitere Informationen erhalten Sie vom Hersteller des Wohnmobils bzw. Wohnwagens. Zum Verbinden der Steuerungen am Lenkrad. Nicht für alle Violett Analoger Eingang 2 Fahrzeuge verfügbar.
- Seite 9 Verbinden von Fahrzeug und Rückfahrkameras Sie können bis zu vier analoge Fahrzeugkameras mit dem Infotainment-System verbinden: Rückfahrkamera, linke Kamera, rechte Kamera und vordere Kamera. 1 Verlegen Sie für jede Kamera das analoge RCA-Videokabel der Kamera zur Rückseite des Radios. Bringen Sie an jedem Kabel eine Bezeichnung an, damit sie es beim Verbinden mit dem Radio identifizieren können.
- Seite 10 Befestigen des Displayadapters am Dock (nur 7-Zoll-Modelle) Befestigen Sie den Adapter am Dock, bevor Sie das Dock im Armaturenbrett installieren. 1 Setzen Sie den Adapter vorne auf das Dock auf. Richten Sie dabei die vier Schraubenlöcher am Adapter auf das Dock aus. 2 Befestigen Sie den Adapter mit den mitgelieferten Schrauben am Dock.
- Seite 11 Installieren der Halterung am Dock für Freightliner M2-Fahrzeuge 1 Setzen Sie die einzelnen Halterungen auf das Dock. Richten Sie dabei die Löcher an der Halterung auf die Löcher am Dock aus. 2 Befestigen Sie die einzelnen Halterungen mit den mitgelieferten Schrauben am Dock.
- Seite 12 Installieren der Halterung für FIAT Ducato-Fahrzeuge ™ 1 Setzen Sie die obere Halterung auf das Dock . Richten Sie dabei die Löcher an der Halterung auf die Löcher an der Oberseite des Docks aus. 2 Befestigen Sie die Halterung mit den mitgelieferten Schrauben an der Oberseite des Docks.
- Seite 13 Installieren des Geräts im linken mittleren Schacht Verwenden Sie die Befestigungsteile aus dem Lieferumfang, um das Gerät bündig im linken mittleren Schacht eines Freightliner Cascadia-Fahrzeugs zu montieren. 1 Entfernen Sie die Frontabdeckung des Armaturenbretts. 2 Befestigen Sie die Montageplatte mit den vier Schrauben aus dem Fahrzeug am Armaturenbrett. 3 Befestigen Sie die Abdeckung der Halterung mit den zwei mitgelieferten M3-Schrauben an der...
- Seite 14 10 Montieren Sie die Verkleidung , indem Sie sie an den Ecken des Geräts einrasten lassen.
- Seite 15 HINWEIS Achten Sie beim Schneiden des Armaturenbretts und beim Befestigen der Halterung im Fahrzeug auf Leitungen, Anzeigen, Airbags, Airbag-Abdeckungen, Klimaanlage und andere Komponenten. Garmin ist nicht für Schäden oder Konsequenzen verantwortlich, die sich aus der Montage ergeben. 1 Setzen Sie die einzelnen Halterungen auf das Dock .
- Seite 16 Installieren des Geräts in einem Dodge ProMaster 1 Setzen Sie die obere Halterung auf das Dock . Richten Sie dabei die Löcher an der Halterung auf die Löcher an der Oberseite des Docks aus. 2 Befestigen Sie die Halterung mit den mitgelieferten Schrauben an der Oberseite des Docks.
- Seite 17 Anbringen des Geräts an einer Wand Die Schablone und die Befestigungsteile aus dem Lieferumfang können für die bündige Montage des Geräts an der Wand des Wohnmobils bzw. Wohnwagens verwendet werden. WARNUNG Sie müssen sich immer bezüglich des Montageorts sicher sein, bevor Sie in eine Wand schneiden. In den Wänden von Wohnmobilen bzw.
- Seite 18 AM-Funkfrequenzbereich 522 bis 1620 kHz 530 bis 1710 kHz AM-Frequenzschritt 9 kHz 10 kHz © 2020 Garmin Ltd. oder deren Tochtergesellschaften Das Radio begrenzt u. U. die Ausgangsleistung, um ein Überhitzen des Verstärkers zu verhindern und um die Audiopegel beizubehalten.
- Seite 19 , das Garmin Logo, Fusion ® und das Fusion Logo sind Marken von Garmin Ltd. oder Tochtergesellschaften und sind in den USA und anderen Ländern eingetragen. Vieo ist eine Marke von Garmin Ltd. oder deren Tochtergesellschaften. Diese Marken dürfen nur mit ausdrücklicher Genehmigung von Garmin verwendet ™...
- Seite 20 © 2020 Garmin Ltd. oder deren Tochtergesellschaften support.garmin.com...
