BC™ 20 Wireless Backup Camera
Installation Instructions
Per avvisi sul prodotto e altre informazioni importanti, consultare
la guida Informazioni importanti sulla sicurezza e sul prodotto
inclusa nella confezione del dispositivo GPS.
Garmin consiglia di far installare il dispositivo esclusivamente
da tecnici esperti e qualificati. Il collegamento errato del cavo di
alimentazione potrebbe provocare danni al prodotto o alla
batteria, nonché lesioni alla persona.
Quando si collega il cavo di alimentazione, non rimuovere il
portafusibili. Per evitare possibili lesioni o danni al prodotto
dovuti a incendio o surriscaldamento, è necessario che il
fusibile appropriato sia installato come indicato nelle specifiche
del prodotto. Inoltre, il collegamento del cavo di alimentazione
senza che sia installato il fusibile appropriato invaliderà la
garanzia del prodotto.
Durante le operazioni di foratura, taglio o carteggiatura,
indossare degli occhiali protettivi, una maschera antipolvere e
un'adeguata protezione per l'udito.
AVVERTENZA
Prima di effettuare fori o tagli verificare l'eventuale presenza di
oggetti nel lato opposto della superficie da tagliare.
Queste istruzioni di installazione non si applicano a un tipo di
veicolo specifico e fungono da guida durante l'installazione di
questo prodotto sul veicolo. Per domande specifiche sul veicolo,
è necessario contattare il produttore del veicolo.

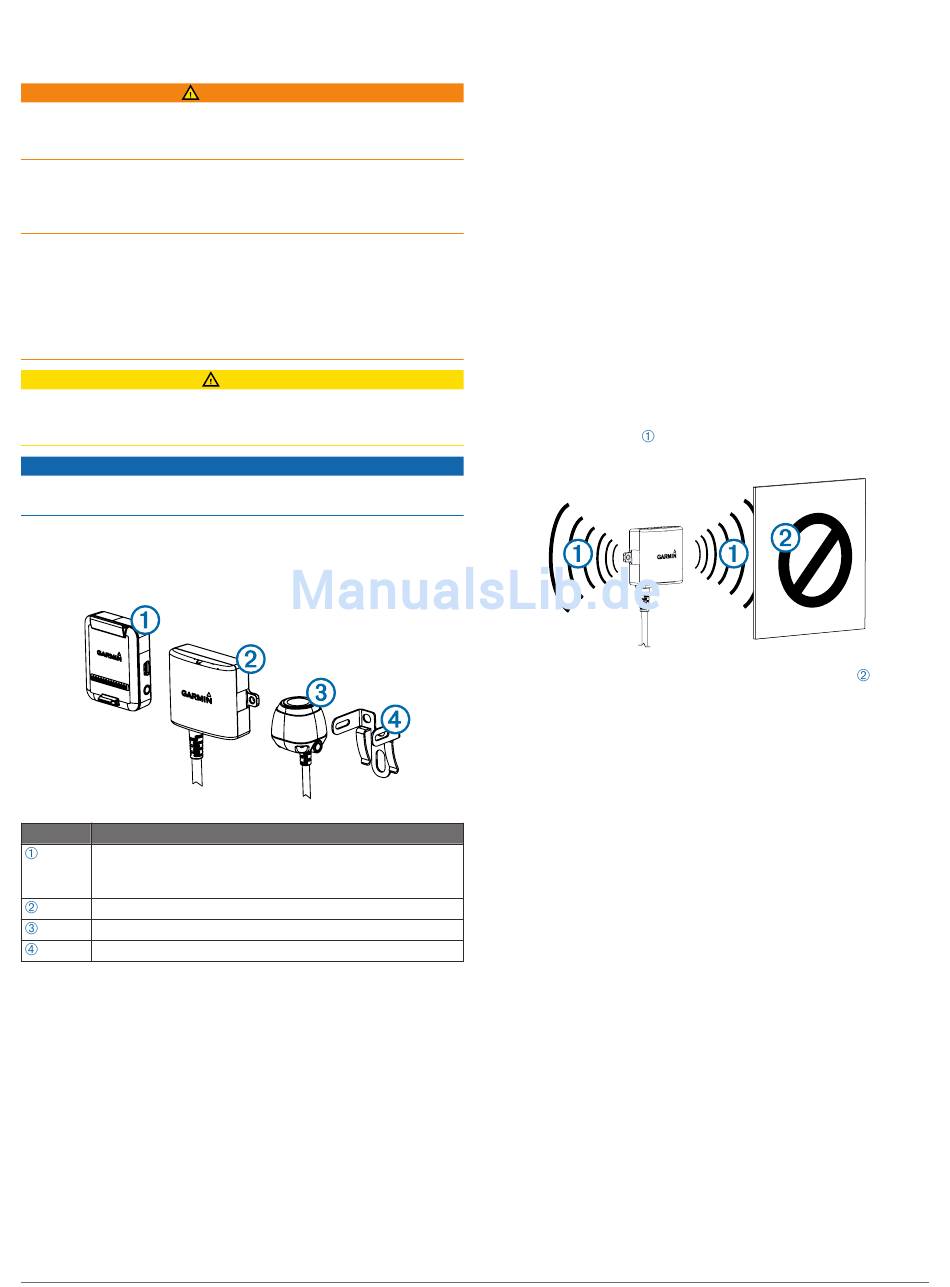

Elemento Descrizione
Supporto PND della videocamera wireless
Il dispositivo PND deve essere alimentato tramite questo
supporto per comunicare con la videocamera.
Trasmettitore
Videocamera
Staffa di montaggio della videocamera
Strumenti necessari per l'installazione
• Trapano e punta da trapano da 9,09 (0,36 poll. o
impugnatura a T)
• Cacciavite a croce 2
• Viti, bulloni o fascette (per fissare il trasmettitore)
• Connettore con cavi uniti senza saldatura o guaina
termorestringente con saldatura
• Sigillante RV (opzionale)
Informazioni sull'installazione della
videocamera
Quando si seleziona una posizione di installazione per la
videocamera, tenere presente quanto segue.
8
ATTENZIONE
AVVISO
• È necessario testare una posizione di montaggio prima di
installare definitivamente la videocamera.
• Installare la videocamera più in alto nella parte posteriore del
veicolo consente di ottenere un angolo di visualizzazione
migliore.
• La staffa inclusa può essere agganciata a una targa o ad
altre superfici simili oppure può essere fissata alla parte
posteriore del veicolo tramite le viti autofilettanti senza punta.
Informazioni sulla posizione e sul cablaggio
del trasmettitore
Durante la selezione di una posizione per installare il
trasmettitore wireless, tenere presente quanto segue.
• È necessario testare una posizione di installazione proposta
prima di installare il trasmettitore in modo definitivo.
• Sebbene il trasmettitore possa trasmettere perfettamente il
segnale video a una distanza di circa 13,5 metri (45 piedi), la
posizione del trasmettitore può influire su questo valore.
◦ Più vicino viene installato il trasmettitore al supporto PND
della videocamera wireless, più stabile sarà il segnale.
◦ Il trasmettitore fornisce il segnale migliore quando una
superficie piana punta verso il supporto PND della
videocamera wireless.
◦ La presenza di metalli duri o di elettrodomestici
traiettoria del trasmettitore riduce considerevolmente la
distanza di trasmissione.
◦ Minore è il numero di oggetti solidi presenti tra la
traiettoria del trasmettitore e il dispositivo, più stabile è il
segnale.
• Se la distanza tra la videocamera e il trasmettitore supera la
lunghezza del cavo incluso, è possibile utilizzare prolunghe
aggiuntive. È possibile acquistare una prolunga da 15 m
(50 piedi) ed è possibile installarne più di una. Contattare il
concessionario Garmin oppure visitare il sito Web
www.garmin.com per ulteriori informazioni.
• Il portafusibili posizionato vicino al trasmettitore non è
impermeabile. Si raccomanda di non installare il portafusibili
in una posizione esposta agli agenti atmosferici.
• Il connettore tra la videocamera e il trasmettitore non è
impermeabile. Se si esegue questo collegamento in una
posizione esposta agli agenti atmosferici, è necessario
accertarsi che tale collegamento sia impermeabile.
Test della videocamera e della posizione del
trasmettitore
1
Fissare temporaneamente la videocamera nella posizione di
installazione desiderata.
2
Posizionare temporaneamente il trasmettitore nella posizione
di installazione desiderata, quindi collegarlo all'alimentazione
e alla videocamera.
SUGGERIMENTO: per non attorcigliare i cavi del veicolo
durante l'esecuzione di questo test, è possibile collegare il
trasmettitore e la videocamera a una batteria da 12 V cc.
nella
