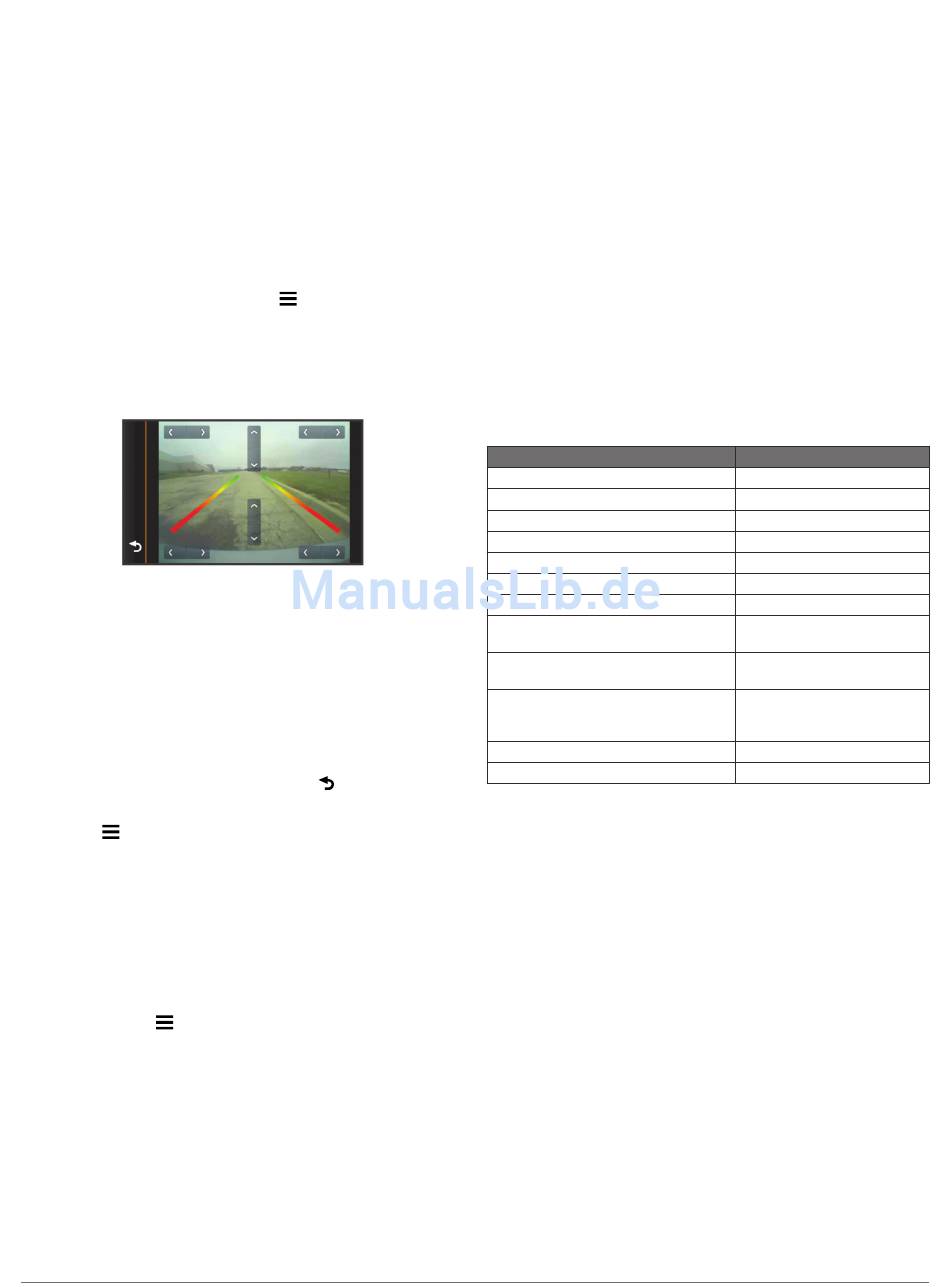

Wyrównywanie linii nawigacyjnych
Linie nawigacyjne stanowią wizualne przedstawienie ścieżki
pojazdu podczas cofania. Wyrównanie tych linii zapewni
dokładne punkty odniesienia, które będą odzwierciedlały drogę
zewnętrznych krawędzi pojazdu.
1
Zaparkuj pojazd bokiem blisko krawężnika, podjazdu lub linii
miejsca parkingowego.
Możesz zaparkować pojazd na środku miejsca
parkingowego, a następnie przejechać do przodu, na
następne miejsce. Pozwala to wykorzystać linie miejsca
parkingowego widoczne z tyłu pojazdu jako punkty
odniesienia dla wyrównywania.
Krawężnik, podjazd lub linie miejsca parkingowego powinny
być wyraźnie widoczne w urządzeniu.
2
W widoku kamery wybierz kolejno
3
Użyj strzałek w rogach ekranu do przesunięcia linii
nawigacyjnych, aby dopasować je do kąta i położenia
krawężnika, podjazdu lub linii miejsca parkingowego.
Linie nawigacyjne powinny pojawiać się bezpośrednio nad
obranymi punktami odniesienia.
4
Użyj strzałek na środku ekranu, aby przesunąć linie
nawigacyjne w górę lub w dół.
Czerwona część linii nawigacyjnych powinna być wyrównana
z tyłem pojazdu.
5
W razie potrzeby przestaw pojazd drugim bokiem do
krawężnika, podjazdu lub linii miejsca parkingowego
i powtórz wyrównywanie.
Linie nawigacyjne powinny być wyrównane symetrycznie,
nawet jeśli pojazd nie stoi idealnie równolegle do
krawężnika, podjazdu lub linii miejsca parkingowego.
6
Po zakończeniu wyrównywania wybierz
Wyświetlanie i ukrywanie linii nawigacyjnych
1 Wybierz .
2 Wybierz opcję:
• Aby wyświetlić linie nawigacyjne na ekranie, wybierz
Pokaż linie.
• Aby ukryć linie nawigacyjne na ekranie, wybierz Ukryj
linie.
Korygowanie wyrównania
Można zresetować linia nawigacyjne do ich ustawień
domyślnych.
1
Wybierz kolejno > Przywróć.
2
Wybierz Tak.
Parowanie uchwytu nadajnika i urządzenia
Nadajnik i uchwyt urządzenia nawigacyjnego kamery
bezprzewodowej są sparowane fabrycznie. Jeśli nadajnik
i uchwyt urządzenia nawigacyjnego są poprawnie
zainstalowane, lecz nie widać obrazu, można spróbować
ponownie sparować nadajnik i uchwyt urządzenia
nawigacyjnego.
1
Upewnij się, że zasilanie nadajnika zostało odłączone
poprzez zaparkowanie pojazdu lub wyłączenie źródła
zasilania stałego.
> Dostosuj.
.
2
Włącz urządzenie nawigacyjne podłączone do uchwytu
urządzenia nawigacyjnego kamery bezprzewodowej.
3 Na uchwycie urządzenia nawigacyjnego kamery
bezprzewodowej przytrzymaj PAIR aż w urządzeniu
nawigacyjnym zostanie wyświetlony komunikat Rozpocznij
parowanie.
Jeśli komunikat Rozpocznij parowanie nie pojawi się
w urządzeniu nawigacyjnym, upewnij się, że uchwyt
urządzenia nawigacyjnego kamery jest prawidłowo
podłączony do zasilania.
4
Dostarcz zasilanie do nadajnika, włączając bieg wsteczny
lub włączając odpowiednie źródło zasilania stałego.
Po około pięciu sekundach w urządzeniu nawigacyjnym
zostanie wyświetlony komunikat Parowanie poprawne.
5
Zrestartuj uchwyt urządzenia nawigacyjnego kamery
bezprzewodowej i nadajnik poprzez wyłączenie ich obu,
a następnie ponowne włączenie.
6
Jeśli nadajnik i uchwyt urządzenia nawigacyjnego kamery
bezprzewodowej nie zostaną poprawnie sparowane, powtórz
kroki 1–4.

Dane techniczne

Dane techniczne
Czujnik kamery
Rozdzielczość kamery
Kąt widzenia kamery (pionowy)
Kąt widzenia kamery (poziomy)
Napięcie wejściowe kamery i nadajnika 9–28 V, prąd stały
Bezpiecznik
Pobór prądu przez kamerę i nadajnik
Klasa wodoszczelności kamery
i nadajnika
Zakres temperatury roboczej kamery
Zakres temperatury roboczej nadajnika
i uchwytu przenośnego urządzenia
nawigacyjnego
Typ transmisji bezprzewodowej
Dystans transmisji bezprzewodowej
Wartość
CMOS typu 1/3.7
640 × 480
115°
140°
500 mA, szybki
150 mA przy 12 V DC
IEC 60529 IPX7
od -40°C do 85°C (od -40°F
do 185°F)
od -20°C do 70°C (od -4°F do
158°F)
Pasmo radiowe ISM 2,4 GHz
13,5 m (45 stóp)
