Reparaturen am Gerät
10. Farbstufengehäuse (2) reinigen.
11. Obere Packung (8) und untere Packungen (9) mit
Maschinenfett einstreichen.

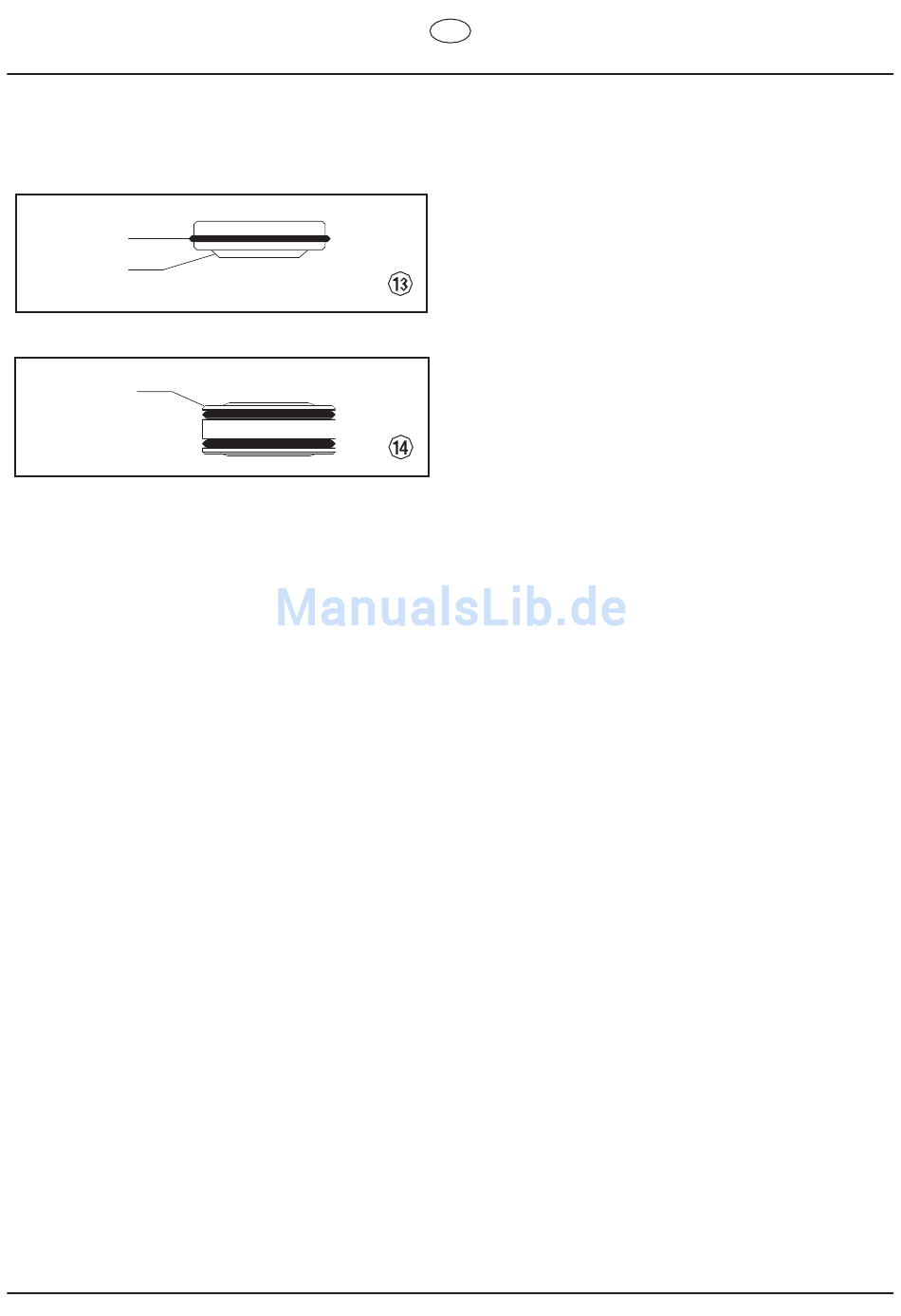

12. Obere Packung (Abb. 13) mit O-Ring (1) und vorstehender
Lippe (2) nach unten einsetzen.
1
2
13. Setzen Sie die untere Packungsdichtung (Abb. 19) mit der
konischen Kante (1) nach oben ein.
1
14. Kolbenführung (Abb. 12, Pos. 7) in die Führungsmutter (6)
einsetzen. Führungsmutter (6) in das Farbstufengehäuse
(2) einschrauben und von Hand anziehen.
15. Montagewerkzeug (im Lieferumfang Ersatz-Packungen) für
den Kolben (3) von oben auf den Kolben schieben.
16. Montagewerkzeug und Kolben (3) mit Maschinenfett
einstreichen.
17. Kolben (3) von unten in das Farbstufengehäuse (2) durch
die unteren Packungen (9) einführen. Mit einem
Gummihammer leicht von unten auf den Kolben (3)
schlagen, bis er oberhalb des Farbstufengehäuses zu
sehen ist.
18. Montagewerkzeug vom Kolben (3) entfernen.
19. Mit Rollgabelschlüssel Führungsmutter (6) vorsichtig
anziehen.
20. Ordnen Sie das Pumpenanschlussgehäuse (2) unter dem
Getriebegehäuse an und drücken Sie es nach oben, bis es
mit dem Getriebegehäuse abschließt. Wenn die Bohrung
für den Verbindungsstift in der Kolbenstange (3) mit der
Bohrung in der Verbindungsstange (5) übereinstimmt,
schieben Sie den Verbindungsstift (11) ein.
21. Schieben Sie den Haltering (10) über den Verbindungsstift
(11) nach unten.
22. Farbstufengehäuse (2) an das Getriebegehäuse fixieren.
Darauf achten, dass der Druckgeber die
Druckgeberdichtung (10) nicht beschädigt.
23. Farbstufengehäuse (2) am Getriebegehäuse fest
anschrauben.
24. O-Ring (Abb. 10, Pos. 6) zwischen Farbstufengehäuse (2)
und Einlassventilgehäuse mit Maschinenfett einstreichen.
Einlassventilgehäuse in das Farbstufengehäuse
einschrauben.
25. Anschlussbogen vom Ansaugschlauch in das Einlass-
ventilgehäuse (Abb. 10, Pos. 1) schieben und mit
Halteklammer sichern. Rücklaufschlauch anschrauben und
am Ansaugschlauch anklammern.
26. Frontdeckel montieren.
