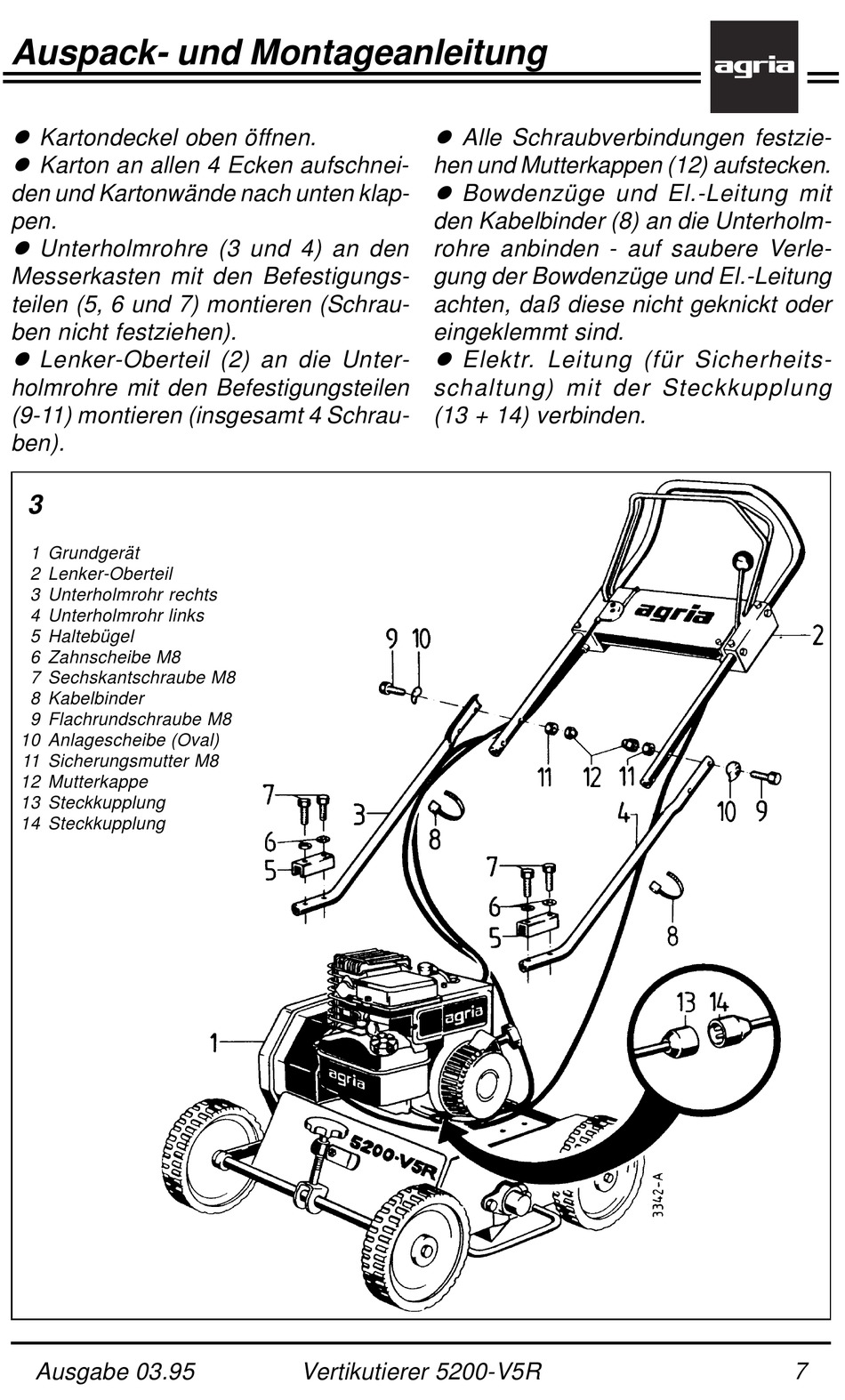

Auspack- und Montageanleitung

l Kartondeckel oben öffnen.
l Karton an allen 4 Ecken aufschnei-
den und Kartonwände nach unten klap-
pen.
l Unterholmrohre (3 und 4) an den
Messerkasten mit den Befestigungs-
teilen (5, 6 und 7) montieren (Schrau-
ben nicht festziehen).
l Lenker-Oberteil (2) an die Unter-
holmrohre mit den Befestigungsteilen
(9-11) montieren (insgesamt 4 Schrau-
ben).
3
1 Grundgerät
2 Lenker-Oberteil
3 Unterholmrohr rechts
4 Unterholmrohr links
5 Haltebügel
6 Zahnscheibe M8
7 Sechskantschraube M8
8 Kabelbinder
9 Flachrundschraube M8
10 Anlagescheibe (Oval)
11 Sicherungsmutter M8
12 Mutterkappe
13 Steckkupplung
14 Steckkupplung
Ausgabe 03.95
l Alle Schraubverbindungen festzie-
hen und Mutterkappen (12) aufstecken.
l Bowdenzüge und El.-Leitung mit
den Kabelbinder (8) an die Unterholm-
rohre anbinden - auf saubere Verle-
gung der Bowdenzüge und El.-Leitung
achten, daß diese nicht geknickt oder
eingeklemmt sind.
l Elektr. Leitung (für Sicherheits-
schaltung) mit der Steckkupplung
(13 + 14) verbinden.
Vertikutierer 5200-V5R 7
