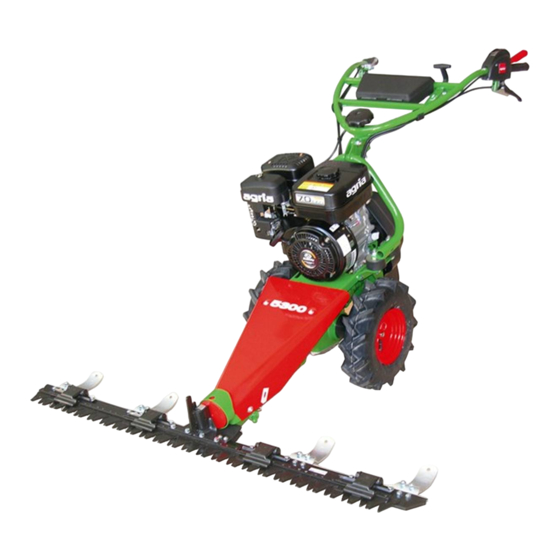

- Seite 1 Betriebsanleitung ® für agria -Wiesenmäher 5300 Honda-Motor 4238 & Vor Inbetriebnahme Betriebsanleitung durchlesen und Sicherheits- und Warnhinweise beachten! Betriebsanleitung Nr. 998 290 04.05...
-
Seite 2: Symbole, Fabrikschild
Wiesenmäher - Grundgerät l Lenker mit Griffschraube geöffnet l 1 Paar Triebräder * geschlossen l Mähbalken * l Bordwerkzeugsatz è - Serviceç = wenden Sie sich bitte an Ihre agria- * = entsprechend der Maschinenaus- Fachwerkstatt führung Wiesenmäher 5300... -
Seite 3: Bezeichnungen Der Teile
Bezeichnungen der Teile Wiesenmäher 5300... - Seite 4 16 Triebrad 17 Rastfeder für Triebrad Bild B 1 Luftfilter 2 Vergaser 3 Kraftstoffbehälterdeckel 4 Kraftstoffbehälter 5 Choke-Hebel 6 Motor-Typ-Nr. 7 Starter-Handgriff 8 Kühlluftsieb 9 Auspuff mit Berührungsschutz 10 Zündkerze, Zündkerzenstecker 11 Motoröl-Einfüllverschlussschraube - Kontrollöffnung 12 Motoröl-Ablassschraube 13 Kraftstoffhahn Wiesenmäher 5300...
-
Seite 5: Inhaltsverzeichnis
Ausklappseiten beachten! Bedienung Abb. A und B ......3 Erstinbetriebnahme ......27 Abb. C und D ....... 54 Starten des Motors ......28 Abstellen des Motors ...... 29 Mähen ..........30 Gefahrenbereich ......31 Mähen in Hanglagen ...... 31 Wiesenmäher 5300... -
Seite 6: Empfehlungen Schmierstoffe Und Korrosionsschutzmittel
Wartung und abbaubar sind. Instandsetzung: Mit dem Einsatz von Bio-Schmiermittel und Bio-Korrosionsschutzöl handeln Sie Ihre agria-Fachwerkstatt hat geschulte ökologisch richtig, schützen die Umwelt, Mechaniker, die eine fachgemäße War- fördern die Gesunderhaltung von Men- tung und Instandsetzung durchführen. schen, Tieren und Pflanzen. -
Seite 7: Auspack-, Montageanleitung
(6) ziehen auf Stellung "0" und einrasten - Radantrieb ist ausgeschaltet und die Maschine kann ohne Motorantrieb bewegt wer- l Maschine rückwärts aus dem Karton ziehen Mähbalken (5) anbauen Maßnahmen für Erstin- betriebnahme durchfüh- Wiesenmäher 5300... -
Seite 8: Sicherheitstechnische Hinweise
Eigenmächtige Veränderungen an dem Zum Transport auf Kraftfahrzeugen oder Wiesenmäher schließen eine Haftung Anhängern außerhalb der zu bearbei- des Herstellers für daraus resultieren- tenden Fläche ist der Motor abzu- de Schäden aus. schalten. Vorsicht bei drehenden Werkzeugen - Sicherheitsabstand! Wiesenmäher 5300... -
Seite 9: Arbeits- Und Gefahrenbereich
Bei allen Arbeiten mit dem Wiesen- seitigen. mäher, insbesondere beim Wenden, Bei Arbeiten in eingefassten Flächen muss der Maschinenführer den ihm muss der Sicherheitsabstand zur Um- durch die Holme gewiesenen Abstand randung eingehalten werden, um das vom Gerät einhalten! Werkzeug nicht zu beschädigen. Wiesenmäher 5300... - Seite 10 Bei Ausführung mit Zünd- Zum Transport und Aufbewahren unbe- schlüssel diesen abziehen, ansonsten dingt die Messerschutzleisten auf- Zündkerzenstecker abziehen. stecken und bei den Fingerbalken zu- sätzlich die Spannfedern einhaken. Den abmontierten Mähbalken nicht ohne Schutzleisten transportieren. Wiesenmäher 5300...
-
Seite 11: Wartung Und Reinigung
Schneeschieber satzteilen müssen diese qualitativ Schneeschieber richtig anbauen! gleichwertig sein und den von der Fir- Rutschfestes Schuhwerk tragen. ma agria festgelegten technischen An- Beim Schwenken des Schneeschiebers forderungen entsprechen. auf Quetsch- und Scherstellen achten. Die Arbeitsgeschwindigkeit muss der je- weiligen Arbeitsbedingung angepaßt... -
Seite 12: Sicherheitstechnische Hinweise Motor, Kraftstoff Und Öl
Aufgebrauchte, scheinbar leere Druck- dosen (Starthilfe usw.) vor dem Weg- werfen an einer gelüfteten, von Funken und Flammen abgelegenen Stelle voll- ständig entleeren oder ggf. zum Sonder- müll geben. Vorsicht beim Ablassen von heißem Öl, es besteht Verbrennungsgefahr. Wiesenmäher 5300... -
Seite 13: Sicherheitstechnische Hinweise Beschreibung Der Warnzeichen
Vor Reinigungs-, Wartungs- und Repa- raturarbeiten Motor abstellen und Kerzenstecker abziehen. Bei laufendem Motor ausreichend Ab- stand vom Bereich des Mähwerkzeuges halten! Beschreibung der Gebotszeichen Beim Arbeiten mit der Maschi- ne sind individuelle Gehör- schutzmittel zu benutzen. Schutzhandschuhe benutzen. Wiesenmäher 5300... -
Seite 14: Technische Angaben
2. Technische Angaben Wiesenmäher Kupplung: Keilriemenkupplungen mit Spannrollen zwischen Motor und Getriebe Reibkupplung für Rückwärtsgang Maschinen-Abmessungen: Nur original agria-Keilriemen verwen- den! (siehe Verschleißteile Seite 51) Getriebe: ..... Schneckengetriebe mit schaltbarem Radantrieb Getriebeöl SAE 90-API GL5 Einfüllmenge ca. 0,6 Ltr. Fahrgeschwindigkeit: vorwärts ....... -
Seite 15: Motor
Gebläse-Luftgekühlter Einzylinder- Kraftstoff: ..handelsübliches Benzin, 4-Takt OHV Benzinmotor Oktanzahl mind. 85 ROZ; Motorenfabrikat: ..... Honda siehe Kraftstoffempfehlung Luftfilter: ..Trocken-Filterelement MäherTyp: 5300 441 5300 531 mit Schaumstoff-Vorfilter Motor-Typ: GX 160 GX 200 K1 QPU QHQ4 Vergaser: ....Drosselklappentyp Bohrung:... -
Seite 16: Geräte- Und Bedienelemente
3. Geräte- und Bedienelemente Der Wiesenmäher agria Typ 5300 ist ge- Kühlung eignet für den Einsatz und Arbeiten in Die Kühlung erfolgt bei dem Motor durch der Land- und Forstwirtschaft, wie Gras- ein Luftgebläse. und Wiesenmähen, sowie im Winter- Das Kühlluftsieb am Reversierstarter dienst. - Seite 17 Für den Warmstart sowie Betriebs- stellung muss der Choke geöffnet sein: Choke-Hebel nach rechts geschwenkt. Kraftstoffhahn Der Kraftstoffhahn (B/13 ) befindet sich am Vergaser. l Kraftstoffhahn nach rechts ge- schwenkt - AUF l Kraftstoffhahn nach links geschwenkt - ZU Wiesenmäher 5300...
-
Seite 18: Motor-Aus-Schalter
Startstellung: (Starten und Arbeits- pause) Sicherheitsschalthebel niederdrük- ken, Kupplungshandhebel (C/5) ziehen und mit Sperrklinke (C/6) arretieren. Ž Betriebsstellung: Sicherheitsschalthebel (C/4) während des Arbeitens niederdrücken. Ž Sicherheitsschalthebel nicht festbinden Sicherheitsschalthebel in Gefah- rensituationen loslassen, er schwenkt dann selbsttätig in Stellung "STOPP"! Wiesenmäher 5300... -
Seite 19: Fahrantrieb
Kupplungshebel in Leerlauf-Position ("0") arretiert werden. Kupplung Kupplungsspiel beachten, damit während der Arbeit die Kupplung nicht rutscht. Hinweis: Maschine immer nur mit angezogenem Kupplungshandhebel ("0" - Sperrklinke eingerastet) abstellen, da ansonsten Kupplungsschwierigkeiten infolge der Verformung des Keilriemens auftreten können. Wiesenmäher 5300... -
Seite 20: Mähantrieb
Sollte sich der Radantrieb nicht schal- ten lassen, dann kurz ein- und auskup- peln - schalten wiederholen. Mähantrieb Der Mähmesserantrieb erfolgt mit einem Kurbelantrieb. Der Mähantrieb wird mit dem Schalthe- bel (C/7) ein- und ausgeschaltet. Mähantrieb nur im ausgekuppelten Zu- stand (Leerlauf) schalten. Wiesenmäher 5300... -
Seite 21: Geräte- Und Bedienelemente Lenkholm
Nase im Langloch des Aufnahmemaules des Holmgelenkteiles im Unterholm ar- retiert) verschrauben und festziehen. Lenkholm-Seitenverstellung l Griffschraube (1) lösen bis die Ra- sten frei sind. l Lenkholm auf die gewünschte Seite schwenken und in passende Verzah- nung einspielen. l Griffschraube wieder festziehen. Wiesenmäher 5300... -
Seite 22: Geräte- Und Bedienelemente Triebräder
Rastfeder wieder in Raststellung (Abb. K bzw. L) bringen und in eine Ring- nute auf der Radwelle einrasten. l Beidseitig die Radwellenenden (klei- ner Wellen-Durchmesser) mit Bio- Schmierfett einstreichen. Das Demontieren der Triebräder erfolgt sinngemäß in umgekehrter Reihenfol- Wiesenmäher 5300... - Seite 23 ßen schieben und die Rastfedern in die äußere Ringnute einrasten (Abb. L). l Antrieb mit differentialartiger Wir- kung: ein Triebrad in die innere Ring- nute einrasten (Abb. K), zweites Trieb- rad in die äußere Ringnute einrasten (Abb. L) - Leerlauf. Wiesenmäher 5300...
- Seite 24 Zwillings-Triebräder montieren. Gitter-Triebräder l Vorhandene Triebräder abnehmen. l Gitter-Triebräder auf die Radwelle mon- tieren (wie unter "Triebräder montieren" beschrieben). Auch bei den Zwillings- und Git- ter-Triebrädern sind die Schal- tungen: Antrieb starr / Leerlauf / Antrieb differentialartige Wirkung vornehmbar. Wiesenmäher 5300...
-
Seite 25: Geräte- Und Bedienelemente Mähbalken
Mähbalken nach vorne herauszie- l Balkentragezapfen (2) mit Bio- hen. Schmierfett einfetten. 1 Mähbalken 2 Tragezapfen 3 Aufnahmebohrung für Mähbalken 4 Mähbalkenriegel 7 Kurbelrolle 8 Messermitnehmer 9 Befestigungsschrauben für Messermitnehmer 10 Messerschutzleiste 11 Schmiernippel * = bei Sonderausführung Wiesenmäher 5300... - Seite 26 Schnitt gewünscht wird, können an den Mähbalken 2 Stück höhenverstellbare Laufsohlen angebaut werden. (Sonderausrüstung agria-Nr. 713 22 = 1 Paar) Bei Mähbalken-Ausführung S muss die vorhandene Gleitkufe ummontiert wer- den, so dass die Wölbung nach oben steht (siehe Abb. O).
-
Seite 27: Inbetriebnahme Und Bedienung
Den Kraftstoffbehälter nicht bis zum Überlaufen fül- len, sondern ca. 5 mm Raum freilassen, damit sich der Kraftstoff ausdehnen kann. Achtung: Motor ist aus Transportgründen ohne Motorölfüllung! Vor der ersten Inbetriebnahme in den Motor Motoröl einfüllen (siehe Seite 32!) Wiesenmäher 5300... -
Seite 28: Starten Des Motors
Motor: CHOKE nicht verwenden (Betriebsstellung) ’ ’ Kupplungs- u. Sicherheitshebel in Startstellung “ “ Motor-Stopp-Schalter auf " I" ” ” Drehzahlregulierhebel auf mittlere Position (Halb- gas) • • Motor starten von außerhalb des Gefahrenbereichs CHOKE in Betriebsstellung Wiesenmäher 5300... -
Seite 29: Abstellen Des Motors
Kraftstoffmangel zum Stillstand kommt. Somit ist der Vergaser leer und es kann keine Verharzung entstehen. Der Drehzahlregulierhebel dient auch als Not-Aus- Schalter. Bei Bedarf kann durch Betätigen des Regulierhebels in Stellung "STOPP" der Motor abge- stellt werden. Wiesenmäher 5300... -
Seite 30: Mähen
Gas geben Bei Erstinbetriebnahme und bei jedem Messerwechsel nach etwa 15 - 30 Arbeitsminuten und dann jeweils nach 4 Be- triebsstunden alle Schrauben und Muttern am Mähwerk und Mähbalken nachziehen (besonders an der Balkenbefestigung, am Messermitnehmer und am Mähwerk-Anbauflansch). Wiesenmäher 5300... -
Seite 31: Gefahrenbereich
Möglichst immer quer zum Hang ar- beiten! Mähen am Hang Mähen ebener Flächen Motor starten am Hang Œ Œ Mähtriebwerk und Radantrieb im eingeschalteten Zustand belassen; è è Bremswirkung Ž Kupplung und Sicherheitsschal- ter in Startstellung bringen Ž Motor starten Wiesenmäher 5300... -
Seite 32: Wartung Und Pflege
In Öleinfüllöffnung frisches Motoröl einfüllen. Öleinfüllmenge und Qualität siehe Technische Angaben. Öl möglichst mit einem Trichter oder Ähnlichem einfüllen. l Öleinfüllschraube (2) wieder einschrauben und festziehen. Ölwechsel nur durchführen, solange der Motor noch warm, aber nicht mehr heiß ist - Verbrennungsgefahr! Wiesenmäher 5300... -
Seite 33: Luftfilter
Filter blasen. Niemals den Filter ab- bürsten, weil der Schmutz sonst in die Fasen gedrückt wird. Filterelement nicht einölen! l Papier-Filterelement nach jeweils 100 Betriebsstunden bzw. bei starker Verschmutzung erneuern. l Filterelemente entsprechend wieder montieren, einsetzen, Filter-Deckel auf- setzen und mit Flügelmutter befestigen. Wiesenmäher 5300... -
Seite 34: Kraftstoffanlage
Motor bei ausge- bauter Zündkerze durchdrehen, Zünd- kerze reinigen, einbauen und Startver- such wiederholen. Kontrolle der Kraftstoffversorgung Zur Überprüfung die Ablassschraube lö- sen und Kraftstoffhahn öffnen, wenn Kraftstoff ausläuft ist die Kraftstoff- 3 Kraftstoff-Ablassschraube versorgung in Ordnung. Ablassschraube wieder festdrehen. Wiesenmäher 5300... -
Seite 35: Wartung Und Pflege Zündkerze
Die innenliegenden Kühlrippen und Flächen mind. alle 100 Betriebsstunden (bei starkem Staubanfall früher) rei- nigen. è - Serviceç Regler Für einwandfreie Motorfunktion Reglergestänge, Federn und Betätigungen sau- ber und frei von Schmutz halten. Keine Teile verbiegen oder verstellen. (Reglergestänge am Vergaser B/2) Wiesenmäher 5300... -
Seite 36: Wartung Und Pflege Auspuff
Ausschlageschraube verstellen, um die S t a n d a r d - L e e r l a u f d r e h z a h l (1250...1600 min- ) zu erzielen, è - Serviceç Drosselklappen-Anschlagschraube Wiesenmäher 5300... -
Seite 37: Wartung Und Pflege Maschine
Zugleistung. l Radwelle laufend auf Graswickeln kontrollieren, ggf. beseitigen, evtl. durch das Abnehmen der Triebräder. l Radwellenenden (kleiner Wellendurchmesser) vor dem Montieren der Trieb- räder, jährlich und nach jeder Reinigung mit einem Hochdruckreiniger mit Bio- Schmierfett einstreichen. Wiesenmäher 5300... -
Seite 38: Wartung Und Pflege Mäheinrichtung
Messermitnehmer). Ersatz Messer- m i t n e h m e r - B e f e s t i g u n g s - schrauben nur agria-Original-Schrauben verwenden, ansonsten können Messer- brüche entstehen. Reinigung Nach jedem Mäheinsatz den Mäh- balken sofort gründlich mit Wasser rei-... -
Seite 39: Wartung Und Pflege Mähbalken Universal-Sc
Parallelität der rung erforderlich ist, ggf. Einstellung vor- Führungsteile achten nehmen l zuerst die Befestigungsschrauben (e) und anschließend die Klemmschrauben (c) bei gleichzeitigem Andruck der Messerhalter (h) in Pfeilrichtung (f) mit einem langen Ringschlüssel sehr fest- ziehen (70 Nm) Wiesenmäher 5300... -
Seite 40: Wartung Und Pflege Mähbalken Kommunal
Schwinghebelführungen zu- darauf achten, dass die Schlitze jeweils sätzlich einmal nach ca. 1 Betriebsstunde nach außen zeigen! abschmieren Kommunalmähbalken 1 Balkenklinge Anpreßkraft 2 Zapfenträger Federwaage 3 Mitnehmerhülse 4 Mitnehmerzapfen 5 Balkenrücken 7 Befestigungsschraube 8 Stellschraube Wiesenmäher 5300... -
Seite 41: Nachschärfen Der Mähmesser
15.000 bis 20.000 min in Verbindung Schleifgrat mit Handstein abziehen. mit einem topfförmigen Schleifstift mit einem Durchmesser von 25 mm und einer Länge von ca. 35 mm oder ein spezielles Schärfgerät. Untermesser ESM-Universal- Kommunal-Mähbalken Obermesser falsch geschliffen richtig geschliffen Wiesenmäher 5300... -
Seite 42: Sicherheitsschaltung
Handhebel für Kupplung: X = 2,5 - 4 mm, Ž die Grundeinstellung erfolgt in Stellung "Leerlauf", dann muss zwischen Gummirolle "II" und Keilriemen- scheibe "I" ein Abstand von 2 - 3 mm sein (siehe "Ein- stellung der Keilriemenspannung"). Wiesenmäher 5300... -
Seite 43: Einstell. Der Keilriemenspannung
Riemenführung (D/7) aufstecken (siehe Abb. D). Riemenschutzhaube (D/8) montie- ren, hierzu muss der Kupplungshebel auf "Vorwärtsfahrt" geschaltet sein. Keine handelsüblichen, sondern nur original agria-Spezialkeilriemen verwenden! Geräte nur in Betrieb nehmen, wenn alle Schutzvorrichtun- gen in Schutzstellung sind! Wiesenmäher 5300... -
Seite 44: Allgemein
Schmutz, Pflanzensäften und è Wasser. Motor Den Motor nur mit einem Lappen reinigen. Ab- spritzen mit einem starken Wasserstrahl ver- meiden, denn es könnte Wasser in das Zünd- und Kraftstoffsystem gelangen und zu Störun- gen führen. Wiesenmäher 5300... -
Seite 45: Wartung Und Pflege Einlagerung
überprüfen ggf. austauschen) und gut anziehen. - den Vergaser durch Lösen der Vergaserablaßschraube(3) entleeren. Den Kraftstoff in einen geeigneten Be- hälter ablassen oder Kraftstoffstabi- lisator (agria-Nr. 799 09) beimischen - Gebrauchsanweisung beachten! Motor ca. 1 Minute laufen lassen. Wiesenmäher 5300... - Seite 46 Korrosionsbil- dung auftreten. f) Maschine unterstellen um starke Korrosionsbildung zu vermei- den: - vor Witterungseinflüssen schützen nicht unterstellen - feuchten Räumen - Kunstdüngerlager - Ställen und dane- benliegenden Räu- g) Maschine abdecken mit einem Tuch oder Ähnlichem. Wiesenmäher 5300...
- Seite 47 Wiesenmäher 5300...
-
Seite 48: Störungssuche Und Ihre Abhilfe
6. Störungssuche und ihre Abhilfe Sicherheitshinweise beachten! Störungen an der Maschine oder am Motor, welche einen größeren Eingriff erforderlich machen, immer durch Ihre agria-Fachwerkstatt, welche über die erforderlichen Werkzeuge verfügt, beheben lassen. Ein unsachgemäßer Eingriff kann nur schaden. Störung mögliche Ursache... - Seite 49 - Klingen liegen nicht aufeinander Mähbalken richten lassen Klingenspitzen - Obermesser steht zu weit vor Messerführungen einstellen 38-40 des Unter- messers arbeiten sich in die Klingen des Ober- messers ein ¬ = Wenden Sie sich hierzu an Ihre agria-Fachwerkstatt! Wiesenmäher 5300...
-
Seite 50: Elektr. Schaltplan
2 Magnetzündanlage 3 Motor-Aus-Schalter (am Drehzahlregulier- hebel motorseitig) 5 Schalter im Sicherheits- schalter 6 Schalter im Kupplungs- hebel bl = blau br = braun Schmierplan Motoröl (Seite 32) Getriebeöl (Seite 37) Mähmesser(Seite 38) Mähantrieb (Seite 38) Hebellager (Seite 44) Wiesenmäher 5300... -
Seite 51: Lacke, Verschleißteile
761 99 Luftfilter-Element, Set 759 99 Zündkerze NGK BPR6 ES 481 75 Keilriemen für Kupplung 481 74 Keilriemen für Rückwärtsantrieb 305 65 Dichtung Gehäusedeckel (Schneckengetriebe) Achtung: Nur original agria-Keilriemen verwenden! Ersatzteilliste: 997 021 Wiesenmäher 5300 997 145 Honda-Motore Wiesenmäher 5300... -
Seite 52: Kontroll- Und Wartungsübersicht
G etriebeöl w echseln Krafts toffsc hläuche erneuern A = vor jeder Inbetriebnahme B = nach jeder Reinigung K = Kontroll- und Pflegearbeiten von der Bedienerperson durchführbar W = Wartungsarbeiten von einer fachkundigen Werkstatt durchführbar * = nach 2 Jahren Wiesenmäher 5300... -
Seite 53: Bezeichnungen Der Teile
1 Riemenspannrolle 2 Antriebskeilriemen für Vorwärtsgang (Kupplung) 3 Schwingungsdämpfer 4 Gewindezapfen für Riemenschutzhaube 5 Aufnahmelöcher für Riemenschutzhalterung 6 Antriebskeilriemenscheibe (auf Kurbelwelle) 7 Riemenführungsplatte 8 Riemenschutzhaube 9 Federscheibe 10 Sicherungsmutter 11 Rückwärtsgang-Gummirolle 12 Antriebskeilriemen für Rückwärtsgang 13 Abtriebskeilriemenscheibe (auf Getriebewelle) Wiesenmäher 5300... - Seite 54 Bezeichnungen der Teile Wiesenmäher 5300...
-
Seite 55: Konformitätserklärung
