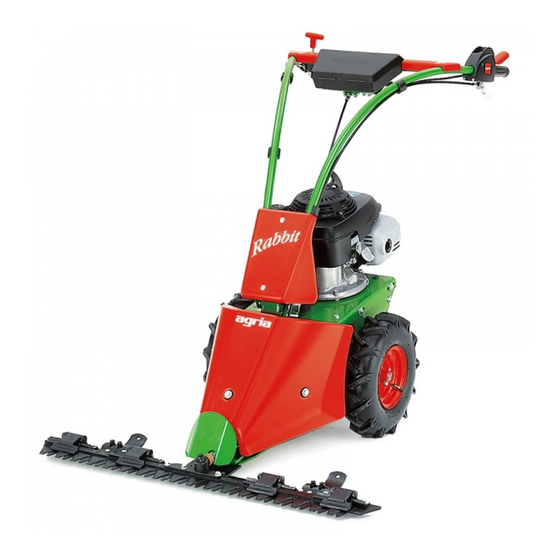

- Seite 1 Original Betriebsanleitung Wiesenmäher 5100 Rabbit Typ 5100 321 mit Rückwärtsgang mit Honda-Motor 4342-A Vor Inbetriebnahme Betriebsanleitung durchlesen und Sicherheits- und Warnhinweise beachten! Betriebsanleitung Nr. 998 293-B 04.16...
-
Seite 2: Symbole, Fabrikschild
Befestigungsschrauben geöffnet (entriegelt) Klappstecker für Mähbalken-Befestigung Bordwerkzeugsatz geschlossen (verriegelt) Original-Betriebsanleitung Original-Motor-Betriebsanleitung agria-Service= wenden Sie sich Maschinenpass (in Steckhülle au- bitte an Ihre agria-Fachwerkstatt ßen am Karton) Den Maschinenpass ausgefüllt an Agria-Werke zurücksenden. Wiesenmäher agria 5100... -
Seite 3: Bezeichnung Der Teile
Bezeichnung der Teile Abb. A Abb. B Wiesenmäher agria 5100... - Seite 4 15 Motor 16 Motortragplatte 17 Riemengetriebegehäuse 18 Riemengehäusedeckel 19 Triebrad 20 Radmitnehmer schaltbar (Wendefreilauf) Abb. B 1 Sicherheitshebel 2 Kupplungshandhebel für Fahrantrieb 3 Sperrklinke für Kupplungshandhebel 4 Hebel für Mähtrieb-Kupplung 5 Drehzahlverstellhebel, Motor-Aus-Schalter 7 Handhebel für Holm-Seitenverstellung Wiesenmäher agria 5100...
-
Seite 5: Inhaltsverzeichnis
Mähbalken ........21 Schaltplan ......45 Auswechseln des Mähmessers ..22 Konformitätserklärung ..47 4. Inbetriebnahme und Bedienung Ausklappseitenbeachten! Erstinbetriebnahme ......24 Starten des Motors ......25 Abb. A und B ....... 3 Abb. C ......... 46 Wiesenmäher agria 5100... -
Seite 6: Empfehlungen Schmierstoffe Und Korrosionsschutzmittel
Sie nur dann selbst vornehmen, wenn Sie über die entsprechenden Werkzeuge und Aus- bildung für Maschinen und Verbren- nungsmotoren verfügen. Nur original Agria-Ersatzteile verwen- den. Nach Abschluss der Arbeiten einen Funktions- und Sicherheitstest durch- führen. Wiesenmäher agria 5100... -
Seite 7: Auspack- Und Montageanleitung
6 El.-Leitung mit Kuppelmuffe (lenkholmseitig) Bowdenzüge und El.-Leitung mit den 7 El.-Kuppelstecker Klammern (3) an den Lenkerrohren befe- (motorseitig) stigen 8 Bowdenzüge 9 Führungshaken für Bowden- Messerbalken montieren züge nach Beschreibung Seite 21 Erstinbetriebnahme nach Beschreibung Seite 24 durchführen Wiesenmäher agria 5100... -
Seite 8: Sicherheitstechnische Hinweise
Die Maschine muss entsprechend den Inverkehrbringens im Rahmen ihrer be- Vorgaben in der Betriebsanleitung be- stimmungsgemäßen Verwendung. trieben werden.Gegebenenfalls sind Der Wiesenmäher agria 5100 ist eine weitere Bediener zu unterweisen. handgeführte selbstfahrende einachsi- Jede nicht bestimmungsgemäße Ver- ge Arbeitsmaschine, die mit gemäß der wendung bzw. -
Seite 9: Allgemeine Sicherheitsund Unfallverhütungs-Vorschriften
Vor dem Starten und Anfahren den Ar- Nur bei guten Licht- und Sichtverhältnis- beitsbereich kontrollieren. Achten Sie vor sen arbeiten. allem auf Kinder und Tiere! Die Bekleidung des Bedieners soll eng Vor Arbeitsbeginn sind Fremdkörper von anliegen. Festes Schuhwerk tragen! Wiesenmäher agria 5100... -
Seite 10: Bedienung Und Schutzeinrichtungen
Hang arbeiten! Wenn möglich hang- Leerlaufstellung zu schalten. aufwärts wenden. Zum Starten des Motors nicht vor den Arbeitsende Wiesenmäher und das Anbaugerät tre- Wiesenmäher niemals unbeaufsichtigt ten. lassen, solange der Motor läuft. Vor dem Verlassen des Wiesenmähers Wiesenmäher agria 5100... -
Seite 11: Wartung Und Reinigung
Keine Wartungs- und Reinigungs- lassen gegen unbefugtes Benutzen und arbeiten bei laufendem Motor vorneh- Wegrollen sichern. Ggf. Transport- bzw. men. Sicherheitseinrichtung anbauen und in Bei Arbeiten am Motor grundsätzlich zu- Schutzstellung bringen. sätzlich den Zündkerzenstecker abzie- hen. Wiesenmäher agria 5100... -
Seite 12: Aufbewahrung
Auftanken nur bei abgestelltem und ab- der anbauen und in Schutzstellung brin- gekühltem Motor. gen! Kraftstoff nicht verschütten, verwenden Nur original Agria-Ersatzteile verwen- Sie geeignete Einfüllhilfe. den. Haben Sie trotzdem Kraftstoff verschüt- Nach Abschluss der Arbeiten einen tet, schieben Sie den Wiesenmäher von Funktions- und Sicherheitstest durchfüh-... -
Seite 13: Beschreibung Der Gebotszeichen
Schutzhandschuhe tragen. Reparaturarbeiten an den Reifen dürfen nur von Fachkräften und mit geeigneten Festes Schuhwerk tragen. Montagewerkzeugen durchgeführt wer- den. Reifenluftdruck regelmäßig kontrollieren. Bei zu hohem Luftdruck besteht Explo- sionsgefahr. Bei Ballastierung entsprechenden Reifenluftdruck beachten. Wiesenmäher agria 5100... -
Seite 14: Technische Angaben
Kupplung: 2 getrennt schaltbare Keilriemenkupp- Maschinen-Abmessungen: lungen mit Spannrollen zwischen Motor und Fahrantrieb bzw. Mähan- trieb Reibkupplung für Rückwärtsgang Nur original Agria-Keilriemen verwen- den! (siehe Verschleißteile Seite 39) Getriebe: Schneckengetriebe Fahrgeschwindigkeit: vorwärts ....... 2,8 km/h a ........630 mm rückwärts ....... 1,8 km/h b ........ -
Seite 15: Motor
= obere Füllstandsmarke): ....Zündzeitpunkt 20° vor OT Dauerbetrieb .. bis Neigung 20° (37 %) ..funkfernentstört nach VDE 0879 Ventilspiel (bei kaltem Motor): Einlaß ......0,15 ± 0,04 mm Auslaß ......0,20 ± 0,04 mm Starteinrichtung: ..Reversierstarter Wiesenmäher agria 5100... -
Seite 16: Geräte- Und Bedienelemente
3. Geräte- und Bedienelemente Der Wiesenmäher agria 5100 ist geeig- Leerlaufdrehzahl net für den Einsatz in der Grünflächen- Stets darauf achten, dass der Leerlauf pflege, Land- und Forstwirtschaft, wie des Motors richtig eingestellt ist. Der Gras- und Wiesenmähen, sowie im Motor soll, wenn der Drehzahlregulier- Winterdienst. -
Seite 17: Geräte- Und Bedienelemente Sicherheitsschaltung
Für den Fahrantrieb und für den Mähantrieb ist jeweils eine Keilriemenkupplung eingebaut. Die Betätigung erfolgt durch die Kupplungs- handhebel (B/2) für den Fahrantrieb und (B/4) für den Mähantrieb. Beide Kupplungen können getrennt voneinan- der bedient werden. Die Fahrantriebskupplung ist kombiniert mit der Rückwärtsgang-Schaltung. Wiesenmäher agria 5100... -
Seite 18: Fahrantrieb
Um während der Arbeit ein Rutschen der Kupplung zu vermeiden, wird vom Werk am Handhebel ein Spiel von 2 - 3 mm eingestellt. Nach der ersten Betriebsstunde muss das Kupplungsspiel überprüft und ggf. nachgestellt werden (siehe Wartung und Pflege). Wiesenmäher agria 5100... -
Seite 19: Geräte- Und Bedienelemente Lenkholm
Lenkholm (A/14) auf die gewünschte Seite schwenken. Handhebel wieder loslassen und dar- auf achten, dass der Rastbolzen einra- stet (evtl. Lenkholm etwas hin- und her- schwenken). Es ist jeweils links und rechts sowie in der Mitte eine Raststellung vorhanden. Wiesenmäher agria 5100... -
Seite 20: Triebräder
(1) um 90° verdrehen bis diese in den Schlitz einrasten - Radmitnehmer etwas hin- und herdrehen bis der Mitnehmer- bolzen vollständig in die Rastbohrung einrastet. Radmitnahme ausschalten Mitnehmerbolzen an den Griffenden (1) nach außen ziehen und um 90° ver- drehen Wiesenmäher agria 5100... -
Seite 21: Mähbalken
9 Laufsohlen höhenverstellbar (Sonderausführung) Mitnehmerzapfen (2) am Schmiernippel (7) 10 Befestigungsschraube für mit Bio-Schmierfett abschmieren Messermitnehmer Der Abbau des Mähbalkens erfolgt in umge- 11 Messermitnehmer 12 Befestigungsmutter für kehrter Reihenfolge wie der Anbau. Mitnehmerzapfen 13 Messerschutzleiste Wiesenmäher agria 5100... -
Seite 22: Auswechseln Des Mähmessers
(4) einführen, bis zur Anlage an der Messerführung. Messerhalter herunterklappen und Klemmschrauben (c) festziehen bei gleichzeitigem Andruck in Pfeilrichtung (f) mit einem langen Ringschlüssel sehr fest anziehen (70 Nm). Prüfen, ob Einstellung erforderlich ist (siehe Wartung und Pflege). Wiesenmäher agria 5100... - Seite 23 Gleitkufen montiert. Falls ein höherer Schnitt gewünscht wird, können an den Mähbalken 2 Stück höhenverstellbare Laufsohlen angebaut werden. (Sonderausrüstung agria-Nr. 713 22 = 1 Paar) Bei Mähbalken-Ausführung S muss die vorhandene Gleitkufe ummontiert wer- den, so dass die Wölbung nach oben steht (siehe Abb.).
-
Seite 24: Inbetriebnahme Und Bedienung Erstinbetriebnahme
Bereich vor dem Ölmessstab mit einem sauberen Lap- Starten des Motors vollkommen trocken pen abwischen und wieder einführen, ist und dass sich die Benzindämpfe ver- nicht einschrauben flüchtigt haben. Wiesenmäher agria 5100... -
Seite 25: Starten Des Motors
Achtung: Zum Starten des Motors muss die Bedienungsperson hinter dem Len- ker stehen und das Startseil nach hinten zie- hen. Mit den Füßen nicht in die Nähe des Mäh- balkens treten. Der Aufenthalt im Gefahrenbe- reich ist verboten. Wiesenmäher agria 5100... -
Seite 26: Abstellen Des Motors
Zum Abstellen des Motors den Regulierhebel nicht in CHOKE - Stellung bringen - Brandgefahr! Kraftstofhahn schließen Hinweis: Der Drehzahlregulierhebel dient auch als Not-Aus-Schalter. Bei Bedarf kann durch Betätigen des Regulier- hebels in Stellung "STOPP" der Motor abgestellt werden. Wiesenmäher agria 5100... -
Seite 27: Mähen
Maschine von einer Begleitper- son mit einer Stange oder einem Seil zu halten. Die Begleitperson muss sich oberhalb des Fahrzeuges in ausreichendem Abstand zum Gefahrenbereich befin- den. max. 20° Möglichst immer quer zum Hang arbeiten. Nur hang- (37%) aufwärts wenden! Wiesenmäher agria 5100... -
Seite 28: Wartung Und Pflege
Hebel (B/4) (Stellung "0") abschrauben zeigen die Keilriemen einen muss der Mähantrieb ausgekuppelt sein Verschleiß, sind diese zu erneuern Ggf. Einstellung an der Bowdenzugstell- Nur original Agria-Spezial- schraube durchführen. Keilriemen verwenden - siehe "Verschleißteile". 1 Bowdenzug- Für den Keilriemenwechsel und an- Stellschraube schließende Einstellung... -
Seite 29: Triebräder
Vor jeder Inbetriebnahme und jeweils nach 8 Be- triebsstunden alle gleitenden Teile am Mähmesser mit Bio-Schmierfett einfetten bzw. mit Bio-Schmieröl ein- ölen jeweils nach ca. 1/2 Betriebsstunde sind alle Schrau- ben und Muttern am Mähwerk und Mähbalken nach- zuziehen (besonders am Messermitnehmer). Wiesenmäher agria 5100... -
Seite 30: Mähbalken-Universal-S
Dichtring Den Dichtring vorne an der Schwinge bei je- der Wartungsarbeit und beim Mähbalkenan- bau auf Beschädigung kontrollieren, ggf. aus- tauschen (agria-Nr. 722 76). Balkentragezapfen Den Balkentragezapfen bei jedem Mähbal- kenanbau und nach einer Reinigung mit ei- nem Hochdruckreiniger mit Bio-Schmierfett einfetten. -
Seite 31: Nachschärfen Der Mähmesser
Klingen dürfen nicht heiß wer- den, sie sind unbrauchbar (aus- geglüht und weich) wenn sie blau angelaufen sind falsch geschliffen Klingen vorne nicht abrunden Schneiden nicht im Bogen schleifen (P) Schleifgrat mit Handstein ab- ziehen richtig geschliffen Wiesenmäher agria 5100... -
Seite 32: Motoröl Wechseln
Altöl ordnungsgemäß entsorgen! frisches Motoröl einfüllen, Öleinfüllmenge und -Qualität sie- he Technische Angaben Öl möglichst mit einem Trichter oder Ähnlichem einfüllen (Abb. Ölwechsel nur durchführen, solange der Motor noch warm, aber nicht mehr heiß ist - Verbrennungsgefahr! Wiesenmäher agria 5100... -
Seite 33: Luftfilter
das Filterelement sorgfältig auf Lö- cher und andere Beschädigungen über- prüfen und ggf. austauschen Filterelement wieder einsetzen Luftfilterdeckel mit den Haken (4) ein- setzen und Schnappschloßzungen einra- sten Das Papier-Filterelement nicht auswaschen (nur abklopfen oder ausblasen). Wiesenmäher agria 5100... -
Seite 34: Kraftstoffanlage
wenn der Motor zuviel Kraftstoff er- Kraftstoff-Sieb halten hat: Zündkerze herausschrauben, reinigen, trocknen und mit Reversierstar- ter den Motor einigemale durchdrehen. Anschliessend Zündkerze wieder fest einschrauben; Drehzahlregulierhebel auf "VOLLGAS" bringen und Motor mit Reversierstarter durchdrehen, bis er wie- der startet. Wiesenmäher agria 5100... -
Seite 35: Zündkerze
1.) rotierendes Lüftersieb min. alle 50 Be- triebsstunden (bei starkem Staub- und Pflanzenresteanfall früher); hierzu den Reversierstarter abbauen, siehe Abb. 2.) die innenliegenden Kühlrippen und Flä- chen mind. alle 100 Betriebsstunden (bei starkem Staub- und Pflanzenrestenanfall früher) reinigen. agria-Service Wiesenmäher agria 5100... -
Seite 36: Regler
Vorsicht mit heißen Motorteilen! Der Auspufftopf und andere Motorbauteile werden sehr heiß, wenn der Motor läuft und unmittelbar nach dem Abstellen. Hal- ten Sie genügend Abstand von heißen Flä- chen und halten Sie Kinder vom laufen- den Motor fern. Wiesenmäher agria 5100... -
Seite 37: Sicherheitsschaltung
Dieser schützt die Lager vor dem Ein- dringen von Pflanzensäften, Wasser und Schmutz. Den Motor nur mit einem Lappen reinigen. Nicht mit Wasser abspritzen, sonst könnte Was- ser in das Zünd- und Kraftstoffsystem gelan- gen und zu Störungen führen. Wiesenmäher agria 5100... -
Seite 38: Wartung Und Pflege Einlagerung
Kraftstoff im Freien in geeigneten Behälter vollständig ab- lassen und Motor laufenlassen, bis dieser infolge Kraftstoff- mangel stehen bleibt oder Kraftstoffbehälter volltanken und Kraftstoffstabilisator (Agria-Nr. 79909) beimischen - Gebrauchsanweisung beachten Motor ca. 1 Minute laufen lassen Motorölwechsel durchführen in die Zündkerzenöffnung einen Teelöffel voll (ca. -
Seite 39: Lacke, Verschleißteile
Zündkerze NGK BPR 6ES; BOSCH WR 7DC 722 85 Keilriemen für Fahrantrieb 754 58 Keilriemen für Mähantrieb 754 57 Keilriemen für Rückwärtsantrieb 724 66 Dichtring für Mitnehmerzapfen Reifenpannenschutz: 713 13 Reifendichtgel Flasche 1 Ltr. Ersatzteilliste: 997 132 Wiesenmäher 5100 Rabbit 997 145 Honda-Motore Wiesenmäher agria 5100... -
Seite 40: Störungssuche Und Ihre Abhilfe
6. Störungssuche und ihre Abhilfe Sicherheitshinweise beachten! Störungen an der Maschine oder am Motor, welche einen größeren Eingriff erforderlich machen, immer durch Ihre agria-Fachwerkstatt, welche über die erforderlichen Werkzeuge verfügt, beheben lassen. Ein unsachgemäßer Eingriff kann nur schaden. Störung mögliche Ursache... - Seite 41 - Klingen liegen nicht aufeinander Mähbalken richten lassen Klingenspitzen - Obermesser steht zu weit vor Messerführungen einstellen des Unter- messers arbeiten sich in die Klingen des Ober- messers ein = Wenden Sie sich hierzu an Ihre agria-Fachwerkstatt! Wiesenmäher agria 5100...
-
Seite 42: Außerbetriebnahme, Entsorgung
Maschine standfest ab- Rohstoffen und kann durch Recycling gestellt und gegen Kippen gesichert wiederverwendet werden. werden. Das Gerät einschließlich der restlichen technischen Flüssigkeiten und Elektro- Schutzhandschuhe tragen. nikschrott entsprechend den nationalen Vorschriften zur Entsorgung einem Re- cycling-Betrieb übergeben. Wiesenmäher agria 5100... -
Seite 43: Schmierplan
Schmierplan 1 Motoröl (Seite 32) 2 Mähmesser, und Messerführung (Seite 29 und 30) 3 Mitnehmerzapfen (Seite 30) 4 Lenkholm-Rastbolzen (Seite 29) 5 Handhebel-Lager 6 Hebellager für Mähtrieb-Kupplung (Seite 29) 7 Radwelle (Seite 29) Wiesenmäher agria 5100... -
Seite 44: Kontroll- Und Wartungsübersicht
A = vor jeder Inbetriebnahme B = nach jeder Reinigung insbesondere mit einem Hochdruckreiniger K = Kontroll- und Pflegearbeiten von der Bedienerperson durchführbar W = Wartungsarbeiten von einer fachkundigen Werkstatt durchführbar P = Position im Schmierplan * = nach 2 Jahren Wiesenmäher agria 5100... -
Seite 45: Bezeichnung Der Teile
8 Zündkerze / Zündkerzenstecker 9 Auspuff mit Berührungsschutz 10 Kraftstoffbehälter 11 Kraftstoffhahn Schaltplan Elektro-Schaltplan 1 Motor 2 Magnetzündanlage 3 Motor-Aus-Schalter (am Drehzahlregulierhebel motorseitig) 4 Steckkupplung 5 Schalter im Sichheits- Schalter 6 Schalter im Kupplungshebel bl = blau br = braun Wiesenmäher agria 5100... - Seite 46 Bezeichnung der Teile Abb. C Wiesenmäher agria 5100...
-
Seite 47: Konformitätserklärung
Konformitätserklärung Wiesenmäher agria 5100... - Seite 48 Agria-Werke GmbH Bittelbronner Straße 42 D-74219 Möckmühl Tel.: +49 62 98 39-0 Fax: +49 62 98 39-111 E-Mail: info@agria.de Internet: www.agria.de Ihr agria-Fachhändler ganz in Ihrer Nähe:...
