Montage
“
”
‘
22
Wiesenmäher Hopper, 5000

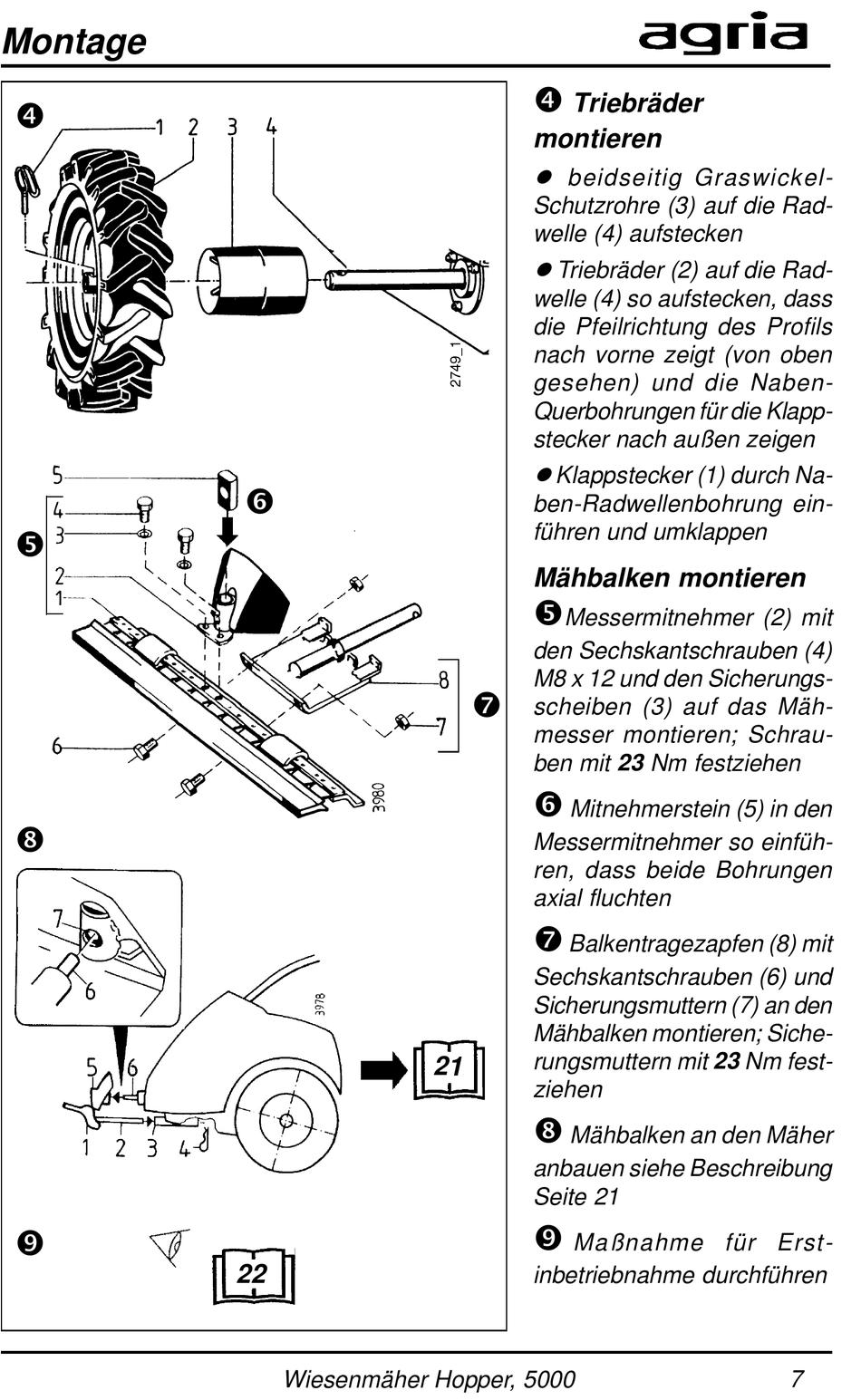

Triebräder
montieren
l beidseitig Graswickel-
Schutzrohre (3) auf die Rad-
welle (4) aufstecken
l Triebräder (2) auf die Rad-
welle (4) so aufstecken, dass
die Pfeilrichtung des Profils
nach vorne zeigt (von oben
gesehen) und die Naben-
Querbohrungen für die Klapp-
stecker nach außen zeigen
l Klappstecker (1) durch Na-
ben-Radwellenbohrung ein-
führen und umklappen
Mähbalken montieren
Messermitnehmer (2) mit
den Sechskantschrauben (4)
M8 x 12 und den Sicherungs-
’
scheiben (3) auf das Mäh-
messer montieren; Schrau-
ben mit 23 Nm festziehen
‘
Mitnehmerstein (5) in den
Messermitnehmer so einfüh-
ren, dass beide Bohrungen
axial fluchten
’
Balkentragezapfen (8) mit
Sechskantschrauben (6) und
Sicherungsmuttern (7) an den
Mähbalken montieren; Siche-
rungsmuttern mit 23 Nm fest-
21
ziehen
“
Mähbalken an den Mäher
anbauen siehe Beschreibung
Seite 21
”
Maßnahme für Erst-
inbetriebnahme durchführen
7
