Motormäher l Bordwerkzeugsatz geöffnet (entriegelt) l Messermitnehmer geschlossen (verriegelt) l 2 Sechskantschrauben M 8 drehen im Uhrzeigersinn l 2 Schraubensicherungen M 8 drehen gegen Uhrzeigersinn è - Serviceç = wenden Sie sich bitte an Ihre agria- Fachwerkstatt Motormäher Unihamster...
Bezeichnung der Teile Ausf. Compact Ausf. Comfort, Premium Motormäher Unihamster...
Seite 4

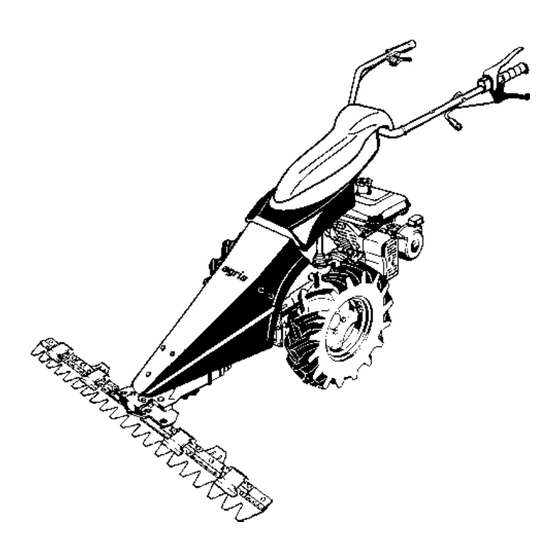

Bezeichnung der Teile Bild A 1 Mähwerkhaube 2 Lenkholm 3 Mähbalken 4 Mähtriebwerk 5 Ölablassschraube für Mähtriebwerk 6 Öleinfüllschraube für Mähtriebwerk 7 Fahrgetriebe 8 Radnabe mit Wickelschutzrohr 9 Ölablassschraube für Fahrgetriebe 10 Öleinfüllöffnung und Messstab, Fahrgetriebe 11 Fabrikschild (in Fahrtrichtung rechts) 12 Motor Bild B 2 Handhebel für Motor-Stopp (Totmannschaltung)
Für Konservierung von Maschinen und Geräten empfehlen wir Bio- Wartung und Korrosionsschutzöl zu verwen- Instandsetzung: den (nicht verwenden für lackierte Außenverkleidungen). Kann mit Ihre agria-Fachwerkstatt hat ge- Pinsel oder Sprühgerät aufgetragen schulte Mechaniker, die eine fachge- werden. mäße Wartung und Instandsetzung Bio-Schmiermittel Bio- durchführen.
1. Sicherheitstechnische Hinweise Vor Inbetriebnahme die Betriebsanlei- Allgemeine Sicherheits- tung durchlesen und beachten: und Unfallverhütungs- Vorschriften Grundregel: Warnschild Die einschlägigen Unfallverhütungs- Vorschriften sowie die sonstigen allge- mein anerkannten sicherheitstechni- In dieser Betriebsanleitung haben wir schen, arbeitsmedizinischen und stra- alle Stellen, die Ihre Sicherheit betref- ßenverkehrsrechtlichen Regeln sind fen, mit diesem Zeichen versehen.
1. Sicherheitstechnische Hinweise Vorsicht bei nachlaufenden Werkzeu- Bedienung und gen. Vor Arbeiten an diesen abwarten, Schutzeinrichtungen bis sie ganz stillstehen! An fremdkraftbetätigten Teilen befinden Vor Arbeitsbeginn sich Quetsch- und Scherstellen! Machen Sie sich mit den Einrichtungen Das Mitfahren während der Arbeit auf und Bedienelementen sowie deren dem Arbeitsgerät ist nicht gestattet.
Seite 9
1. Sicherheitstechnische Hinweise Bei allen Arbeiten mit dem Motormäher, Anbaugeräte insbesondere beim Wenden, muss der Anbaugeräte nur bei abgestelltem Mo- Maschinenführer den ihm durch die tor und ausgeschaltetem Geräteantrieb Holme gewiesenen Abstand vom Ge- anbauen. rät einhalten! Beim Auswechseln von Anbaugeräten Das Mitfahren während der Arbeit und und Teilen davon geeignetes Werkzeug der Transportfahrt auf dem Arbeitsgerät...
Quetsch- und Scherstellen achten. gleichwertig sein und den von der Fir- Die Arbeitsgeschwindigkeit muss der ma agria festgelegten technischen An- jeweiligen Arbeitsbedingung angepasst forderungen entsprechen. werden, da ansonsten beim Auffahren auf ein Hindernis der Fahrer durch die...
1. Sicherheitstechnische Hinweise Motor, Kraftstoff und Öl Vorsicht beim Ablassen von heißem Öl, es besteht Verbrennungsgefahr. Motor nicht in einem geschlossenen Auf vorgeschriebene Qualität des Öls Raum laufen lassen. Es besteht hohe achten. Nur in genehmigten Behältern Vergiftungsgefahr! Deshalb auch be- lagern.
1. Sicherheitstechnische Hinweise Beschreibung der Warnzeichen Keine sich bewegenden Maschinentei- Vor Reinigungs-, Wartungs- und Repa- le berühren. Abwarten, bis sie voll zum raturarbeiten Motor abstellen und Stillstand gekommen sind. Kerzenstecker abziehen. Bei laufendem Motor Abstand halten. Bei laufendem Motor ausreichend Ab- stand vom Bereich des Mähwerkzeu- ges halten! Beschreibung der...
2. Technische Angaben Ausführung Premium Typ-Bezeichnung: ........Unihamster Premium 3600 961 mit Mähtriebwerk Bereifung: ..16 x 6.5-8 (Ackerprofil) Reifenluftdruck: ..... 1,2 bar Gewicht: mit Mähtriebwerkca. 102 kg (ohne Mähbalken) ohne Mähtriebwerk ca. 86 kg Kupplung: ....Lamellen-Trockenkupplung Getriebe: ..Zahnrad-Schaltgetriebe, VR-Wendegetriebe 3 Vorwärts- und 3 Rückwärtsgänge Betriebs- und Feststellpremse...
2. Technische Angaben Abmessung [mm] h = ca. 990 1780 1170 siehe Spurenplan Spurenplan [mm] 4.00-8 16 x 6.5-8 Mähtriebwerk l Zentralgetriebenes Schwingen- mähwerk im Ölbad laufend für Universal-, Kommunal- und Fingermähbalken Hub: ......... 76 mm Hubdrehzahl: ...... 943 min Mähwerk-Getriebeöl: ........
3. Geräte- und Bedienelemente Kühlung Der Motormäher agria Unihamster ist geeignet für den üblichen Einsatz in der Die Kühlung erfolgt bei dem Motor Land- und Forstwirtschaft, hierzu ge- durch ein Luftgebläse. Das Kühlluftsieb hören auch Winterdienst und Kehren. am Reversierstarter und die Kühlrippen Als Anbaugeräte stehen zur Verfügung:...
3. Geräte- und Bedienelemente Sicherheitsschaltung Stoppstellung: Beim Loslassen des Sicherheitsschalthebels (B/2) wird die Zündanlage ausgeschaltet (Motor wird abgestellt). - Vorsicht! Motor läuft durch die Schwungmasse nach. Startstellung: (Starten und Arbeitspause) Sicherheitsschalt- hebel niederdrücken, Kupplungshandhebel (B/3) ziehen und mit Sperrbügel (B/4) arretieren.
3. Geräte- und Bedienelemente Getriebe Ausf. Compact Alle Getriebeschaltungen nur ausgekuppelt, bei stillstehender Maschine vornehmen! Der Motormäher besitzt ein Zahnradgetriebe mit 2 Vorwärts- gängen und 2 Rückwärtsgängen. Gangschaltung l Die Gänge V1, V2 und R1, R2 werden mit der Schaltstange (B/6) geschaltet! l Zwischen den Gangschaltstellungen ist jeweils eine Leerlaufstellung vorhanden.
Seite 20
3. Geräte- und Bedienelemente Getriebe Ausf. Comfort und Premium Alle Getriebeschaltungen nur ausgekuppelt, bei stillstehender Maschine vornehmen! Der Motormäher besitzt ein Zahnradgetriebe mit 3 Vorwärts- gängen und 3 Rückwärtsgängen. Gangschaltung l Die Gänge 1-2-3 werden mit der Schaltstange (B/8) ge- schaltet! l Zwischen den Gangschaltstellungen ist jeweils eine B/12...
3. Geräte- und Bedienelemente Geräteanschluss Das Mähtriebwerk kann durch die Ge- r ä t e - S c h n e l l a n s c h l u s s k u p p l u n g werkzeuglos an- und abgekuppelt bzw.
3. Geräte- und Bedienelemente Mäheinrichtung Wahlweise folgende Mähbalken als Zubehör verfügbar: Universal-SC-Mähbalken 117 cm Universal-SC Kommunal-Mähbalken 117 cm Mähbalken Fingermähbalken 125 cm Anbau des Mähbalkens An- und Abbau des Mähbalkens, Schutzleiste aufstecken und Schutzhand- schuhe tragen! Erstmontage Im Lieferumfang der Grund- maschine ist eine Anschlussplatte (5) und der Messermitnehmer (16) enthalten.
Seite 23
3. Geräte- und Bedienelemente Anbau des Mähbalkens Schutzhandschuhe tragen! Messerschutzleiste anbringen! Klemmschraube (17) am Mes- sermitnehmer etwas lösen und Messermitnehmerschrauben (18) Universal-SC-Mähbalken ca. 2 Umdrehungen herausschrau- ben. Mähbalken Messer- mitnehmer (16) in den Schwingen- zapfen (13) einführen. ...
3. Geräte- und Bedienelemente Triebräder Die Räder mit der Profilspitze in Dreh- richtung montieren ergibt volle Zug- leistung. Schneeketten Beim Betrieb mit Schneeketten die Angaben des Herstellers einhalten, auf genügend Freigang an den Maschinen- bauteilen achten. Zwillingsbereifung Zwischenflansche Art.-Nr. 3616 011 (ohne Räder) Triebräder 4.00-8 Art.-Nr.
4. Inbetriebnahme und Bedienung Inbetriebnahme Bitte beachten Sie, dass Lebensdauer und Betriebssicherheit des Motors in starkem Maße von der Einlaufzeit abhängig ist. Einen kalten Motor immer erst einige Minuten warm laufen lassen und nicht sofort volle Leistung abverlangen. Während der ersten 20 Betriebsstunden (Einlaufzeit) den Motor nicht bis an die Grenze seiner Leistungsfähigkeit beanspruchen.
Seite 27
4. Inbetriebnahme und Bedienung Vor jeder Inbetriebnahme, d. h. be- vor der Motor gestartet wird: ausreichender Kraftstoff im Behäl- ? ok ter? (C/2) Luftfilter (C/4) sauber? ? ok ? ok Motorölstand kontrollieren (C/10) Fahrgetriebe-Ölstand kontrollieren ...
4. Inbetriebnahme und Bedienung Starten des Benzin-Motors Zündkerzenstecker (C/8) aufstecken Kraftstoffhahn (C/3) öffnen kalter Motor: CHOKE-Hebel (C/5) in Stellung "CHOKE" schwenken betriebswarmer Motor: CHOKE in Betriebsstellung belassen oder in "Halbstellung" schwenken Drehzahlregulierhebel (B/11) auf ca. ...
4. Inbetriebnahme und Bedienung Abstellen des nur Ausf. Premium Benzin-Motors Feststellbremse einlegen - nur Ausführung Premium Gang- und Zapfwellenschaltung in Stellung "0" è ç è ç Drehzahlregulierhebel in Leerlauf- stellung "min" bringen und den Motor ca.
4. Inbetriebnahme und Bedienung Mähen Messerschutzleiste abnehmen Mähbalken schmieren Motor starten è Inbetriebnahme Funktion der Sicherheitsschaltung überprüfen - Gerät nur in Betrieb nehmen, wenn Sicherheitsschaltung funktioniert! Gehörschutz und festes Schuhwerk benutzen ...
Seite 31
4. Inbetriebnahme und Bedienung Gefahrenbereich Gefahren- bereich Der Aufenthalt im Gefahrenbereich des Mähers beim Starten und Betrieb ist verboten. Nach Beendigung der Mäharbeit oder bei Verstopfungen: Fahrantrieb ausschalten. Mäher bleibt è ç stehen, Mähmesser bewegt sich weiter; Mähbalken schüttelt sich frei. ...
4. Inbetriebnahme und Bedienung Mähen in Hanglagen Besteht in hängigem Gelände die Gefahr des Abrutschens, so ist der Motormäher von einer Be- gleitperson mit einer Stange oder ei- nem Seil zu halten. Die Begleitper- son muss sich oberhalb des Fahr- zeuges in ausreichendem Abstand von den Arbeitswerkzeugen befin- den!
5. Wartung und Pflege Außer der Beachtung der für die Maschine geltenden Bedienungs- vorschriften ist es ebenso wichtig, den nachstehenden Anweisungen über Pflege und Wartung die notwendige Aufmerksamkeit zu schenken. Bitte daher folgendes beachten: Alle Pflege- und Wartungsarbeiten nur bei abgestelltem Motor und abgezogenem Zündkerzenstecker durchführen! Bei Arbeiten an den Mähmessern Schutzhandschuhe tragen! Motor...
5. Wartung und Pflege Trocken-Luftfilter 6 A (25 h) Papier- filterelement Vor jeder Inbetriebnahme Luftfil- Schaumstoff-Vorfilter ter (C/4) auf Verschmutzung kon- trollieren, ggf. reinigen. Spätestens nach jeweils 25 Be- triebsstunden oder 3 Monaten rei- Luftfilterdeckel nigen, bei sehr staubigen Bedin- gungen nach wenigen Stunden: ...
Seite 35
5. Wartung und Pflege Reinigung des Kühlsystems Das Kühlsystem kann durch Pflanzenteile und Staub ver- stopfen. Mit verstopftem Kühlsystem wird der Motor zu heiß und kann Schaden leiden. l Kühlluftsieb (C/7) laufend kontrollieren und von ange- saugtem Schmutz und Pflanzenteilen reinigen. l Lüftergehäuse mindestens ein Mal jährlich am besten vor der Saison abnehmen und die Kühlrippen an Zylinder und Zylinderkopf, sowie die für die Luftzirkulation notwen-...
Seite 36
5. Wartung und Pflege Zylinderkopf reinigen Ventilspiel einstellen Nach jeweils 400 Betriebsstunden Nach jeweils 400 Betriebsstunden das den Zylinderkopf abnehmen und die Ventilspiel einstellen. Auslass- und Ein- Kohleablagerungen an Zylinder, Zy- lassventil 0,08 - 0,11 mm bei kaltem Mo- linderkopf, Kolbenboden und Venti- tor.
5. Wartung und Pflege Maschine Fahr-Getriebe Fahr-Getriebe-Ölstand vor jeder Inbetriebnahme und jeweils nach 50 Betriebsstunden kontrollieren (Ölmessstab (A/10). Der Ölstand bei waagerecht stehender Maschine muss zwischen den Kerben max. und min. sein. 6 A, 50 h Ölmessstab herausziehen, mit einem sauberen Lappen abwischen und wieder einführen.
5. Wartung und Pflege Einstellungen an den Handhebeln - Kupplungshandhebel (B/3) - Bremshebel bei Ausf. Premium (B/13) Spiel "A" vor jeder Inbetriebnahme kon- trollieren, ggf. nachstellen (insbeson- dere bei der Einlaufzeit nach der Erst- inbetriebnahme bzw. nach Auswech- seln der Kupplung). l Kontermutter (2) lösen.
5. Wartung und Pflege Mähtriebwerk Mähtriebwerk- Getriebeölstand Vor der Erstinbetriebnahme und nach jeweils 25 Betriebs- stunden kontrollieren. l Mähwerk abbauen und senk- recht auf den Mähbalken bzw. Mähbalkenaufnahme stellen. l Ölablassschraube (2) öffnen, der Ölstand soll soeben bis zur Auslauföffnung reichen und mindestens 1 cm unterhalb der Auslauföffnung sein, ggf.
2 Betriebsstunden alle Schrauben und Muttern am Mähwerk 6 A, 2 h und Mähbalken nachziehen, besonders am Messermitnehmer. Bei Ersatz der Messermitnehmer- Befestigungsschrauben original agria-Schrauben verwenden, ansonsten können Messerbrüche entstehen. Einstellung des Messermitnehmers Vor jedem Mähen und jeweils nach ...
5. Wartung und Pflege Mähbalken Aus- und Einbau der Mähmesser sowie Wartung und Pflege des Motor abstellen Mähbalkens siehe Zündkerzenstecker abziehen Betriebsanleitung Schutzhandschuhe tragen Mähbalken Mähmesser nur in eingelegter Messerschutzleiste ablegen Nachschärfen der Mähmesser Obermesser Schutzbrille und Schutzhandschuhe tragen. Je nach Beanspruchung sind die Mäh- messer nach 4 - 20 Betriebsstunden so weit abgestumpft, dass ein Nach- schleifen erforderlich wird.
5. Wartung und Pflege Allgemein Mähtriebwerk und Maschine Nach einer Reini- l Vor jeder Inbe- gung mit einem triebnahme auf Hochdruckreiniger Kraftstoff- und die Lagerstellen Ölaustritt achten, am Mähwerk und ggf. beseitigen. anderen è Schmierstellen an der Maschine so- l Schrauben und fort abschmieren und das Mähwerk Muttern regel- kurz in Betrieb nehmen, damit das ein-...
Bio-Korrosionsschutzöl einsprühen. stehen bleiben. c) Motor konservieren l Kraftstoff vollständig ablassen oder Kraftstoffbehälter volltanken, Kraftstoff- e) Kupplung Stabilisator (agria-Nr. 799 09) dem Mäher immer nur mit angezogenem Kraftstoff beimischen Kupplungshandhe- - Gebrauchsanweisung beachten bel (Sperrbügel Motor ca. 1 Minute laufen lassen.
Schmierplan 6 A = vor jeder Inbetriebnahme jährlich, und nach jeder Reinigung mit einem Hochdruckreiniger jährlich 6 A, 50 h, B Kommunalmähbalken 6 A; 6 A; 8 h; B 8 h; B 6 A; 6 (25 h) 50 h 6 (50) 300 h 6 50 h, B 6 (50 h) 300 h A, 50 h...
6. Störungssuche und ihre Abhilfe Störung mögliche Ursache Abhilfe Seite Motor - Zündkerzenstecker nicht aufgesteckt Kerzenstecker aufstecken startet nicht - CHOKE nicht gezogen Choke-Hebel in Stellung BETRIEB schieben - Sicherheitsschaltung nicht Sicherheitsschaltung in in Startstellung Startstellung bringen - Kraftstoffbehälter leer oder Kraftstoffbehälter mit schlechter Kraftstoff frischem Kraftstoff füllen...
Seite 47
Klingen liegen - Klingen oder Messer verbogen, Geradheit der Messer prüfen, evtl. richten, ¬ nicht aufeinander Messerrücken verdreht bis auch die Klingen fluchten ¬ = Wenden Sie sich hierzu an Ihre agria-Fachwerkstatt! BM = siehe Betriebsanleitung Mähbalken Motormäher Unihamster...
J = j‰hrlich K = Kontroll- und Pflegearbeiten von der Bedienerperson durchf¸hrbar W = Wartungsarbeiten von einer fachkundigen Werkstatt durchf¸hrbar F = Wartungsarbeiten sollten von Ihrer agria-Fachwerkstatt vorgenommen werden * = nach 2 Jahren BM = siehe Betriebsanleitung M‰hbalken Motormäher Unihamster...
Bezeichnung der Teile 4-Takt-Benzin-Motor, Robin EH 17 D Bild C 1 Kraftstoffbehälterdeckel 2 Kraftstoffbehälter Kraftstoffhahn6 4 Luftfilter 5 Choke-Hebel 6 Starter-Handgriff 7 Kühlluftsieb 8 Zündkerze / Zündkerzenstecker 9 Auspuff mit Berührungsschutz 10 Motoröl-Einfüllschraube mit Messstab 12 Motoröl-Ablassschraube 13 Motor Typ-Bezeichnung und Motor-Nr. 14 Vergaser Motormäher Unihamster...
