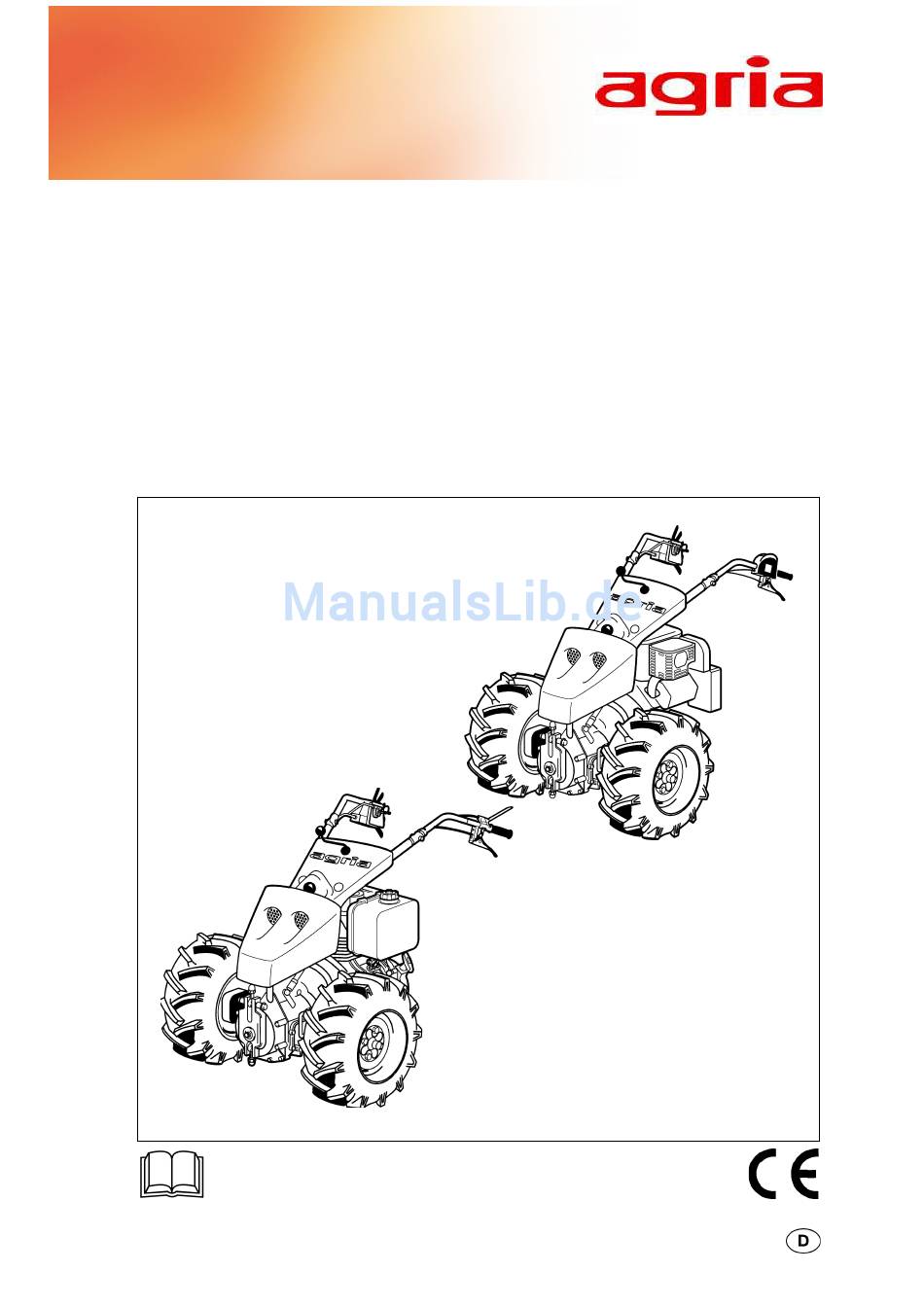

Agria 5900 Bison Betriebsanleitung
Hydrostatischer geräteträger
Vorschau ausblenden
Andere Handbücher für 5900 Bison:
- Betriebsanleitung (96 Seiten) ,
- Originalbetriebsanleitung (96 Seiten) ,
- Betriebsanleitung (70 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Original
Original
Original
Original
Original
Betriebsanleitung
Betriebsanleitung
Betriebsanleitung
Betriebsanleitung
Betriebsanleitung
Hydrostatischer Geräteträger
Hydrostatischer Geräteträger
Hydrostatischer Geräteträger
Hydrostatischer Geräteträger
Hydrostatischer Geräteträger
5900 Bison
5900 Bison
5900 Bison
5900 Bison
5900 Bison
Briggs & Stratton-Benzin-Motor
- Reversierstart
- Elektrostart
Yanmar Diesel-Motor
- Reversierstart
- Elektrostart
5846, 5155B
Vor Inbetriebnahme Betriebsanleitung durchlesen
und Sicherheits- und Warnhinweise beachten!
Betriebsanleitung Nr. 998 362-B 08.10
