Allgemeine Informationen zur Sicherheit

– Zur Vermeidung von schweren
VORSICHT
Verletzungen:
Der Bremsleistungsmodulator ist eine Vorrichtung, mit welcher zum
exakten Dosieren der Bremskraft der Kabelhub am Bremshebel in einem
gewissen Bremskraftbereich erhöht wird. Falls der effektive Bereich des
Bremsleistungsmodulators überschritten wird, funktioniert die Bremse als
normale V-BRAKE-Bremse (empfindlich und kräftig). In diesem Fall kann
die Bremse stärker als beabsichtigt ansprechen, so daß das Rad blockiert
werden kann. Es ist deshalb sehr wichtig die Funktionsweise der Bremse
richtig zu verstehen und das Ansprechverhalten des
Bremsleistungsmodulators vor der Verwendung auszuprobieren.
Der Bremsleistungsmodulator ist nicht mit einer Vorrichtung zur
Verhinderung einer Radblockierung ausgerüstet.

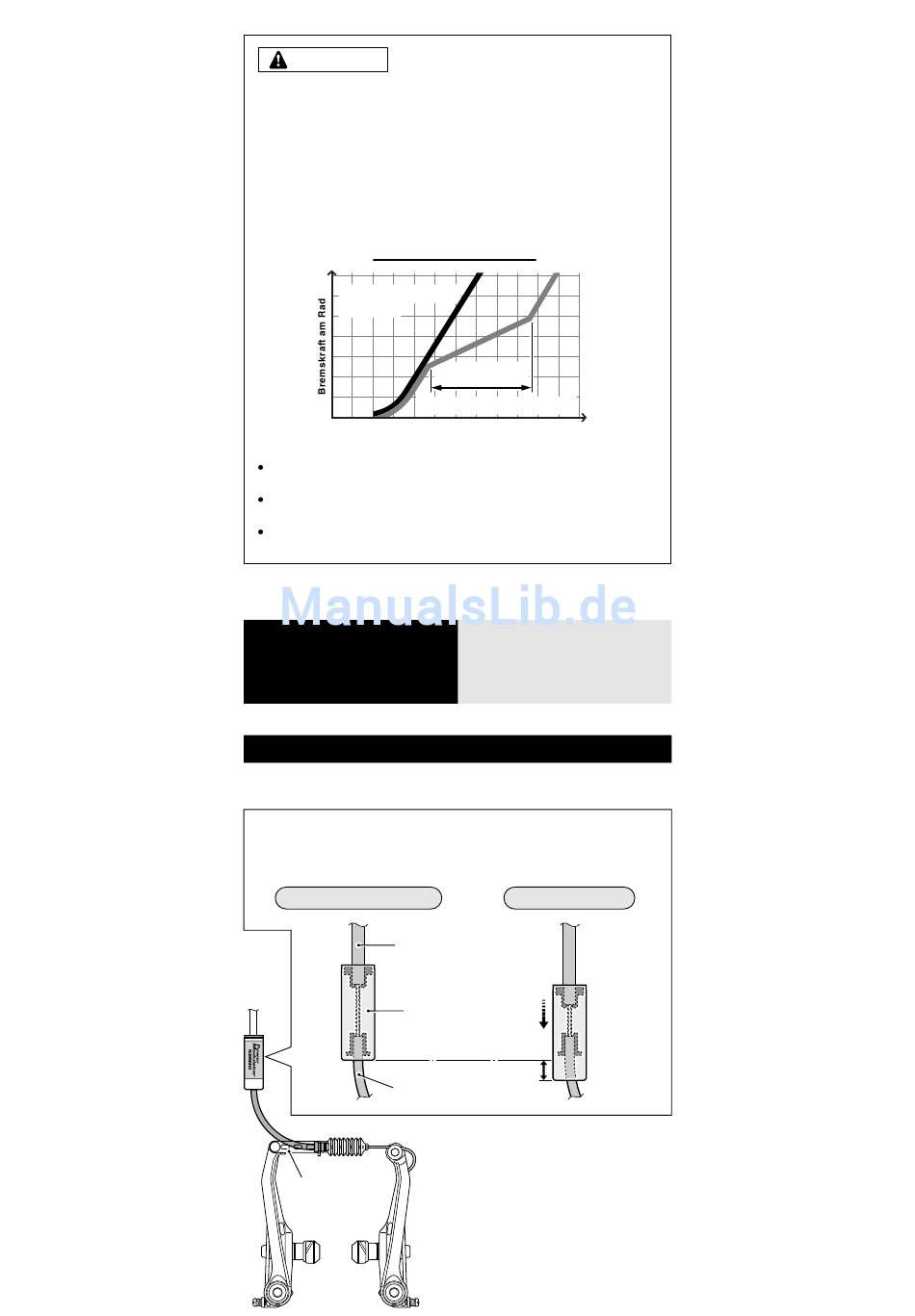

Bremsleistungsvergleich
ohne Bremsleistungs-
modulator
HINWEIS:
Lesen Sie diese Einbauanleitung sorgfältig durch und bewahren Sie sie
zum späteren Nachschlagen an einem sicheren Ort auf.
Gegen natürliche Abnutzung und Alterung durch eine normale
Verwendung der Teile wird keine Garantie gewährleistet.
Wenden Sie sich bitte bei Fragen über die Handhabung und Wartung an
das Verkaufsgeschäft.
Einbauanleitung
SM-PM70
SM-PM40
Installieren des Bremsleistungsmodulators
Montieren Sie den Bremsleistungsmodulator an der V-BRAKE-Bremse wie in der
Abbildung gezeigt.
Hinweis:
Beim Betätigen der Bremse bewegt sich der Bremsleistungsmodulator um
ca. 8 mm gegen das Kabel, kontrollieren Sie deshalb, ob die Länge der
Bremskabelhülle ausreichend ist.
Nicht betätigte Bremse
Kabelhülle
SM-PM70 /
SM-PM40
Kabelhülle
V-BRAKE-Bremse
(kg)
Effektiver Bereich des
Bremsleistungsmodulators
mit Bremsleistungsmodulator
Kabelhub am Bremshebel
Bremsleistungsmodulator
Betätigte Bremse
ca. 8 mm
Änderungen vorbehalten. (German)
SI-79Y0C-001
