Installation (Fortsetzung)
Anschlussstücke installieren

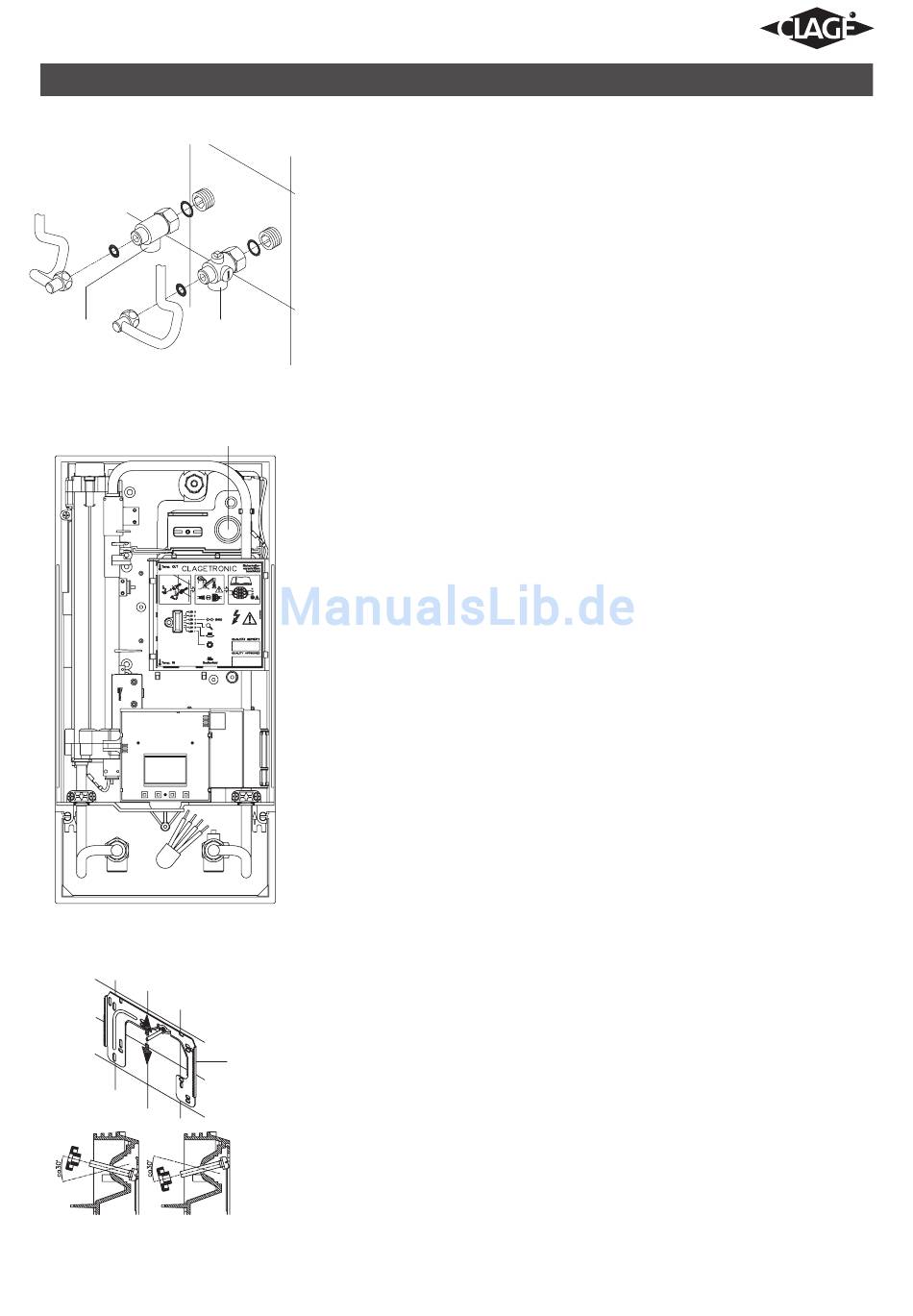

1. Schrauben Sie gemäß Abbildung das
Kaltwasseranschlussstück (21) mit
Überwurfmutter und der 1/2"-Dichtung
an den Kaltwasseranschluss.
2. Schrauben Sie das Warmwasser-
anschlussstück (1) mit Überwurf-
mutter und der 1/2"-Dichtung an den
21
Warmwasseranschluss.
Gerät montieren
1. Zum Öffnen des Gehäuses die Blende
abnehmen und die zentrale Hauben-
S
schraube lösen.
• Im Austauschfall kann es vor­
kommen, dass die Elektro z ulei t ung
im oberen Gerätebereich vorhanden
ist. Der Elektroanschluss erfolgt dann
gemäss der Beschreibung auf S. 12
„Elektroanschluss von oben".
2. Setzen Sie das Gerät auf den Wand-
halter (10), so dass die Gewindestange
des Wandhalters in das vorgesehene
Loch des Gerätes passt. Durch vorsich-
tiges Biegen der Gewinde stange des
Wandhalters lassen sich gegebenen falls
kleine Korrekturen vornehmen. Die
Wasseranschluss leitungen des Gerätes
müssen sich jedoch ohne Gewalt-
anwendung anschrauben lassen.
3. Schrauben Sie die beiden
3/8"-Überwurfmuttern der Wasser-
anschlussleitungen des Gerätes
jeweils mit der 3/8"-Dichtung auf die
installierten Anschlussstücke.
4. Schrauben Sie die Kunststoffrändel-
mutter auf die Gewindestange des
Wandhalters.
10
Installation (continuation)

Installing connection pieces

1. As shown in the illustration, screw the
cold water connection piece (21) with
the union nut and the 1/2" seal onto
the cold water connection.
2. Screw the hot water connection piece
(1) with the union nut and the 1/2" seal
onto the hot water connection.

Installing the appliance

1.To open the appliance hood, take off the
faceplate and unscrew the main hood
screw.
• When replacing an appliance, the
electrical power supply cable may be
connected in the upper part. Only in
such case, follow the instructions on
page 12 "Electrical connection from
above".
2. Place the appliance on the heater
bracket (10) so that the threaded rod
of the wall bracket fits in the provided
hole of the appliance. If necessary, slight
corrections are possible by carefully
bending the threaded rod of the wall
bracket. However, it must be possible to
screw on the water connection pipes of
the appliance without applying force.
3. Screw the two 3/8" union nuts of the
appliance's water connection pipes,
each with the 3/8" seal, onto the
fittings.
4. Screw the plastic knurled nut onto the
threaded rod of the wall bracket.
